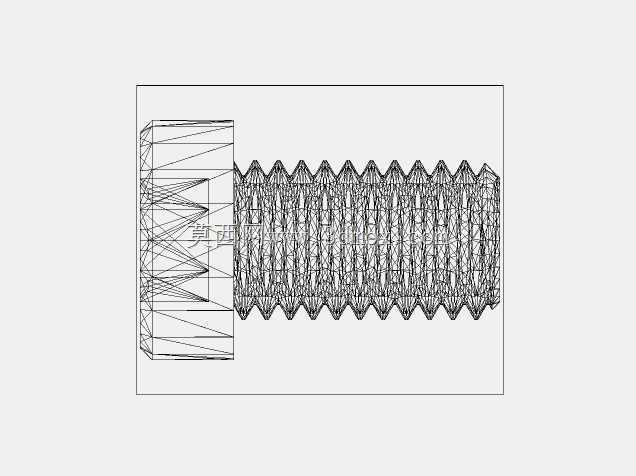

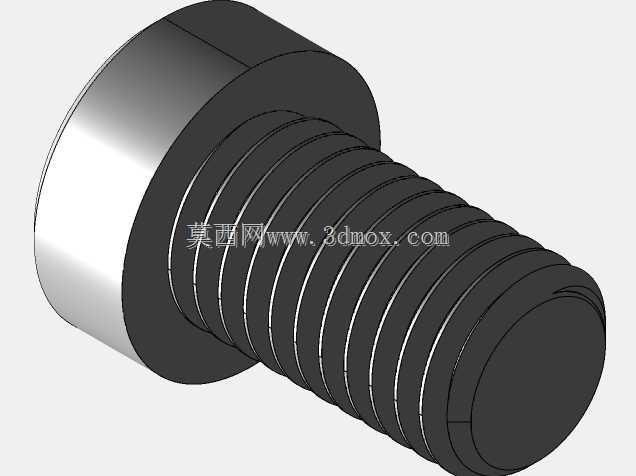

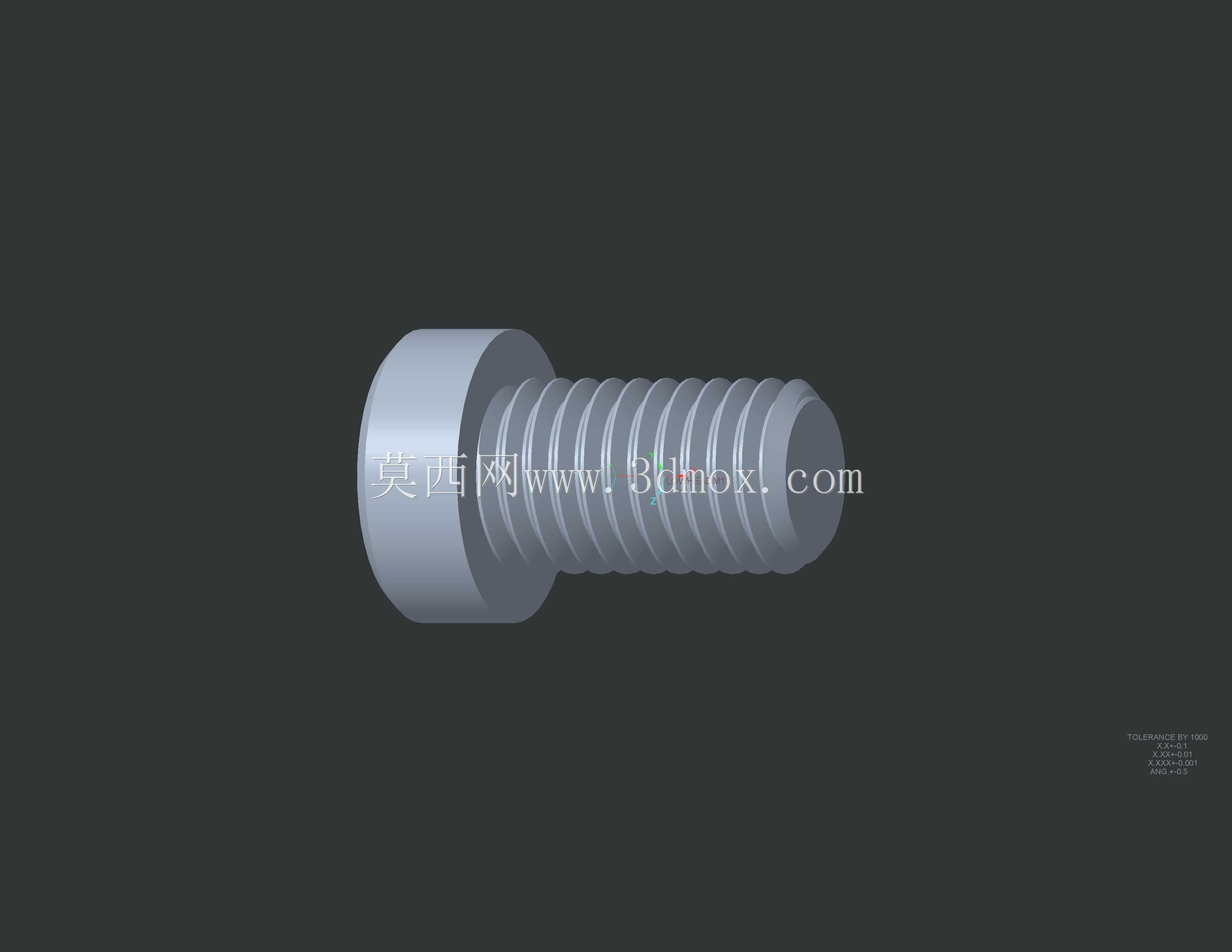

薄型内六角圆柱头M12细牙螺钉结构设计

　　在液压阀组集成安装、精密仪器仪表内部紧凑空间装配场景中，常规长度的内六角螺钉往往会因为头部占用空间过大、螺纹啮合长度冗余，导致阀块安装面预留沉孔深度不足、相邻油路干涉等实际问题，这款薄型内六角螺钉正是针对这类窄空间紧固需求做的定向结构优化。从实际装配逻辑来看，该螺钉采用M12公称直径、1.75mm螺距的细牙螺纹设计，相比同公称直径的粗牙螺纹，细牙的螺距更小，螺纹升角更低，拧入后的自锁性能更优异，在减压阀这类存在持续流体脉动、小幅振动的工况下，能有效降低螺纹副松脱风险，不需要额外增加防松垫圈就能满足中低压阀组的紧固可靠性要求。

　　螺钉头部采用标准内六角驱动结构，适配常规内六角扳手施加拧紧力矩，薄型头部的设计将头部轴向厚度压缩了近三分之一，对应的安装沉孔深度可以同步缩减，对于阀块这类需要在有限体积内排布多组油路、安装孔的零件来说，能大幅提升内部空间利用率，避免沉孔过深钻通相邻油道的加工风险。从建模的尺寸边界来看，螺钉总长度控制在20mm，其中螺纹段长度匹配薄型阀板的安装厚度，拧入后螺纹末端不会穿透阀块另一侧的密封面，保证流道的完整性；头部外圆直径与标准内六角螺钉保持一致，不会因为头部减薄改变承压接触面积，拧紧时头部与安装面的接触压强控制在金属材料许用挤压应力范围内，不会出现安装面压溃、头部嵌入零件表面的问题。

　　设计过程中特意对螺纹收尾段做了退刀槽优化，避免螺纹末端不完整牙型拧入螺纹孔时造成卡滞、螺纹乱牙的问题，头部的内六角驱动槽深度做了适配调整，保证扳手插入深度足够，施加额定拧紧力矩时不会出现打滑、拧圆角的失效情况。这类紧固件在实际选型时，往往需要匹配安装件的通孔直径、沉孔尺寸，建模时严格遵循螺纹副的配合公差，外螺纹采用6g级公差带，能适配常规加工的6H级内螺纹孔，不需要额外修配就能实现顺畅拧入，同时保证螺纹啮合的间隙控制在合理范围，避免因为间隙过大导致的紧固偏移、密封面贴合不严问题。

　　在气动控制回路、小型液压动力单元、仪器仪表的安装面板上，这类薄型细牙螺钉的应用占比正在逐步提升，它既保留了内六角螺钉可沉头安装、外观平整无凸起的优势，又通过尺寸优化解决了紧凑空间下的安装干涉问题，建模时还原的所有细节尺寸都能直接用于装配干涉检查、安装孔位的配套设计，减少结构设计阶段的紧固件选型反复核对工作量。
