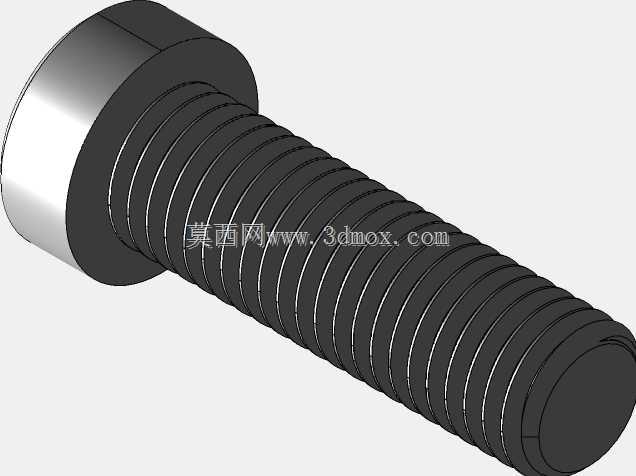

薄型内六角圆柱头M12细牙螺钉结构

　　这类薄型内六角细牙螺钉，在液压阀组集成安装、仪器仪表阀件紧固、精密设备内部紧凑空间装配场景中应用十分广泛，区别于常规标准厚度的内六角螺钉，其头部高度做了减薄处理，能适配安装沉孔深度受限的装配位置，避免螺钉头部突出安装面干涉周边零部件运动或管线排布。从结构设计逻辑来看，M12规格搭配1.75mm螺距的细牙螺纹，相比同公称直径的粗牙螺纹，细牙的螺距更小，螺纹升角更低，自锁性能更优异，在承受振动、交变载荷的阀类连接场景下，能有效降低螺纹副松脱风险，同时细牙螺纹的小径更大，螺杆的抗拉截面面积更高，可承受更大的静拉力载荷，适合压力管路阀件的密封紧固需求。

　　螺钉头部采用标准内六角驱动形式，配套对应的六角扳手施加扭矩，相比一字、十字槽驱动，内六角的受力接触面积更大，拧紧过程中不容易出现槽口滑牙问题，能承受更大的拧紧力矩，保证连接预紧力达到设计要求，薄型头部的设计在保证驱动深度足够传递扭矩的前提下，尽可能压缩了头部轴向尺寸，适配安装面到周边结构间隙不足40mm的紧凑布局。该螺钉的有效螺纹长度为40mm，安装时需要匹配对应规格的内螺纹孔，攻丝前底孔直径需按照细牙螺纹加工标准选取，保证螺纹啮合长度不小于1倍公称直径，才能达到足够的连接强度，头部与螺杆衔接处做了平滑过渡圆角，避免应力集中导致螺钉在受载时从头部交接位置断裂，螺纹末端采用平端设计，安装时不会刮伤螺纹孔入口的密封面，适合有平面密封要求的阀件安装场景。

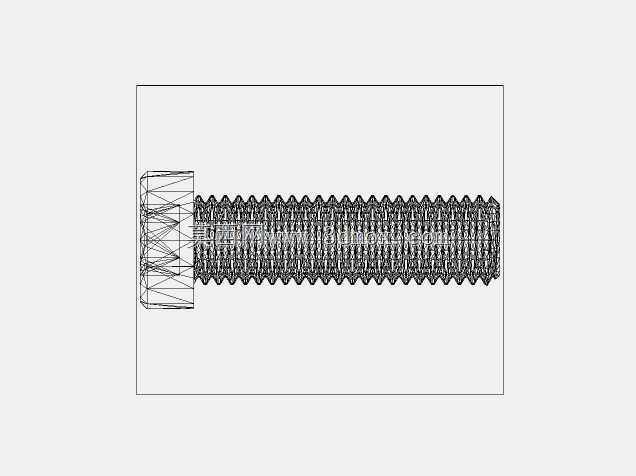

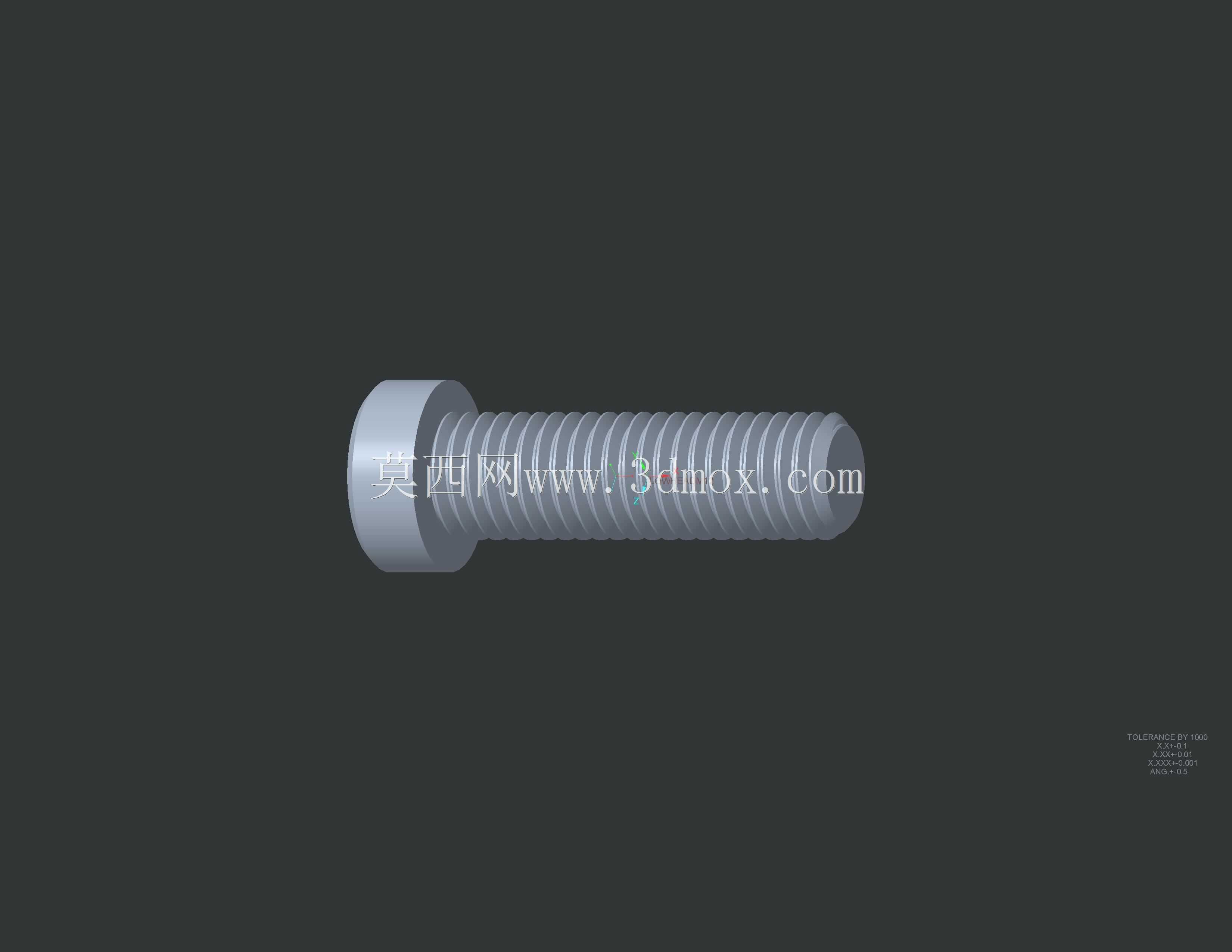

　　在三维建模过程中，螺纹特征采用真实螺旋扫描生成，还原了细牙螺纹的牙型轮廓，头部内六角槽的尺寸、倒角都按照紧固件通用设计规范绘制，能直接用于装配干涉检查、安装工装设计、装配工艺模拟，结构设计人员在做阀组布局时，可以直接调用该模型校核安装空间，确认螺钉拧紧时扳手的活动空间是否足够，避免实际装配时出现工具无法就位、螺钉与周边零件干涉的问题。这类紧固件的选型需要结合安装空间、载荷工况、防松要求综合判断，薄型头的设计虽然压缩了轴向尺寸，但头部的承压面积和标准头螺钉保持一致，拧紧时不会因为头部减薄导致安装面压溃，只要安装面的平面度、硬度满足设计要求，就能保证长期连接的可靠性，在低压减压阀、仪表控制阀、小型液压集成块的装配中，这类细牙薄头内六角螺钉是紧凑结构连接的首选紧固件。
