薄型内六角圆柱头螺钉M6x40结构设计

　　在自动化装配线的工装夹具、液压阀组集成块、精密仪器仪表的安装工位中，这类薄型内六角螺钉的使用频率远高于标准长度圆柱头螺钉，很多安装空间受限的位置，常规螺钉头部会突出安装面干涉周边运动部件，薄型头部的设计刚好能规避这类问题。从实际选型角度看，M6规格的螺钉适配绝大多数中小型设备的面板固定、阀块附件安装、小型传感器支架锁紧场景，40mm的公称长度可以覆盖15-25mm厚度的被连接件锁紧需求，搭配对应规格的平垫、弹垫使用时，螺纹啮合长度能达到螺纹直径的1.5倍以上，满足常规静载荷下的锁紧强度要求。

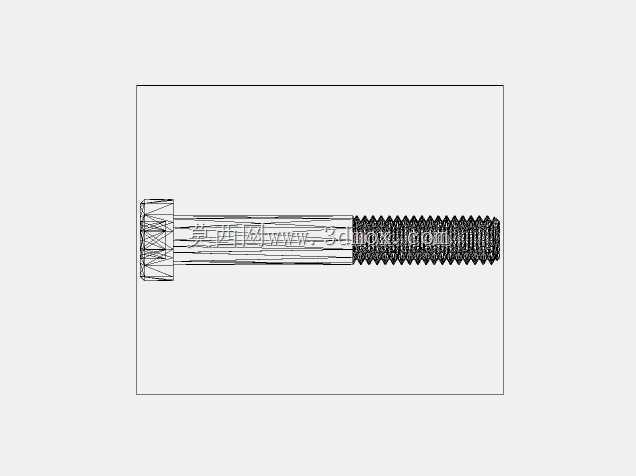

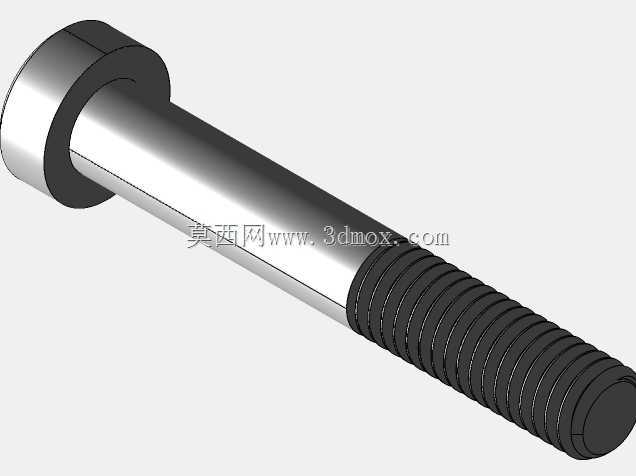

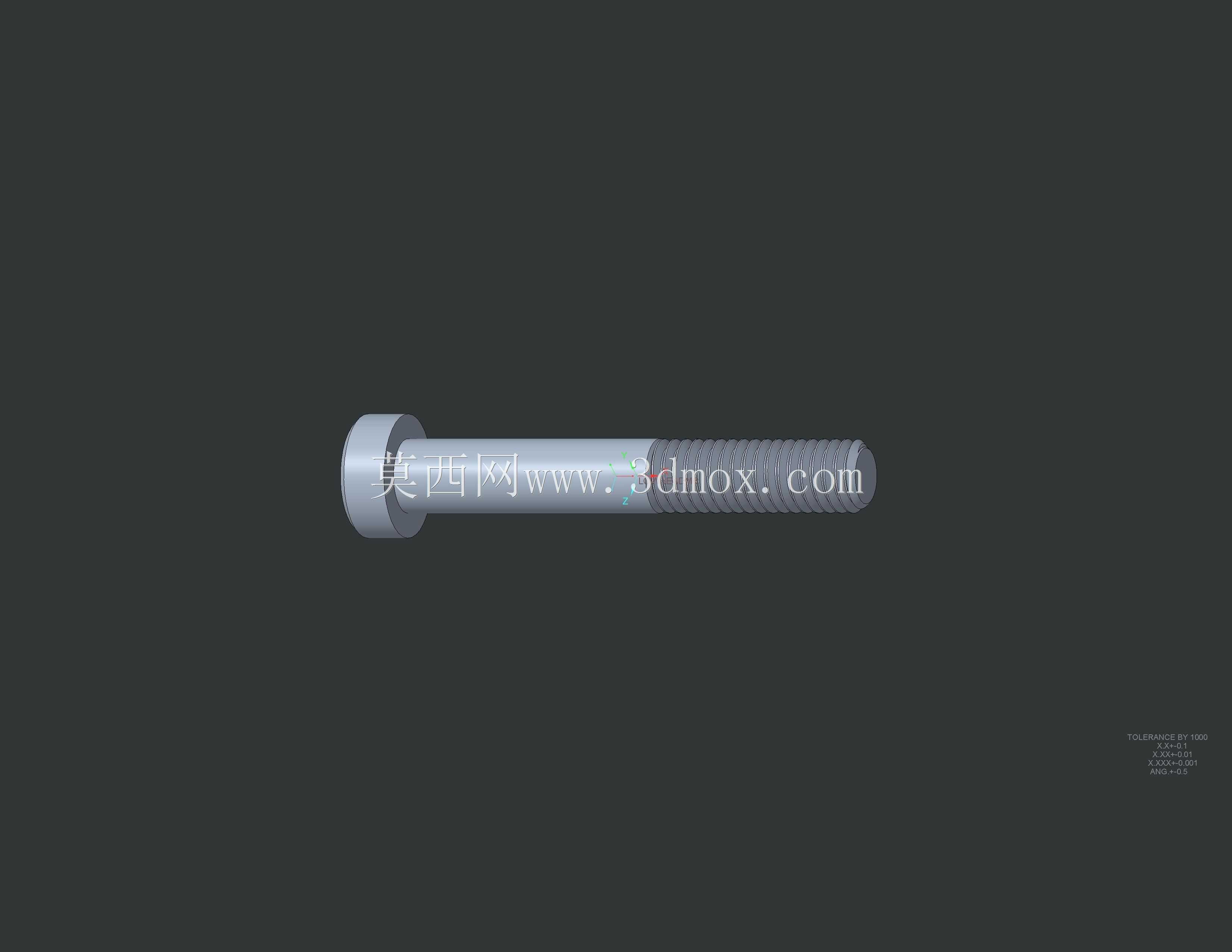

　　设计这类螺钉三维模型时，首先要严格遵循内六角螺钉的头部尺寸公差，薄型头部的对边宽度、内六角驱动深度都要符合紧固件标准，不能为了压缩头部厚度随意缩减内六角深度，否则实际装配时会出现扳手打滑、无法施加足够锁紧扭矩的问题。螺杆部分的螺纹收尾长度要控制在2倍螺距范围内，螺纹大径、中径的建模尺寸要和实际量产件保持一致，避免装配仿真时出现螺纹干涉的误判。头部和螺杆衔接的过渡圆角不能省略，这个位置是螺钉受拉应力时的应力集中区，建模时保留标准圆角，后续做有限元强度校核时才能得到准确的应力分布数据。

　　从安装边界来看，这类螺钉的头部外径比标准圆柱头螺钉略小，对应的安装沉孔深度可以比常规沉孔浅1.5-2mm，对于壁厚较薄的安装基座来说，不用加工过深的沉孔就能让螺钉头部完全埋入安装面，不会出现凸点影响设备外观或者剐蹭操作人员。在气动元件的集成安装、小型电子设备的外壳锁紧、3D打印机的运动部件固定场景中，这类薄型螺钉的优势非常明显，既可以提供足够的锁紧力，又不会因为头部尺寸过大占用额外的安装空间。建模过程中还要注意螺纹牙型的细节处理，不需要做全牙型的细节建模时，也要用装饰螺纹线标注清楚螺纹规格和有效螺纹长度，方便后续出工程图时直接提取标注信息，减少重复绘图的工作量。头部的内六角驱动孔要做底部的锥面处理，和实际量产的冷镦成型工艺保持一致，不要做成平底孔，否则后续做加工工艺仿真时会和实际生产流程出现偏差。
