龙门式数控加工设备整体结构设计

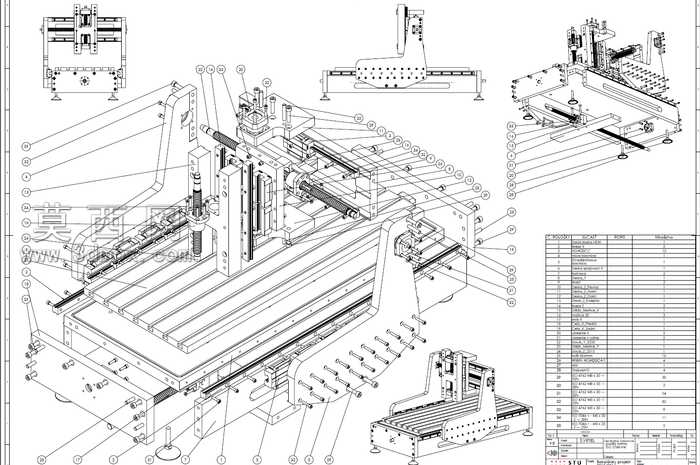

本作品为龙门式数控加工设备的完整三维结构设计，建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1比例的精准还原。整体采用经典龙门跨式布局，两侧立式支撑机架搭配横向横梁导轨结构，为加工执行端提供稳定的运动支撑基础，建模时对机架的加强筋布局、安装定位孔位、地脚调节结构都做了精细化呈现，确保结构强度与安装调试的合理性。传动系统部分完整还原了X/Y/Z三个轴向的直线导轨、丝杠传动组件、驱动电机安装位的装配关系，各运动部件的配合间隙、行程限位结构都经过严谨的参数校核，在三维软件中可直观演示各轴的运动轨迹与行程范围。加工工作台采用T型槽台面设计，台面下方的支撑框架、导向滑块安装位都做了细节建模，可清晰展示工件装夹基准与工作台运动的传动逻辑。设备的主轴安装滑座、刀具夹持组件、管线排布预留位也都按照实际加工设备的布局进行设计，同时附带完整的零件明细栏，对每一个装配零件的编号、规格、装配位置做了对应标注。建模过程中对不同功能部件做了材质区分，机架类部件赋予铸铁材质质感，传动导轨、丝杠赋予金属镀铬材质，工作台面赋予耐磨钢材材质，通过渲染可直观区分不同部件的功能属性。整体设计兼顾了结构刚性、运动精度与装配工艺性，完整呈现了数控加工设备从机架搭建到传动系统装配、执行端安装的全流程结构逻辑，可作为数控设备结构设计、装配工艺学习的参考案例，也可用于相关设备的改造优化、教学演示使用。
