宽幅木工专用数控加工机床设计

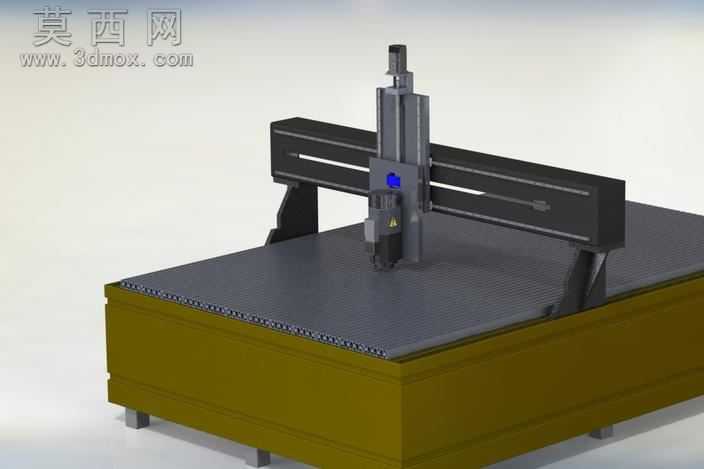

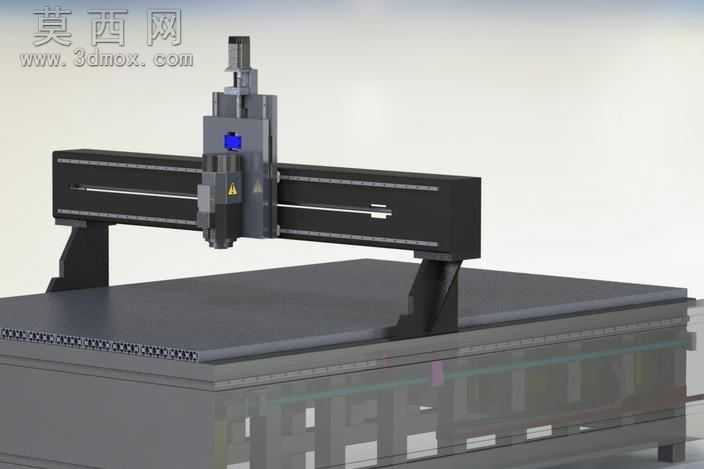

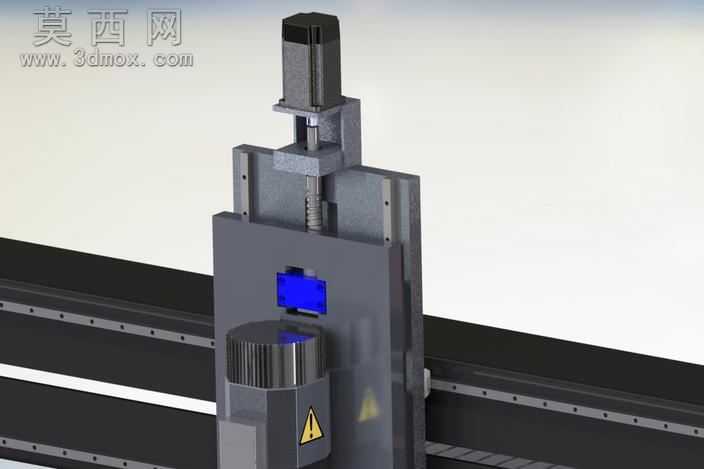

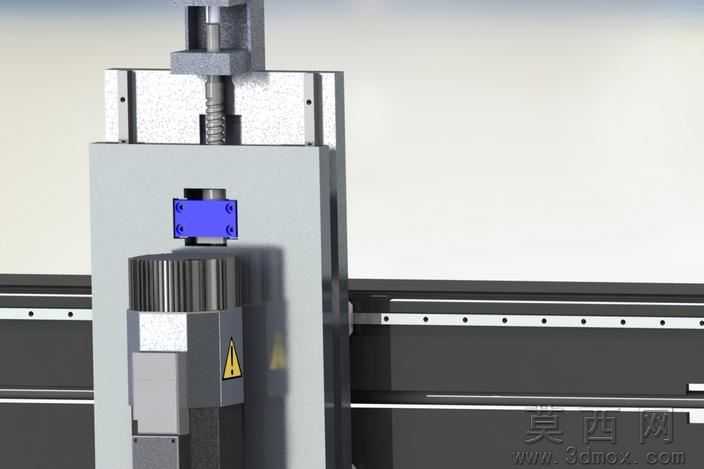

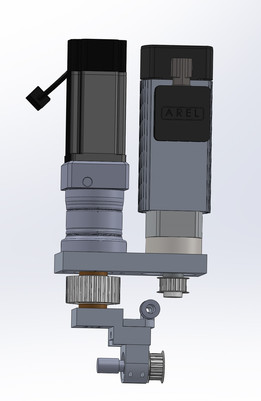

本模型为面向宽幅板材加工的木工数控机床三维设计作品，整体采用立式龙门架构布局，在三维建模过程中严格遵循机械设计规范，对各功能模块进行了1:1比例的参数化建模，完整还原了设备的真实装配关系与运行逻辑。建模阶段首先搭建了整体焊接床身的基础框架，采用加厚钢板拼接的箱型结构设计，床身表面预留了直线导轨的安装基准面，建模时对导轨安装位的平面度、平行度公差进行了参数化约束，确保后续传动部件装配的精度基础。主轴单元部分采用高速电主轴模块化设计，建模时还原了主轴的夹头结构、冷却风道以及安装固定座，主轴固定座与Z轴滑台通过螺栓连接的结构细节完整呈现，滑台部分采用滚珠丝杠传动搭配线性导轨的组合结构，对丝杠的螺母座、轴承支撑端、联轴器连接结构都进行了精细化建模，隐藏在钣金护罩内部的丝杠、导轨、驱动电机等部件，通过半透明的钣金封板设计进行展示，2mm厚度的钣金护罩建模时还原了折弯、卡扣、安装孔等工艺细节，既符合实际生产的加工工艺要求，也清晰展现了内部传动结构的布局。设备的横向加工行程达到1900mm，纵向行程2600mm，Z轴加工行程300mm，可满足大尺寸实木板材、人造板材的铣削、钻孔、雕刻等加工需求，建模时对X轴的双驱传动结构、Y轴的长行程导轨拼接结构都做了细节呈现，同时设计了自动加油系统的油路布局，将油路管路、注油口、分配器的位置在模型中进行了合理排布，还预留了工业集尘接口的安装位，适配木工加工过程中的粉尘抽吸需求。渲染阶段采用工业级写实材质表现，床身铸铁部件赋予哑光铸铁材质，导轨、丝杠等传动部件赋予镀铬金属质感，钣金护罩采用哑光冷轧钢板材质，主轴部分的电机外壳、警示标识都做了贴图还原，场景布光采用柔和的工业环境光，突出设备的结构层次感与金属材质质感，整体模型完整展现了木工数控机床从外部防护到内部核心传动的全部结构细节，可作为木工设备研发、教学演示、方案展示的数字化参考模型。
