五缸星形发动机活塞连杆组件结构设计

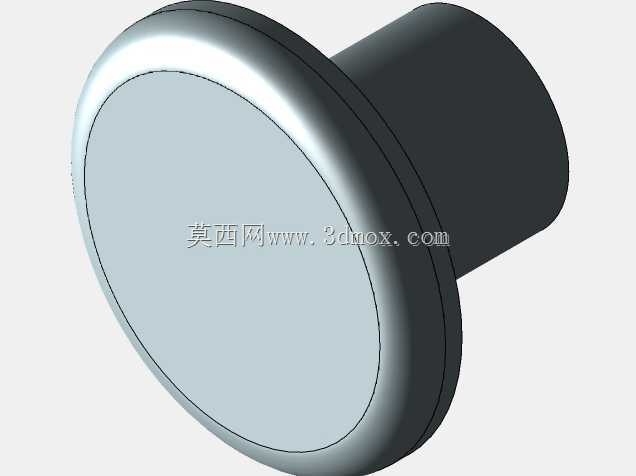

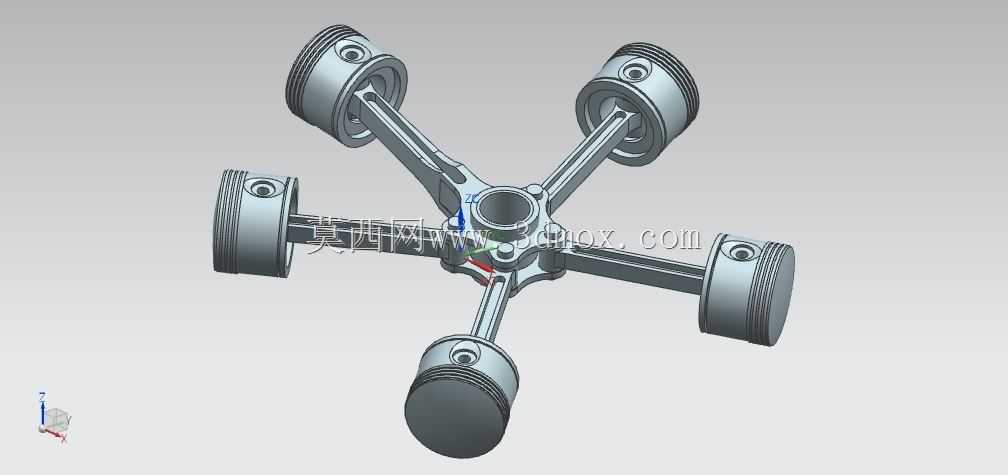

　　这套星形排布的活塞连杆组件，是星型内燃机核心的动力转换单元，在轻型通航飞机、小型航模动力、早期航空活塞发动机以及部分特种小型动力设备中应用广泛，核心作用是把燃烧室内燃气膨胀产生的直线往复推力，转化为曲轴端的旋转扭矩输出。整套组件采用五缸径向均布设计，五个活塞沿中心曲轴轴线呈72度夹角环形排布，这种布局相比直列、V型排布的同排量活塞组件，轴向长度更短，曲轴支撑跨度更小，整机功率密度更高，同时径向对称的受力结构能让曲轴运转时的往复惯性力实现部分自平衡，降低整机振动水平。

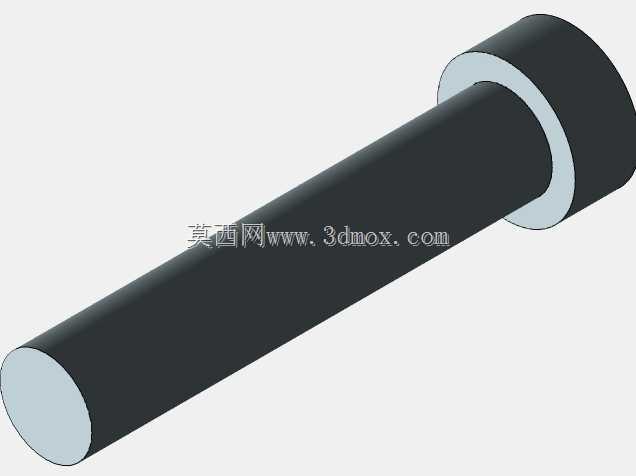

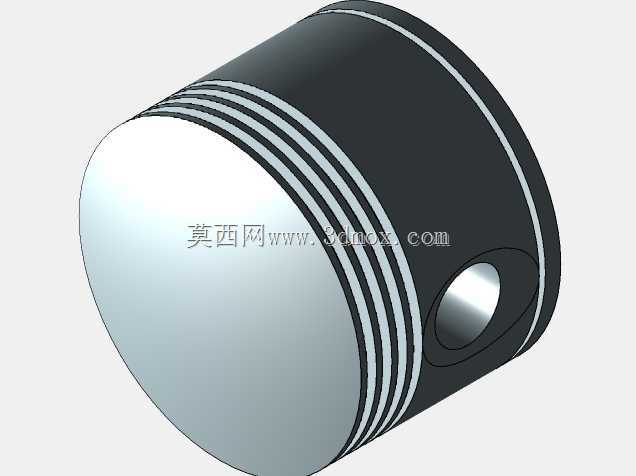

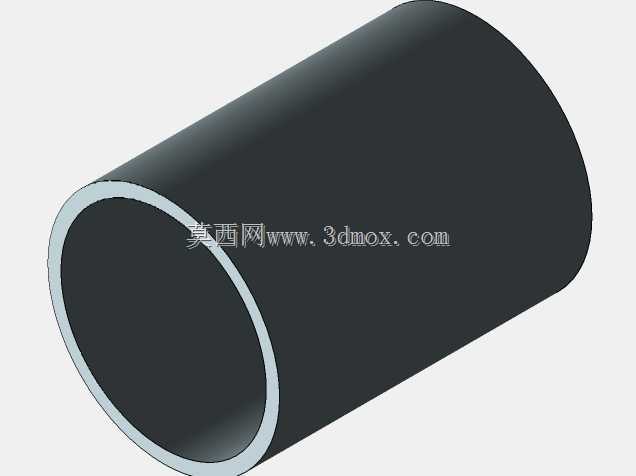

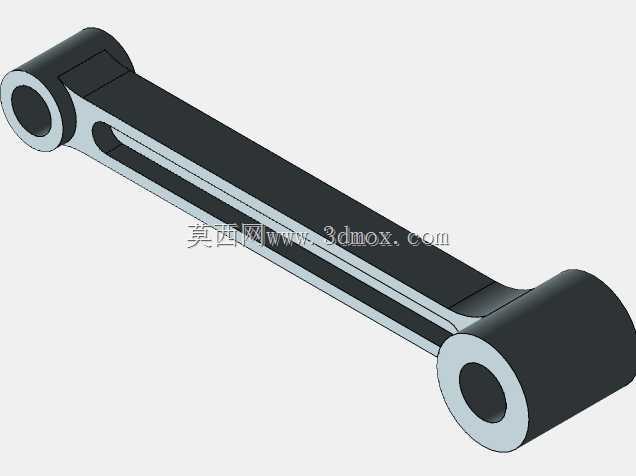

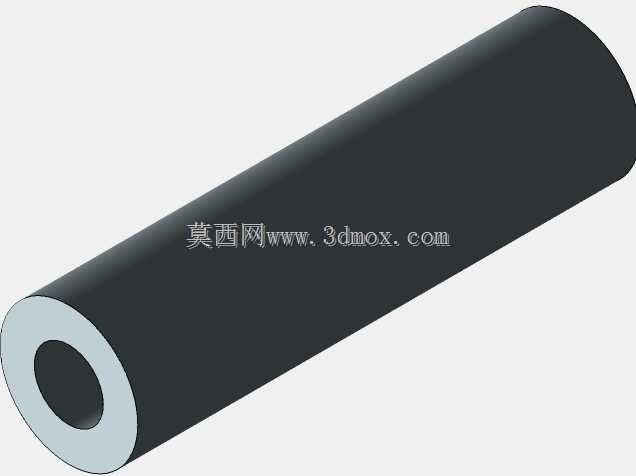

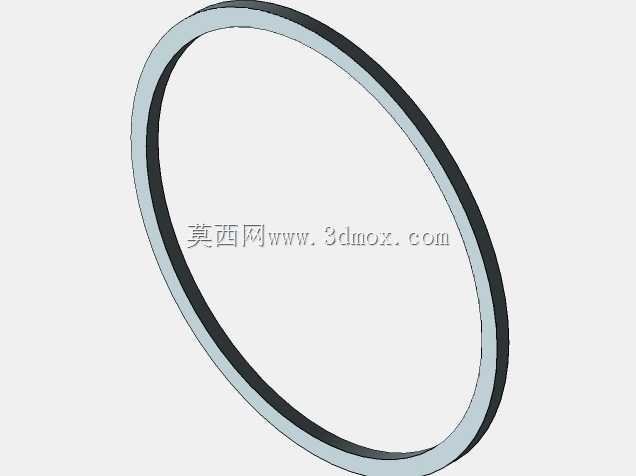

　　设计过程中首先要匹配发动机冲程参数确定连杆有效长度，连杆长度直接决定活塞侧推力大小与曲轴连杆机构的传动效率，过长的连杆会增加整机径向尺寸，过短则会加大活塞对缸壁的侧向压力，加剧缸套磨损，这套组件的连杆长度经过匹配优化，在保证活塞运动轨迹不超出行程边界的前提下，尽可能压缩径向安装尺寸，适配星形发动机紧凑的环形缸体布置要求。每个活塞头部预留了活塞环安装槽位，可对应安装气环与油环，实现燃烧室密封与缸壁润滑油刮除功能，活塞销孔与连杆小头采用浮动销连接设计，预留了合适的配合间隙，保证热态工况下运动副不会出现卡滞。

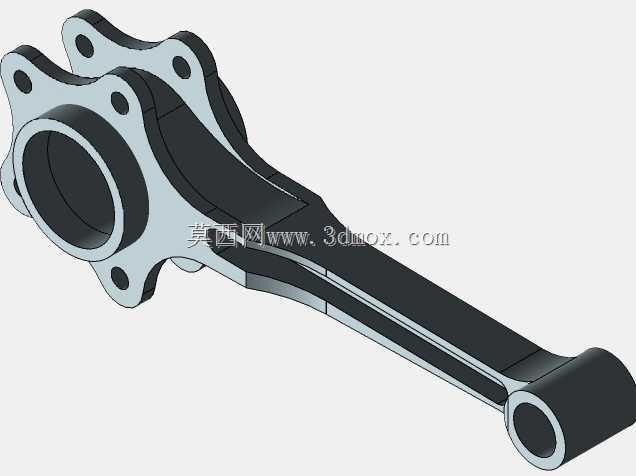

　　连杆大头采用剖分结构与曲轴曲柄销连接，五个连杆的大头端共同铰接在同一曲柄销上，这种共轴铰接设计是星形发动机连杆机构的典型特征，相比多缸独立曲柄销结构，大幅简化了曲轴结构，缩短了曲轴轴向长度。安装边界上，整套组件的径向最大尺寸由活塞外止点位置决定，轴向尺寸仅需覆盖活塞行程与连杆摆动的轴向余量，不需要额外预留多缸排部的轴向空间，非常适配对径向尺寸不敏感、对轴向长度有严格限制的动力舱布置场景。实际运行中，五个活塞按固定点火顺序依次推动连杆驱动曲轴旋转，每一圈曲轴转动过程中都有多个活塞交替做功，动力输出的平顺性优于同缸数的直列发动机，同时径向对称的结构让整机散热条件更均匀，避免了直列发动机前后缸温差过大的问题。

　　建模过程中对每个运动副都做了干涉检查，模拟活塞从下止点到上止点全行程运动时，连杆之间、连杆与曲轴曲柄之间不会出现运动干涉，活塞在缸套内的运动轨迹偏差控制在合理公差范围内，保证组件装配后能顺畅运转，可直接用于星形发动机的原理教学、结构验证以及小型动力设备的原型设计参考。
