汽车减压阀用折弯式金属安装固定支架

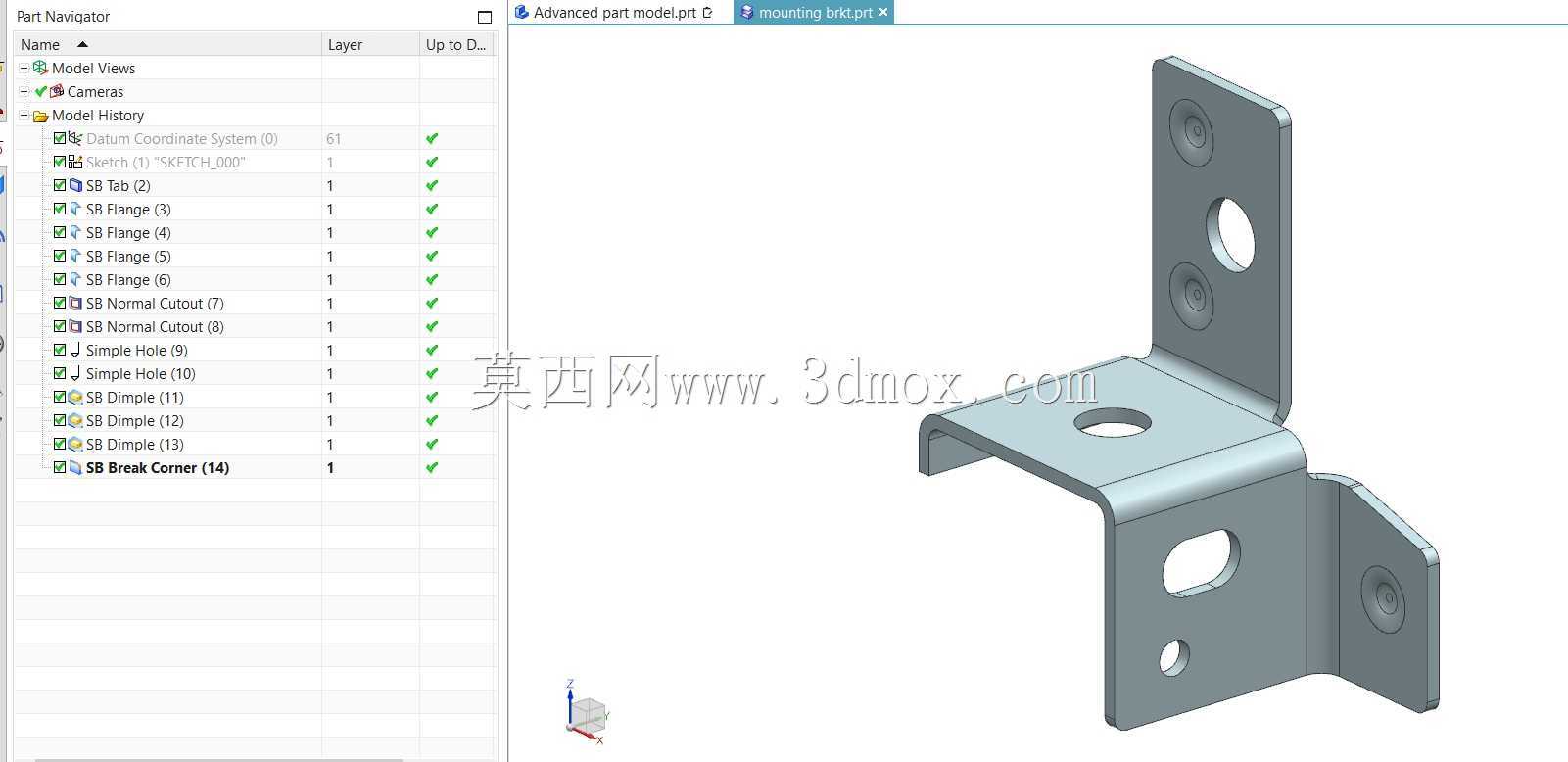

　　这款金属支架主要面向车载气路减压阀的安装固定场景，在商用车、乘用车的制动气路、供气调压回路中，减压阀需要稳定固定在车身钣金或舱体安装位上，避免车辆行驶过程中的振动导致阀体移位、接口松动漏气，这类支架就是承担阀体与安装基体之间连接承载的核心结构件。从结构设计来看，整体采用板材折弯成型工艺，没有复杂的铸造或机加工结构，适合批量冲压生产，能有效控制制造成本，同时保证结构强度满足车载工况的振动、冲击要求。

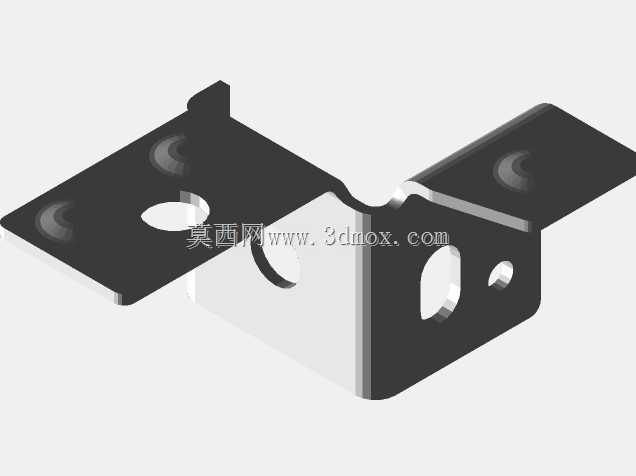

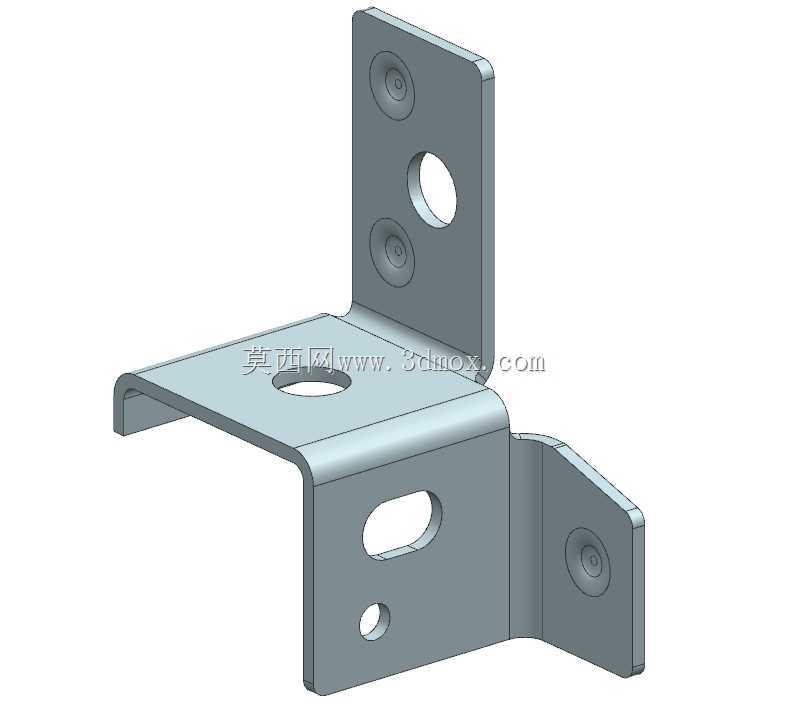

　　主体折弯形成的L型主承载面，其中竖直立面设置了两个压铆螺母安装位与一个大直径过孔，大直径过孔用于避让减压阀的调压旋钮或者气路接头，避免安装时出现结构干涉，两个压铆位用于将支架预先固定在阀体对应的安装凸台上，保证支架与阀体连接的同轴度，不会出现装配偏斜。水平承载面开设的大圆孔是主定位孔，装配时可以穿过车身侧的定位销实现快速预定位，减少装配时的对位调整时间，侧面延伸出的带腰型孔的安装耳，腰型孔可以吸收一定的安装公差，当车身安装孔位存在小幅位置偏差时，无需重新打孔就能完成固定，降低现场装配的难度。下方竖直折边开设的长圆孔与小圆孔，用于固定线束卡扣或者气路管夹，将减压阀连接的气管、线束规整固定，避免管线晃动磨损。

　　设计过程中充分考虑了安装边界的限制，整体外伸尺寸控制在较小范围内，不会占用过多舱内安装空间，各折边的折弯半径根据板材厚度设置，避免折弯处出现应力集中导致开裂，所有安装孔的孔位公差按照IT12级控制，既能满足装配精度要求，又不会过度提升加工精度带来成本上升。在实际使用中，这类支架需要承受车辆行驶过程中来自路面的持续振动，以及阀体工作时的轻微脉动载荷，因此板材厚度选型经过载荷校核，在保证轻量化的前提下，不会出现长期使用后的变形问题，所有边缘都做了去毛刺处理，避免装配时划伤操作人员或者割破管线绝缘层。
