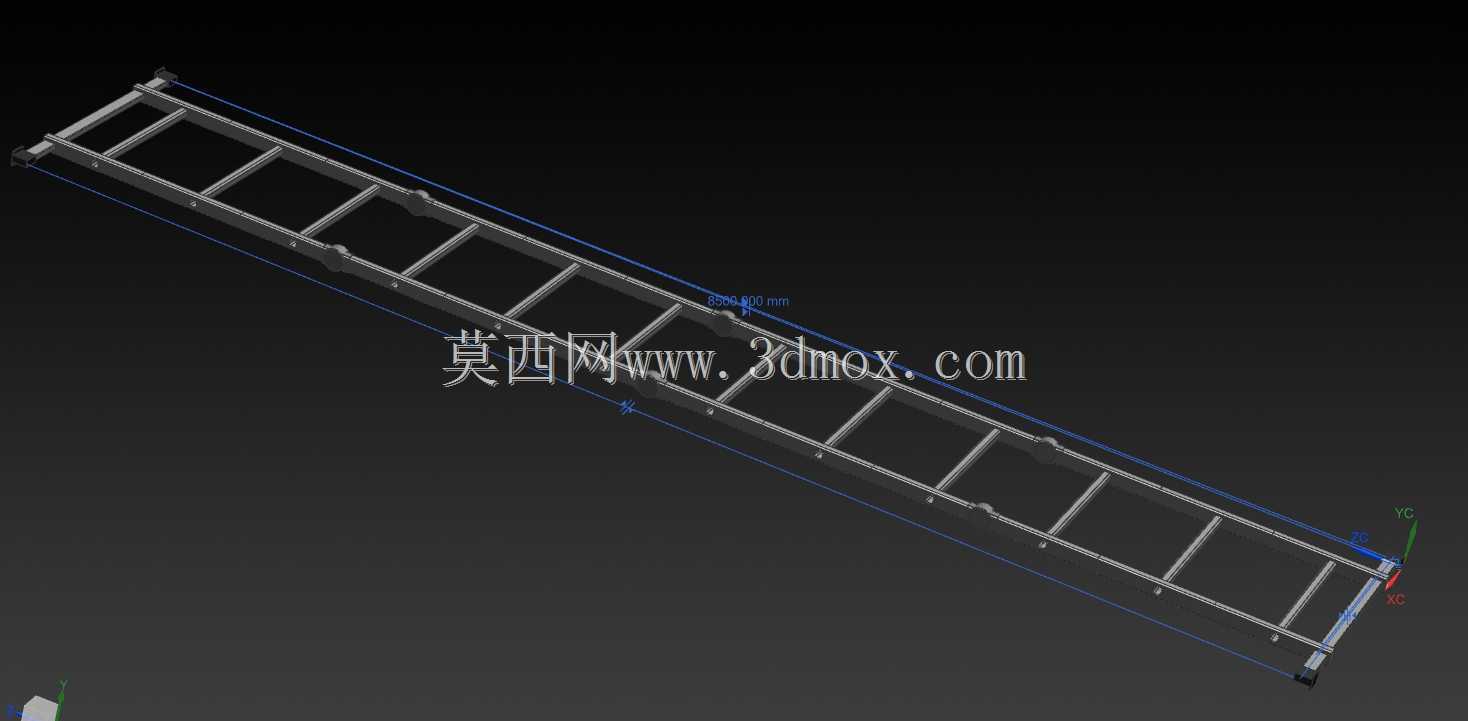

NX参数化可折叠直梯结构设计方案

　　这款直梯结构采用全参数化逻辑搭建，核心围绕折叠收纳与快速展开的使用需求做结构匹配，日常可应用在设备运维登高、仓储理货取放、临时施工检修等多类场景，区别于固定焊接梯具的笨重形态，折叠状态下整体厚度可压缩至展开状态的18%，能够轻松塞进设备间隙、工具车储物舱或者工程车侧边储物格，转场携带时不会占用过多装载空间。设计阶段优先考量了梯梁的受力传导路径，两侧主梯梁采用等截面槽型结构，每一级踏步与梯梁的连接点位都做了局部加厚处理，避免人员踩踏时连接位置出现应力集中导致的形变，折叠铰接点布置在相邻踏步的中间位置，转动副采用间隙配合的轴销结构，既保证折叠转动时无卡滞，又能控制展开后的横向晃动量在安全阈值内。

　　参数化建模过程中把踏步数量、单步步距、梯梁总长度、铰接点转动角度都设置为可驱动参数，调整总长度参数时，所有铰接点、踏步位置会自动重新排布，不需要逐个特征重画，能够快速适配不同登高高度的使用需求，比如针对1.2米登高需求可以快速生成8步结构，针对2米登高需求可调整为13步结构，所有连接孔位、铰接间隙都会随参数同步更新，不会出现特征报错。从安装边界来看，展开状态下梯梁与地面的接触端做了防滑包边的安装位，预留了橡胶防滑垫的卡接槽，不需要额外打孔固定就能保证使用时的防滑性能，顶端靠接位置预留了可选装的挂钩接口，针对需要挂靠在设备边缘、管道侧边的使用场景，可直接加装挂钩结构提升使用稳定性，折叠后整体外形规整，没有外凸的尖锐结构，堆叠存放时不会刮蹭周边物件。

　　踏步表面预留了防滑纹路的建模特征，可直接对接后续的滚花或者冲压防滑工艺，不需要二次修改模型结构，梯梁侧边预留了可选装扶手的连接孔位，针对高空作业场景可快速加装侧边防护扶手，拓展使用场景的安全冗余。整个建模过程完全遵循自上而下的参数关联逻辑，所有配合间隙都按照五金加工的常规公差带设置，导出的工程图可直接对接下料、折弯、铆接等加工工序，不需要额外做结构修正。
