起重机吊钩双眼装配结构设计

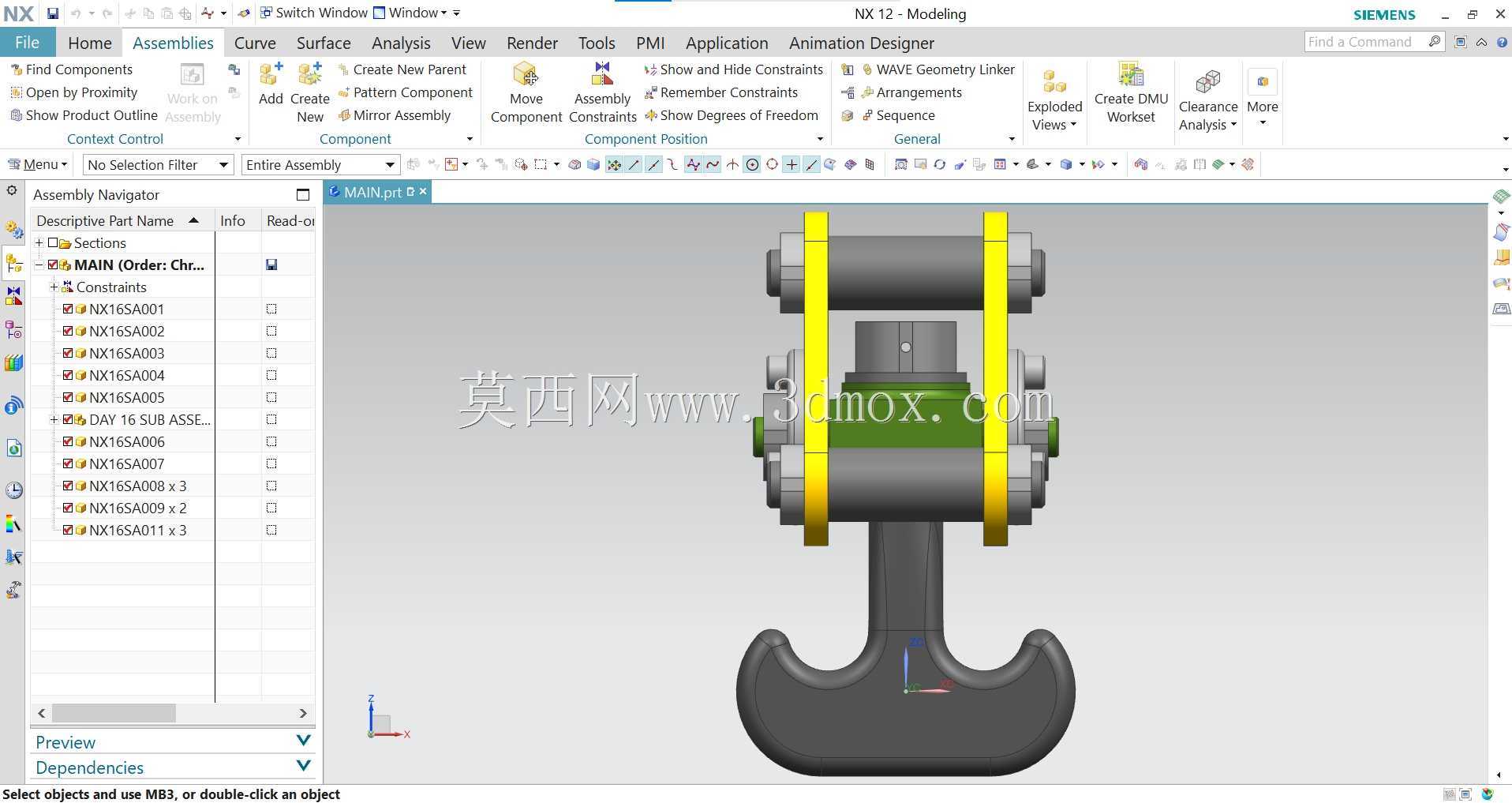

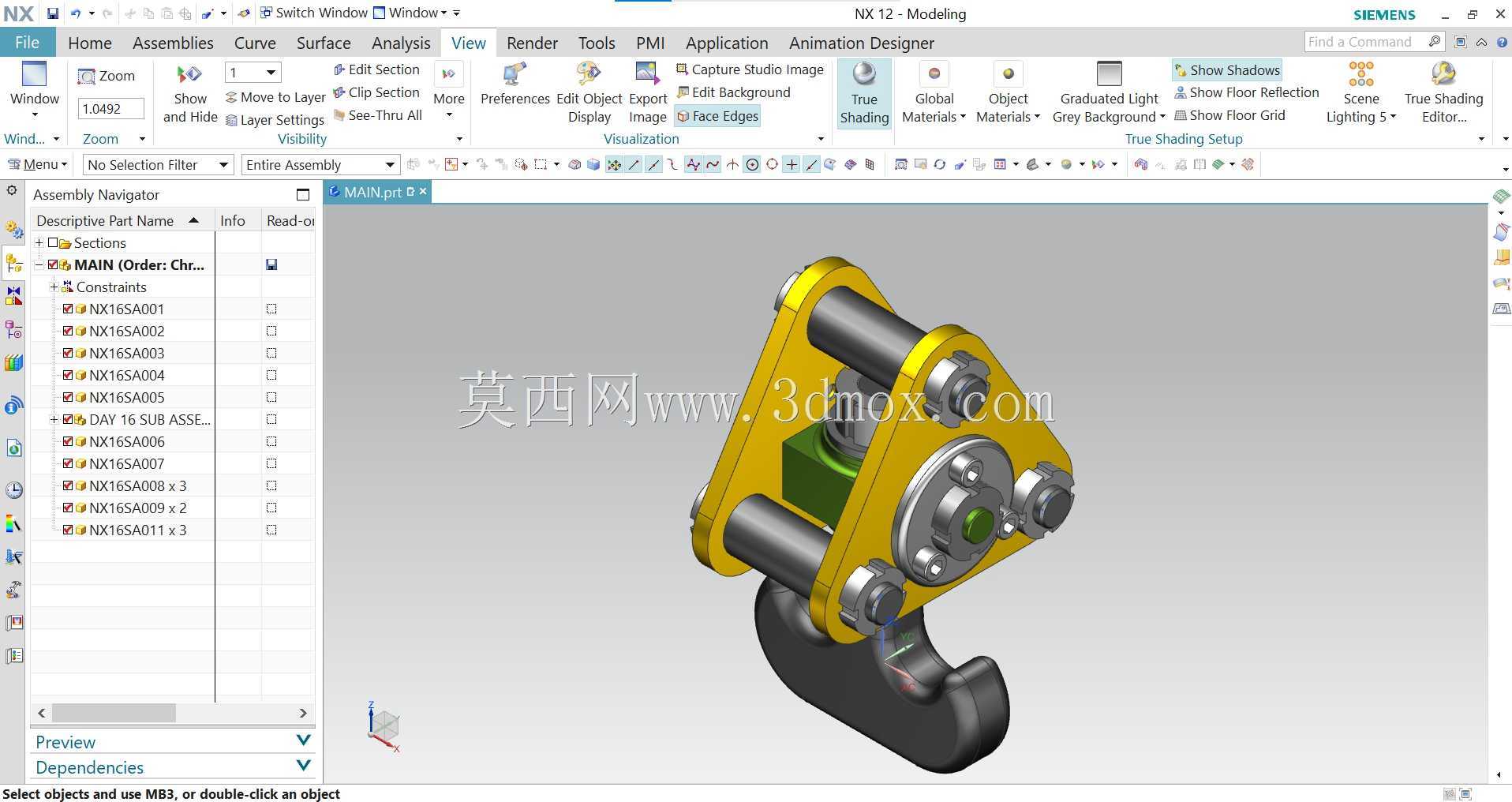

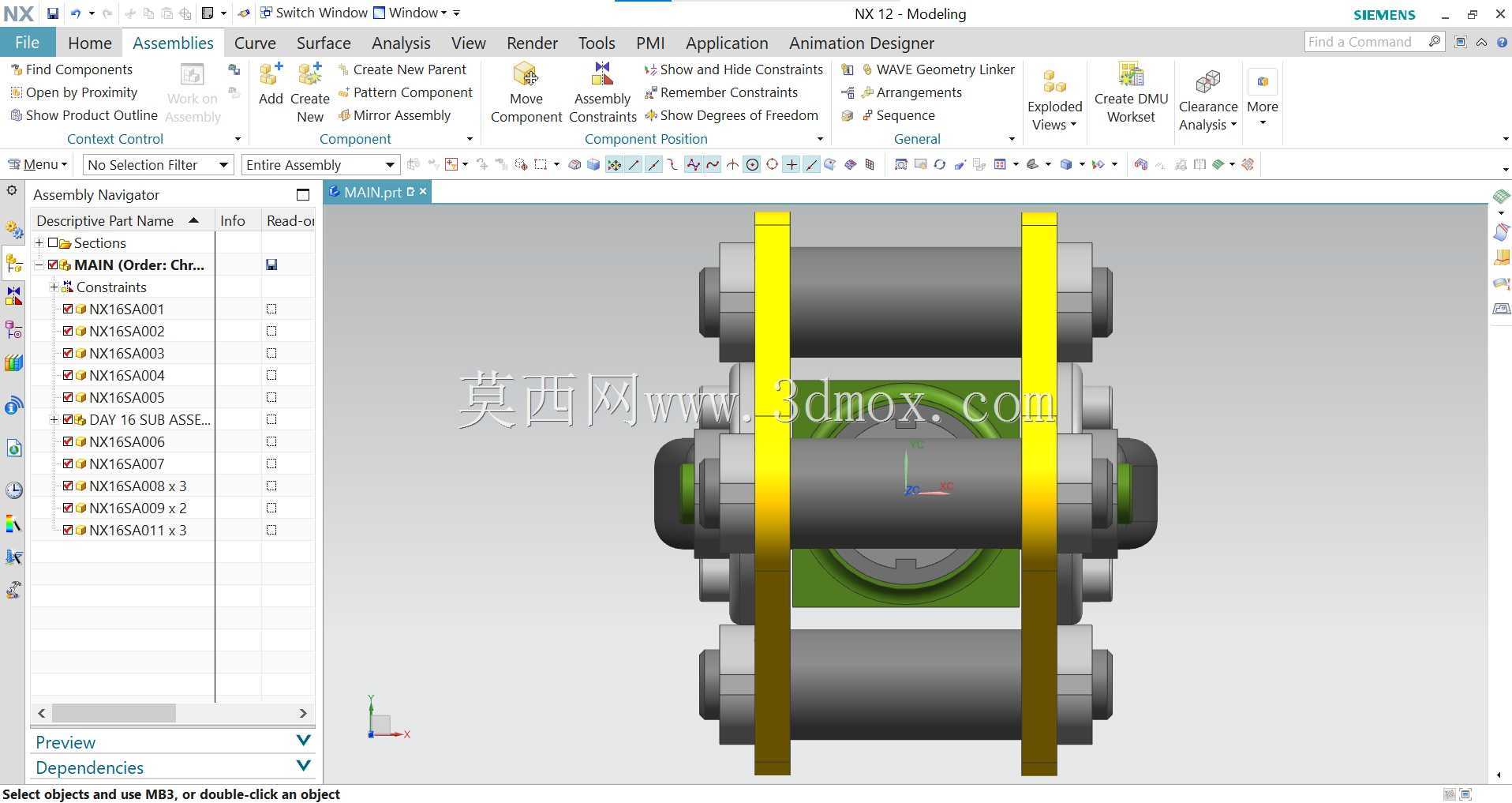

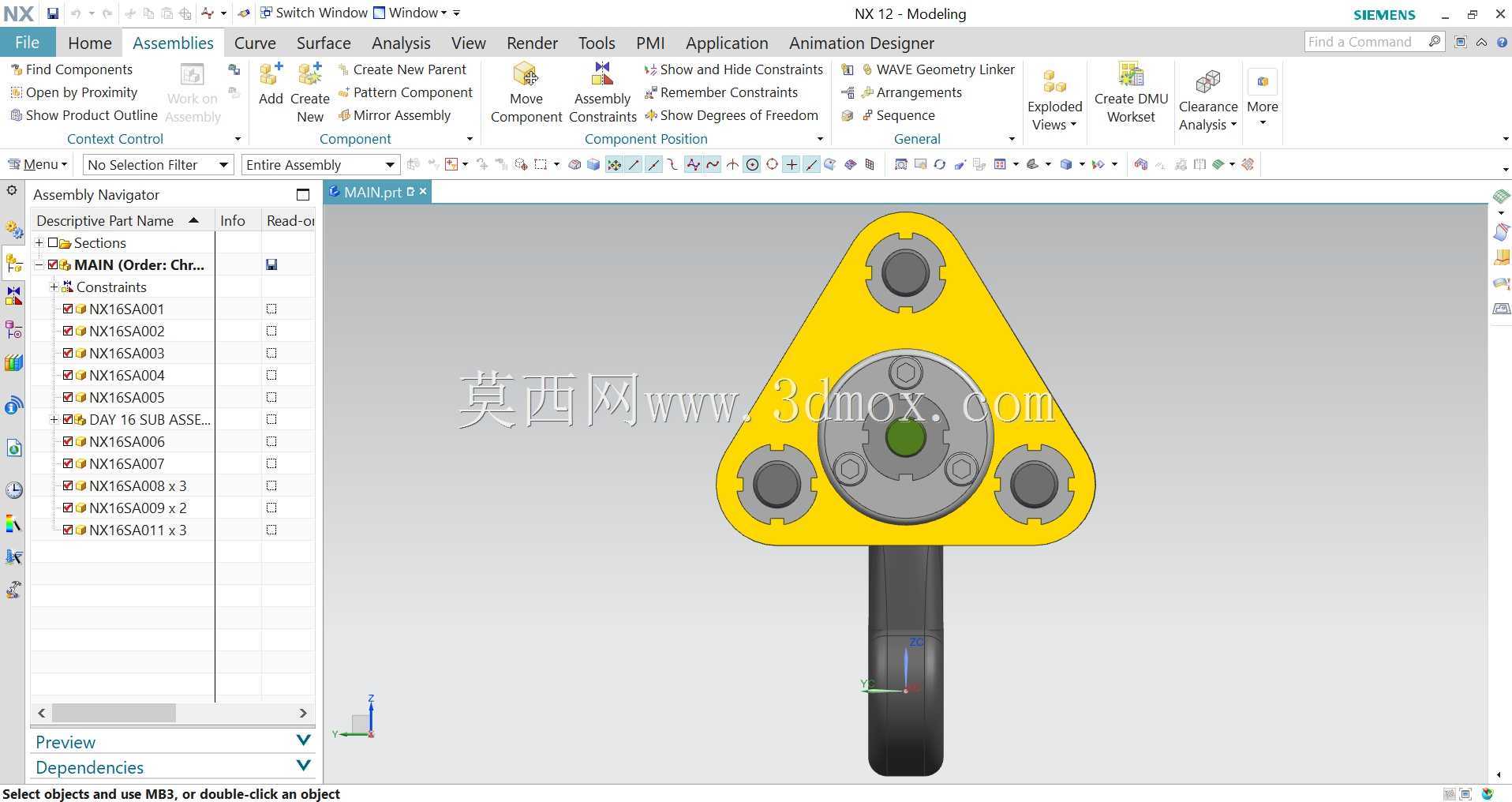

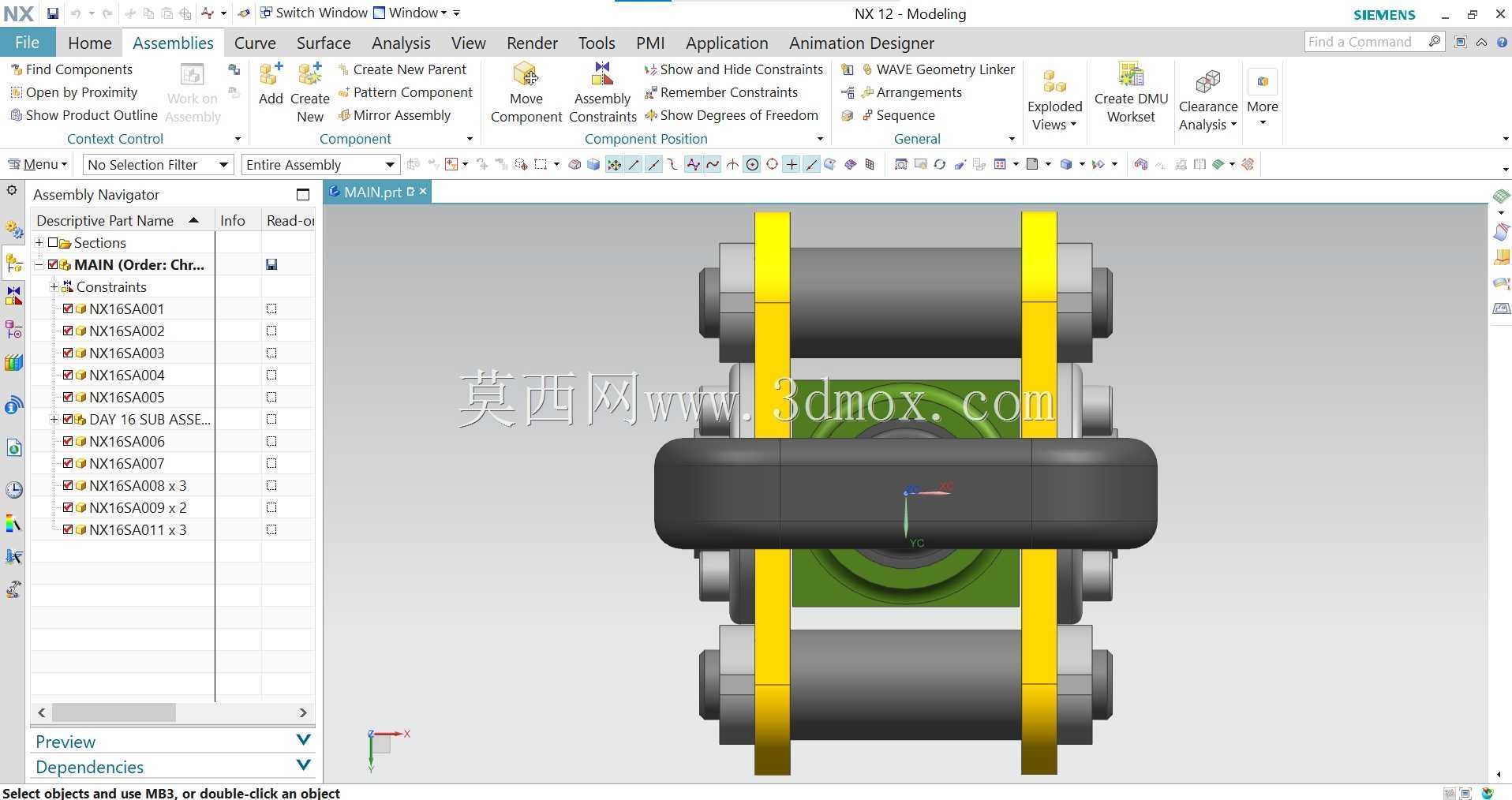

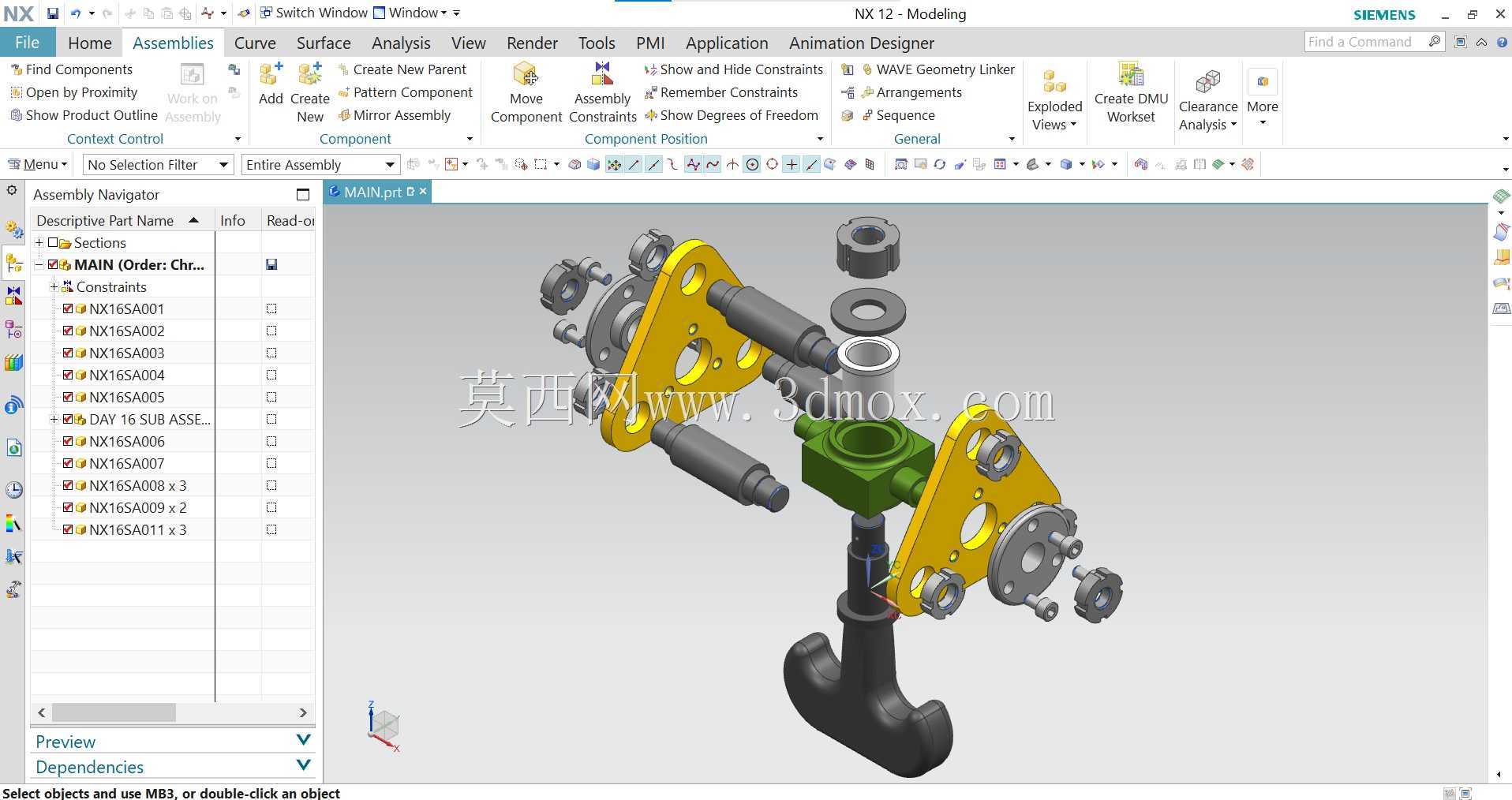

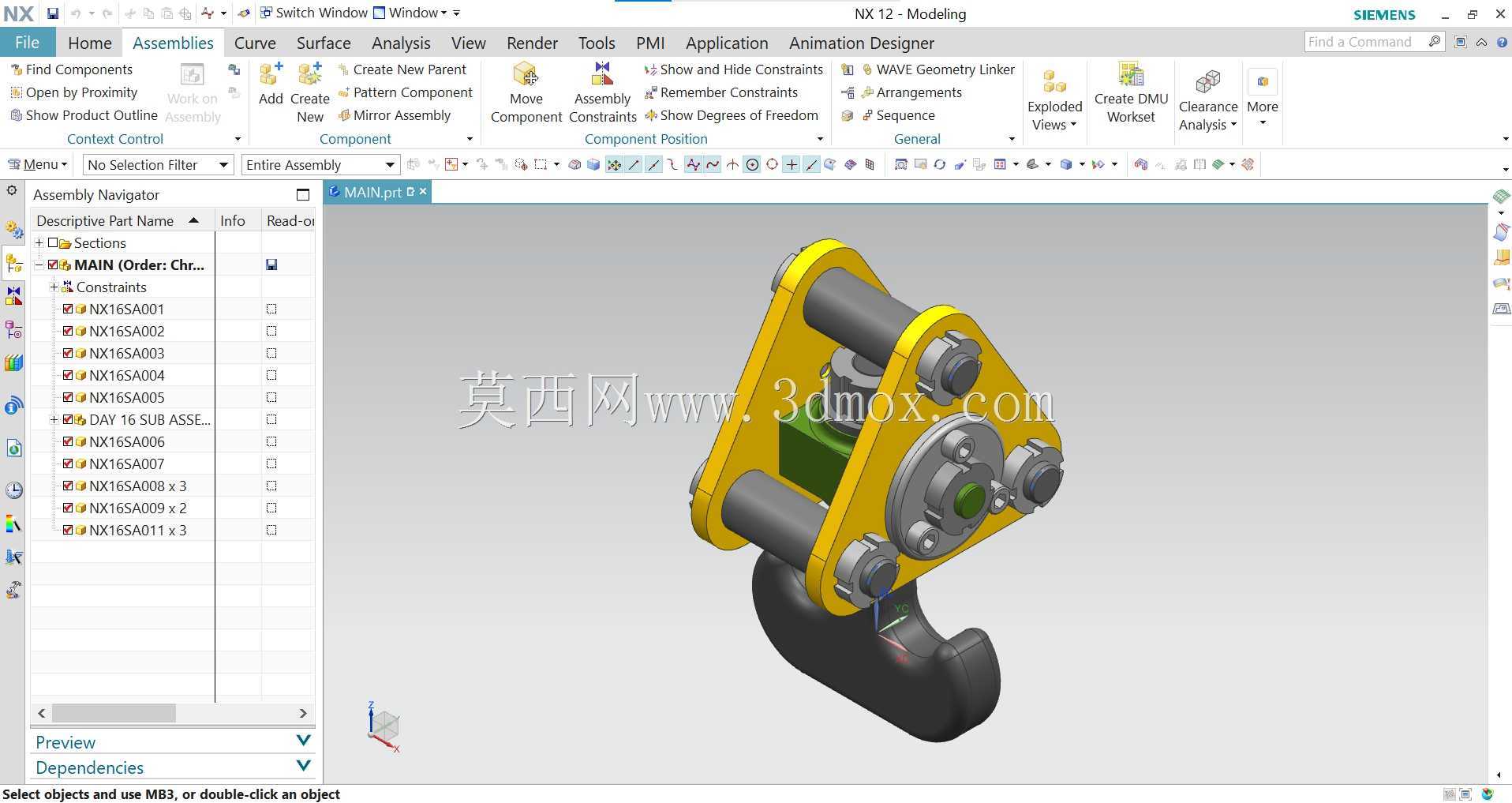

　　在起重作业场景中，吊钩作为直接承载吊重的核心执行部件，其双眼连接结构的可靠性直接决定整套起升系统的作业安全，这套双眼装配结构主要适配中小吨位桥式、门式起重机的起升机构末端，承担吊重与起升钢丝绳滑轮组之间的载荷传递作用，区别于单钩直接挂接的结构形式，双眼对称布局的设计能够让吊钩在起吊过程中自动找正重心，减少偏载带来的附加弯矩对吊钩横梁、滑轮轴的疲劳损伤。从结构设计逻辑来看，这套组件采用自下而上的层级装配思路，底部为标准锻造吊钩钩体，钩头部分保留了标准的防脱卡板安装位，钩身向上通过梯形螺纹与中间的十字连接体配合，十字连接体作为核心载荷转接件，两侧对称布置双眼连接耳板，耳板上加工有同轴度要求极高的销轴孔，用于连接滑轮组的动滑轮轴，耳板与十字连接体之间设置有耐磨衬套，能够在吊重发生小幅摆动时提供转动自由度，避免销轴承受硬剪切力。

　　实际安装过程中需要注意，两侧耳板的销轴孔同轴度公差需要控制在0.05mm以内，否则会出现销轴卡滞、单侧耳板受力过载的问题，整套组件的安装边界需要匹配对应吨位的动滑轮组间距，双眼耳板的外侧间距不能超过滑轮组两片侧板的内侧间隙，吊钩钩体的最大摆角需要控制在左右各30度范围内，避免钩体上部与滑轮架发生干涉。从功能特性上看，这套双眼结构相比传统的单吊耳连接，载荷分布更均匀，每个耳板承担50%的额定吊重，销轴的受力状态从悬臂剪切变为简支梁受力，大幅提升了连接结构的疲劳寿命，同时对称的双眼结构在更换吊钩时不需要额外调整配重，拆装维护更加便捷，日常巡检时只需要检查耳板销轴的开口销是否完好、衬套磨损量是否超过1mm即可完成常规维保。

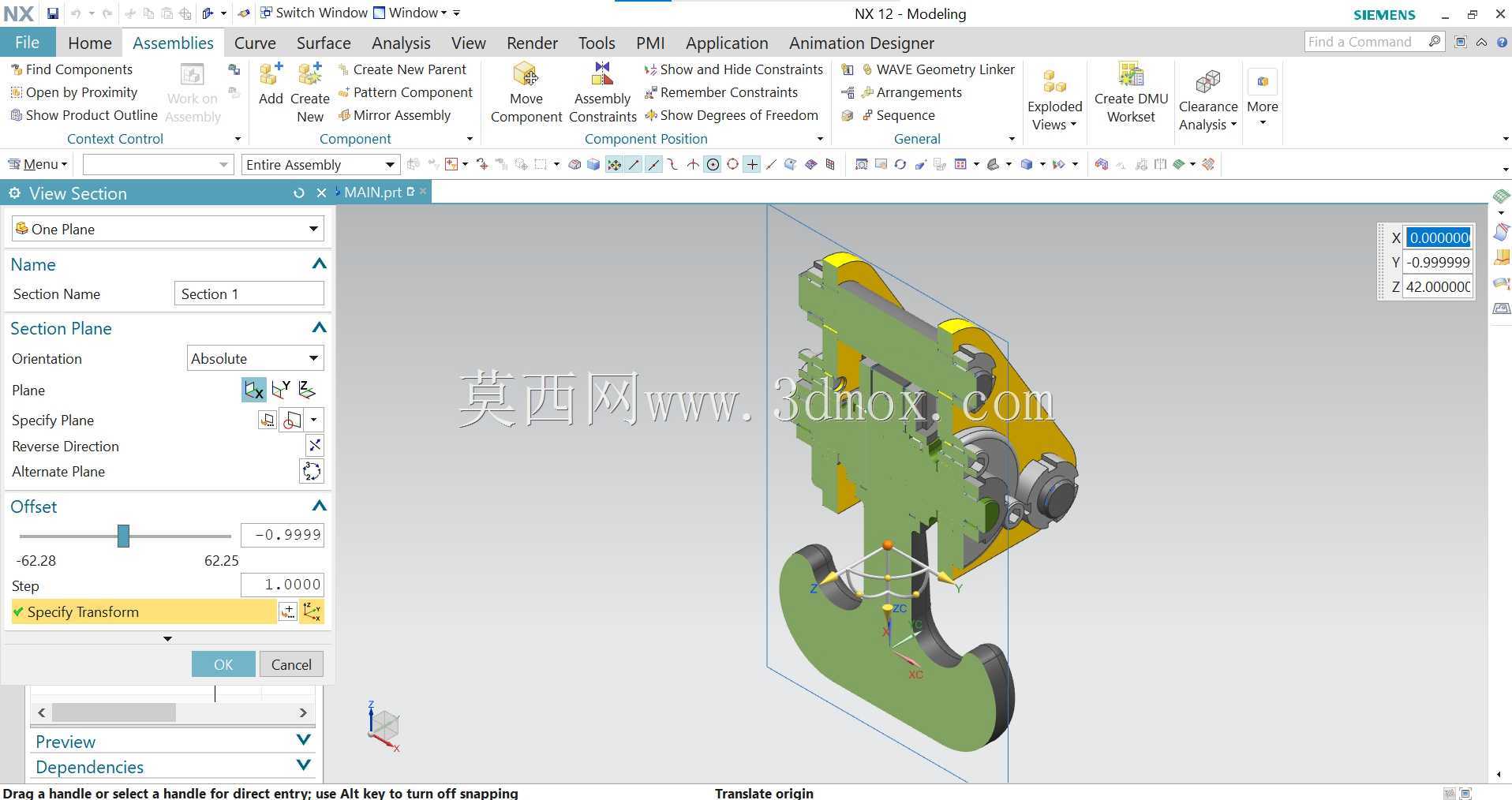

　　在建模过程中，所有配合面都按照实际加工公差设置了间隙配合参数，转动副位置预留了润滑脂注油通道的安装空间，钩体的螺纹部分按照起重吊钩专用梯形螺纹标准建模，确保和标准件的互换性，整个装配体没有冗余的结构件，所有零件都承担明确的载荷传递作用，没有多余的装饰性结构，完全按照实际工业生产的起重吊具标准进行结构还原，能够直接用于起重设备的吊具选型参考、装配工艺模拟以及维保作业的拆装培训场景。
