固定式旋转悬臂起重吊臂结构设计

项目分类:起重机 发布时间:2024-11-27 ID:813575
  • 固定式旋转悬臂起重吊臂结构设计

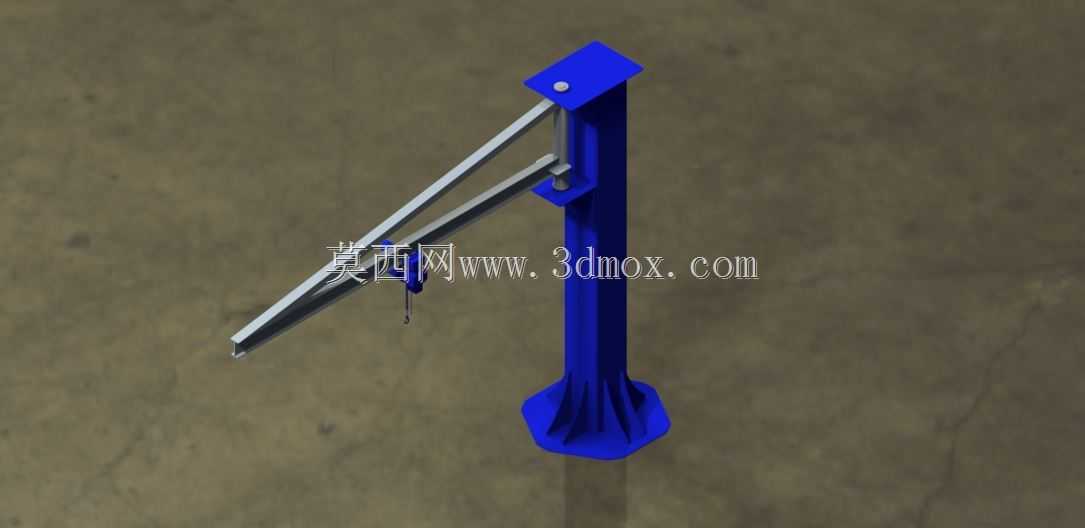

  这款固定式旋转悬臂吊的结构设计,主要面向车间内工位间的短距离物料转运场景,常见于机加工工位的工件上下料、仓储区域的零散货物吊装、维修工位的重型零部件拆装吊运,覆盖半径内无需额外铺设移动轨道,相比桥式起重机占用顶部空间更小,适配层高有限的厂房安装使用。整体采用立式立柱加斜向悬臂的受力结构,底部为带加强筋的法兰安装座,安装时需通过预埋螺栓或化学锚栓与混凝土地面固定,安装面平面度公差需控制在1.5mm以内,避免立柱受载后出现偏斜;立柱主体采用方形截面型钢焊接成型,内部在悬臂铰接位置增设加强衬板,抵消悬臂受载时对立柱侧壁的挤压应力,防止长期使用后出现局部变形。

  悬臂部分采用双平行梁的铰接结构,通过上下两组铰接关节与立柱连接,可实现水平方向180度范围内的回转动作,铰接位置采用耐磨衬套配合销轴的连接形式,既保证回转动作的顺畅性,也能降低关节位置的磨损速率,日常维护仅需定期加注润滑脂即可。悬臂末端预留电动葫芦或手动葫芦的安装挂点,可根据实际吊运载荷需求匹配对应吨位的起吊部件,斜向布置的支撑杆件与悬臂主梁形成稳定的三角受力体系,将起吊载荷直接传递至立柱主体,避免悬臂根部出现过大的弯曲应力。设计过程中针对不同伸出长度下的挠度变形做了校核,在额定载荷下悬臂末端的下挠量控制在悬臂总长的1/500以内,保证吊运过程的稳定性,不会出现明显的晃动。

  整体结构全部采用焊接工艺成型,所有焊缝均为连续角焊缝,焊后需做去应力处理,消除焊接残余应力防止后期结构变形,外露金属表面做喷涂防锈处理,适配车间内多粉尘、少量切削液飞溅的使用环境。安装时需注意立柱的垂直偏差不超过立柱总高度的1/1000,悬臂回转范围内不得有固定障碍物,避免回转过程中发生碰撞,铰接关节的销轴需加装防脱挡板,防止长期回转震动导致销轴窜出脱落。
