起重作业用吊钩滑轮组结构设计

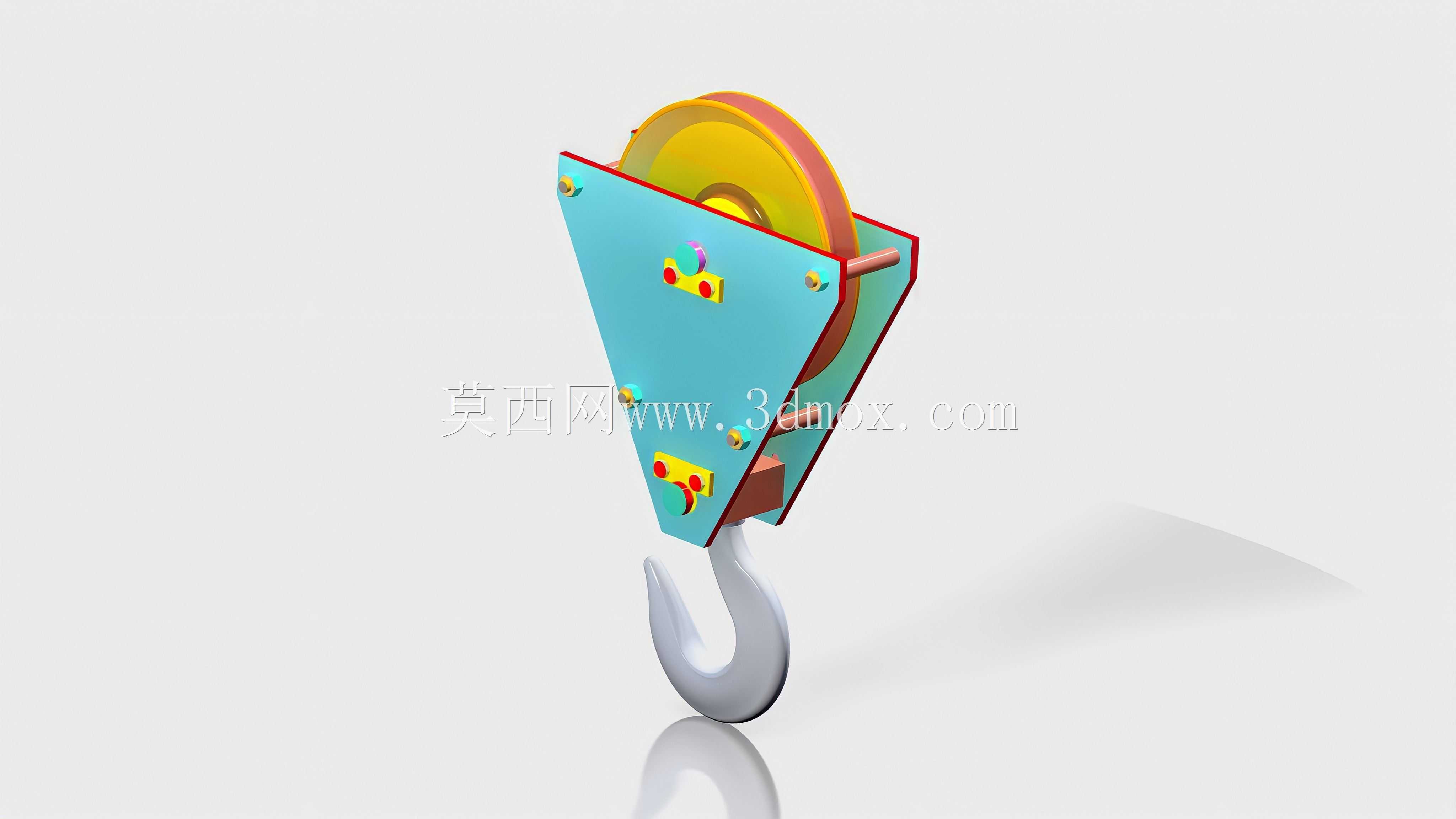

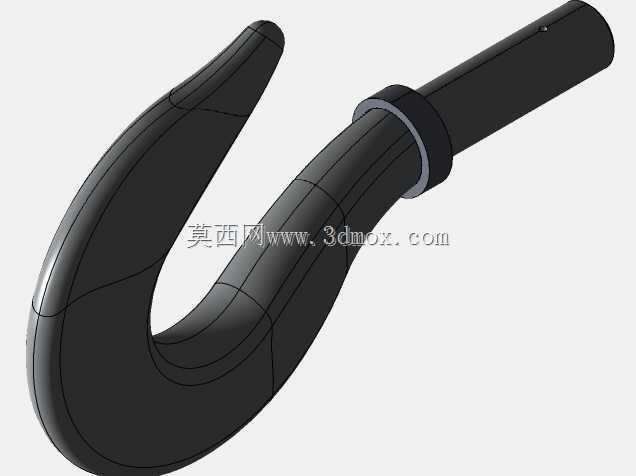

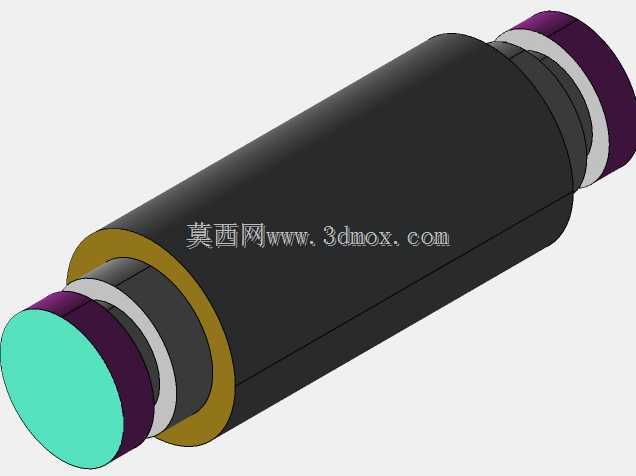

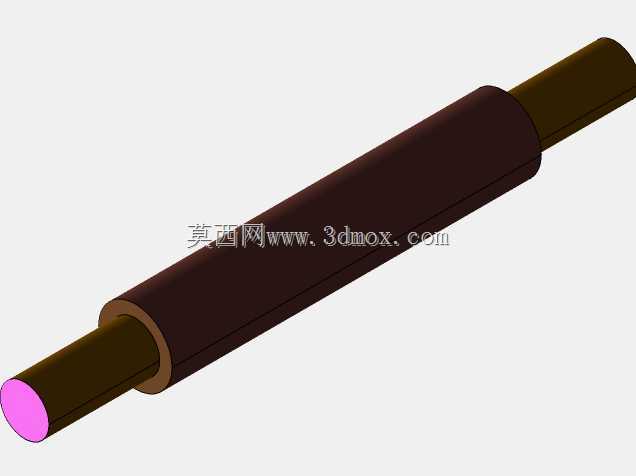

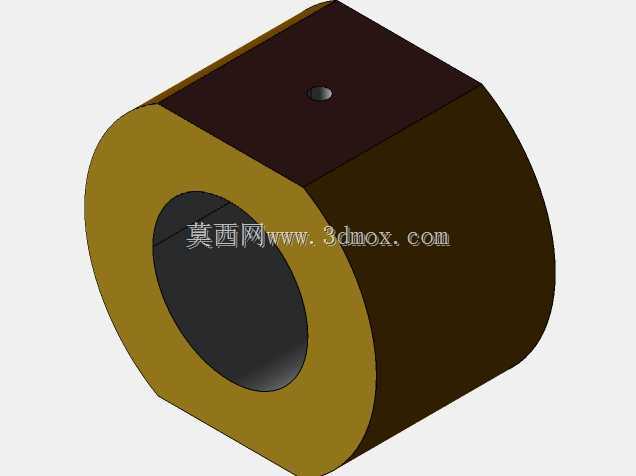

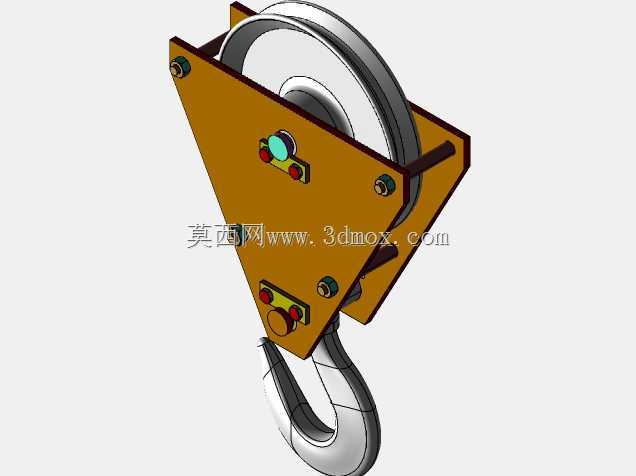

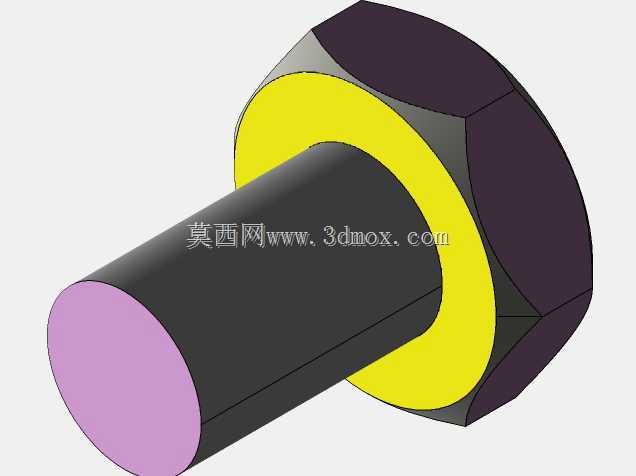

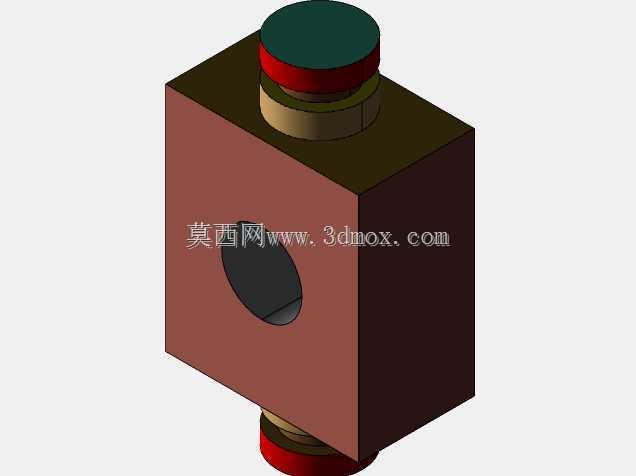

　　在桥式起重机、门式起重机、流动式起重机等各类起重设备的起升机构末端，吊钩滑轮组是直接承载吊重载荷的核心执行部件，所有吊重的重力载荷都要通过该组件传递至起升钢丝绳，再经卷筒、减速机等传动链路传导至设备主体结构，其结构可靠性直接决定起重作业的安全边界。该组件采用单滑轮夹板式结构设计，两块对称布置的三角形侧板作为核心承载骨架，滑轮通过中部心轴固定在两块侧板之间，心轴两端采用防转定位结构，避免滑轮转动过程中心轴跟转磨损侧板安装孔；侧板下部通过吊钩横梁连接锻造吊钩，吊钩与横梁之间设置推力轴承，可实现吊重状态下吊钩360度自由回转，方便作业人员调整吊物方位，避免钢丝绳打扭。

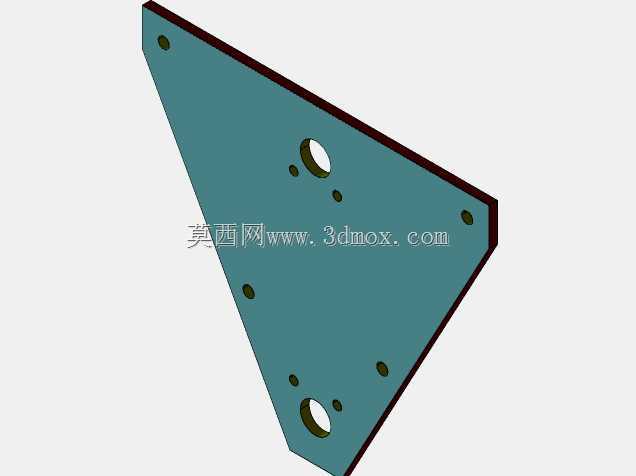

　　滑轮轮槽采用大圆弧过渡设计，轮槽直径与适配钢丝绳直径匹配，可减少钢丝绳弯折疲劳，延长钢丝绳使用寿命；滑轮两侧设置挡绳结构，防止钢丝绳在松弛状态下脱出轮槽引发作业故障。侧板上设置有多个减重孔与安装定位孔，在保证结构强度满足额定起重量要求的前提下，尽可能降低组件自身重量，减少起升机构的无效载荷。从安装边界来看，该滑轮组上部可直接与起升钢丝绳穿绕连接，下部吊钩可搭配卸扣、吊梁等配套吊具使用，整体外形紧凑，可适配不同吨位的中小型起重设备起升机构改造或配套需求。

　　设计过程中重点校核了侧板抗拉强度、心轴抗剪强度、吊钩钩颈处的拉应力与弯曲应力组合载荷，所有受力部位均做圆角过渡处理，避免应力集中引发的结构断裂风险；滑轮心轴处设置润滑通道，可定期加注润滑脂降低滑轮转动阻力，减少部件磨损。在港口散货装卸、厂房设备吊装、建筑工地物料转运等场景中，该类吊钩滑轮组可稳定传递起升载荷，配合起升机构的升降动作完成重物的垂直吊运作业，其结构简单、维护便捷，可适应多粉尘、露天作业等复杂工况，长期使用过程中仅需定期检查滑轮磨损量、吊钩开口度变化、侧板连接螺栓紧固情况即可满足安全作业要求。
