多槽带轮式传动轮结构设计

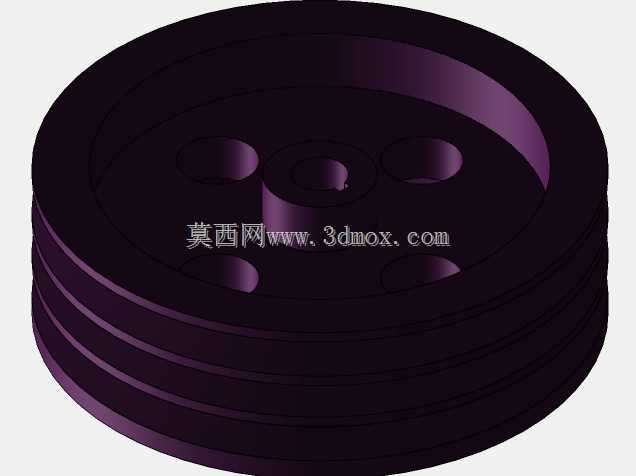

　　该传动轮属于摩擦式传动系统核心承载部件，主要应用在中小功率的动力传递场景中，常见于轻工机械、小型输送设备、农用机具的动力输出端，依靠轮槽与传动带的接触面摩擦力完成扭矩传递，相比平带传动能提供更大的接触摩擦力，降低传动打滑概率，适配多楔带或者V型带的安装使用需求。从结构设计来看，轮体外缘设置三道平行环形槽，槽型角度匹配标准传动带的楔角尺寸，保证带体嵌入后接触面积均匀，避免局部应力集中造成带体异常磨损；轮体中心设置阶梯式轴孔，孔位预留键槽安装位置，可与传动轴通过平键实现周向固定，传递额定扭矩时不会出现轴与轮的相对转动。

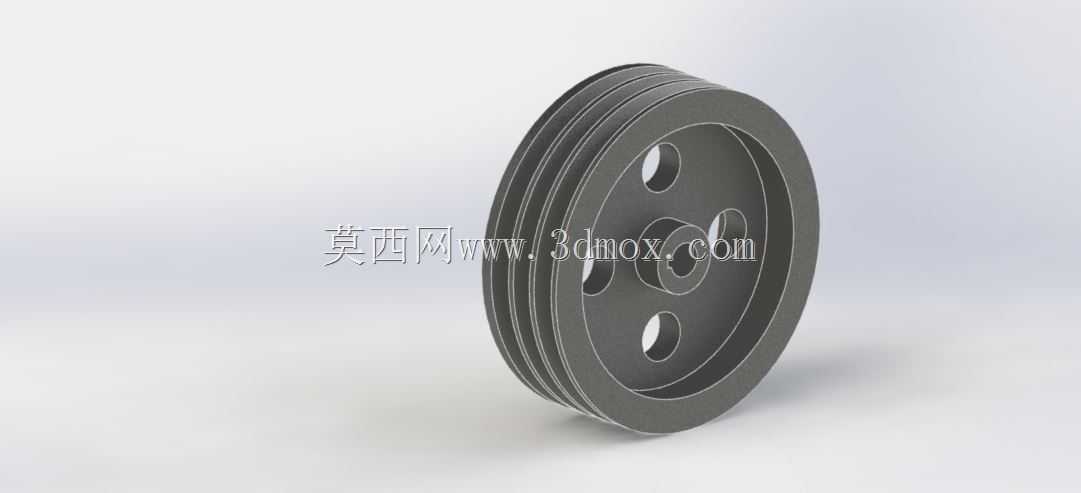

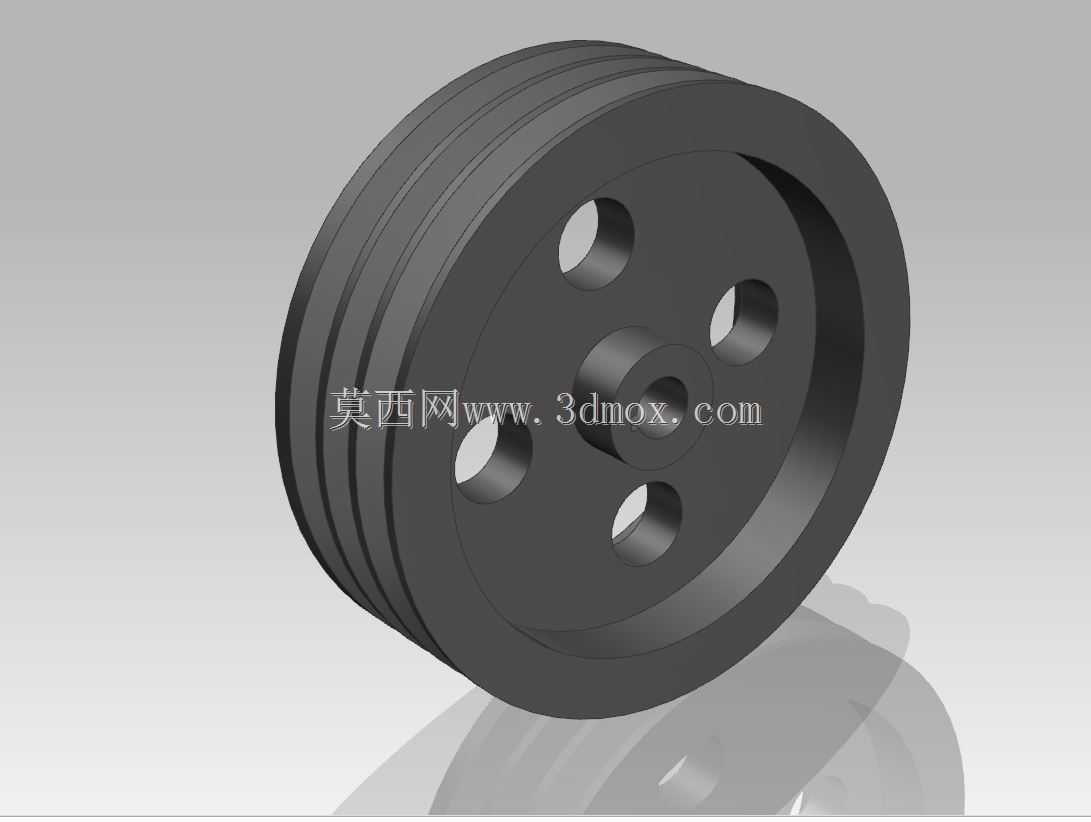

　　轮辐部分采用均匀分布的四个减重通孔设计，孔位沿中心轴孔圆周等角度排布，在保证轮体整体结构刚度、满足高速旋转时动平衡要求的前提下，尽可能降低轮体自身重量，减少旋转过程中的转动惯量，降低设备启动阶段的动力损耗，同时减重孔也能在轮体运转过程中带动周边空气流动，辅助带走传动带摩擦产生的部分热量，延缓带体老化速度。设计过程中首先确定传动比匹配的轮体外径尺寸，保证与配对带轮的节圆直径符合传动比要求，外缘槽的位置度公差控制在合理范围，避免多槽带安装后出现带体偏磨、跑偏的问题；轮体端面的平面度公差满足安装时的端面跳动要求，防止高速运转时出现轴向窜动。

　　安装边界方面，轮体轴向总宽度匹配多槽带的总宽度，安装时需保证轮体端面与传动轴轴线垂直，中心轴孔与传动轴的配合公差选用过渡配合，既方便装配时的压装操作，也能保证运转时的同轴度要求；轮体与周边机架的安全间隙预留足够空间，避免运转过程中与周边固定部件发生剐蹭。轮体的壁厚设计经过刚度校核，在额定负载下轮缘不会出现明显形变，保证槽型尺寸稳定，延长传动带的使用寿命，四个减重孔的边缘均做倒角处理，消除机加工产生的锐边，避免安装维护过程中划伤操作人员，也减少应力集中点，防止轮体在长期交变载荷下出现裂纹。
