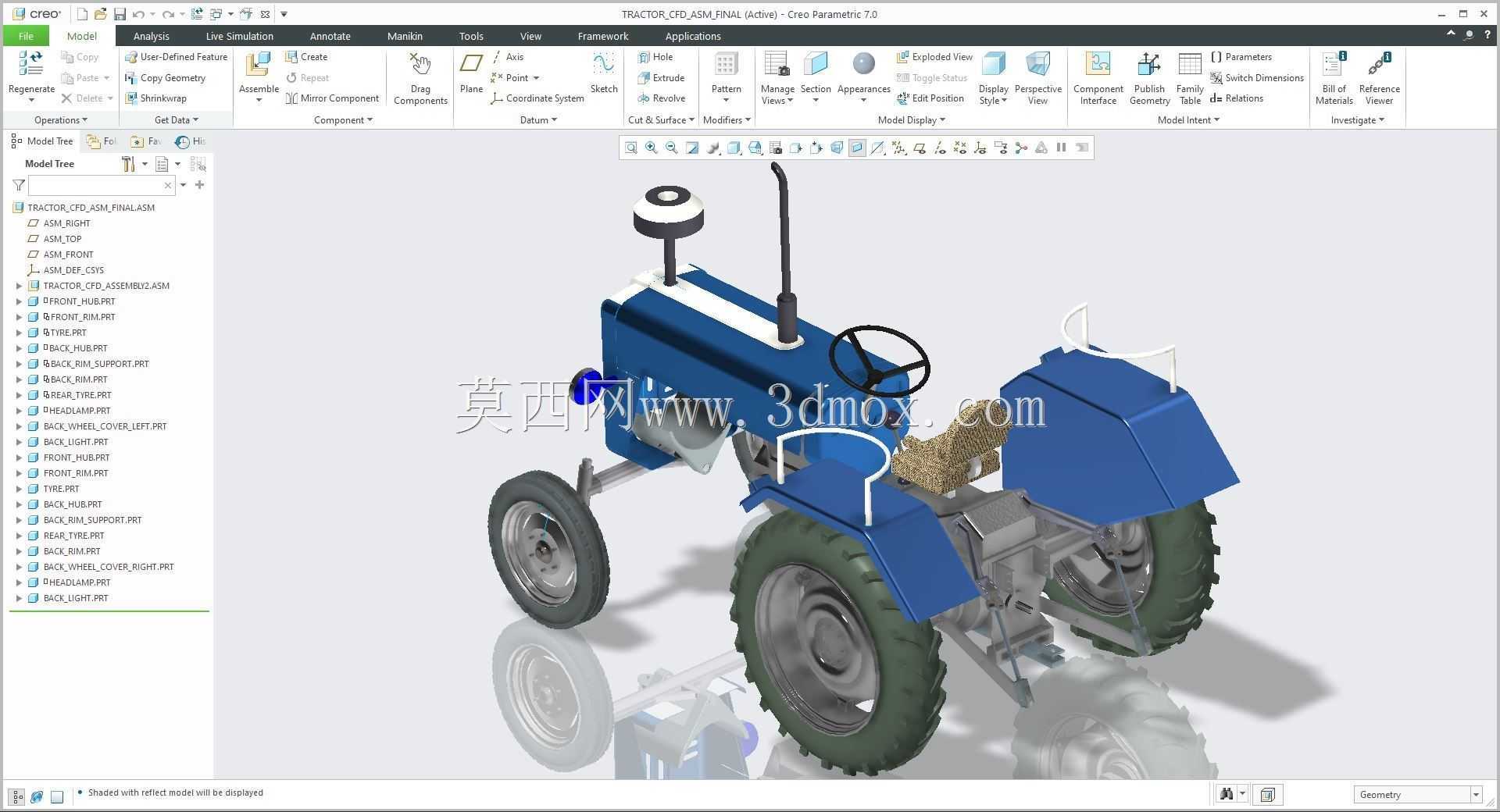

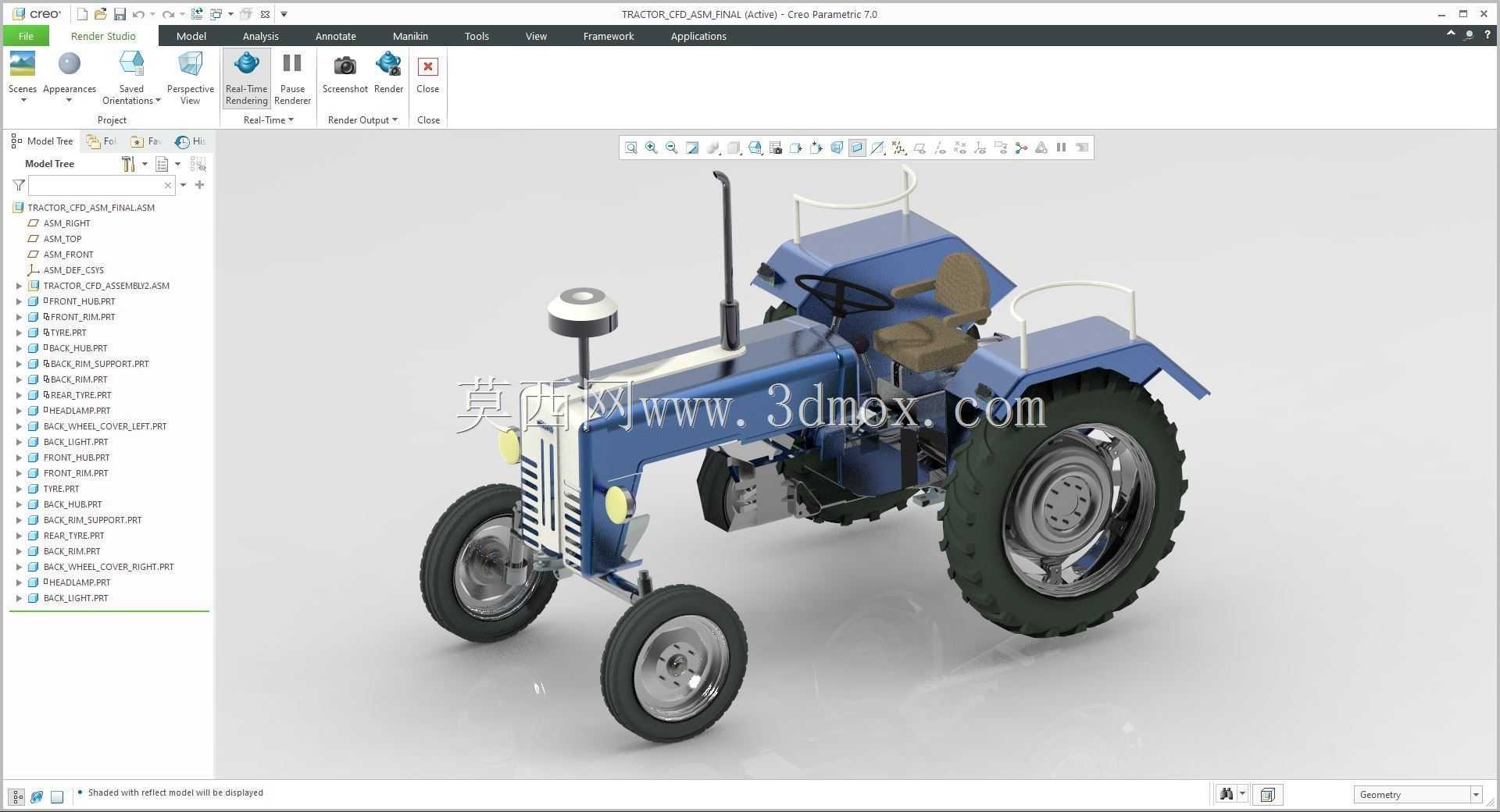

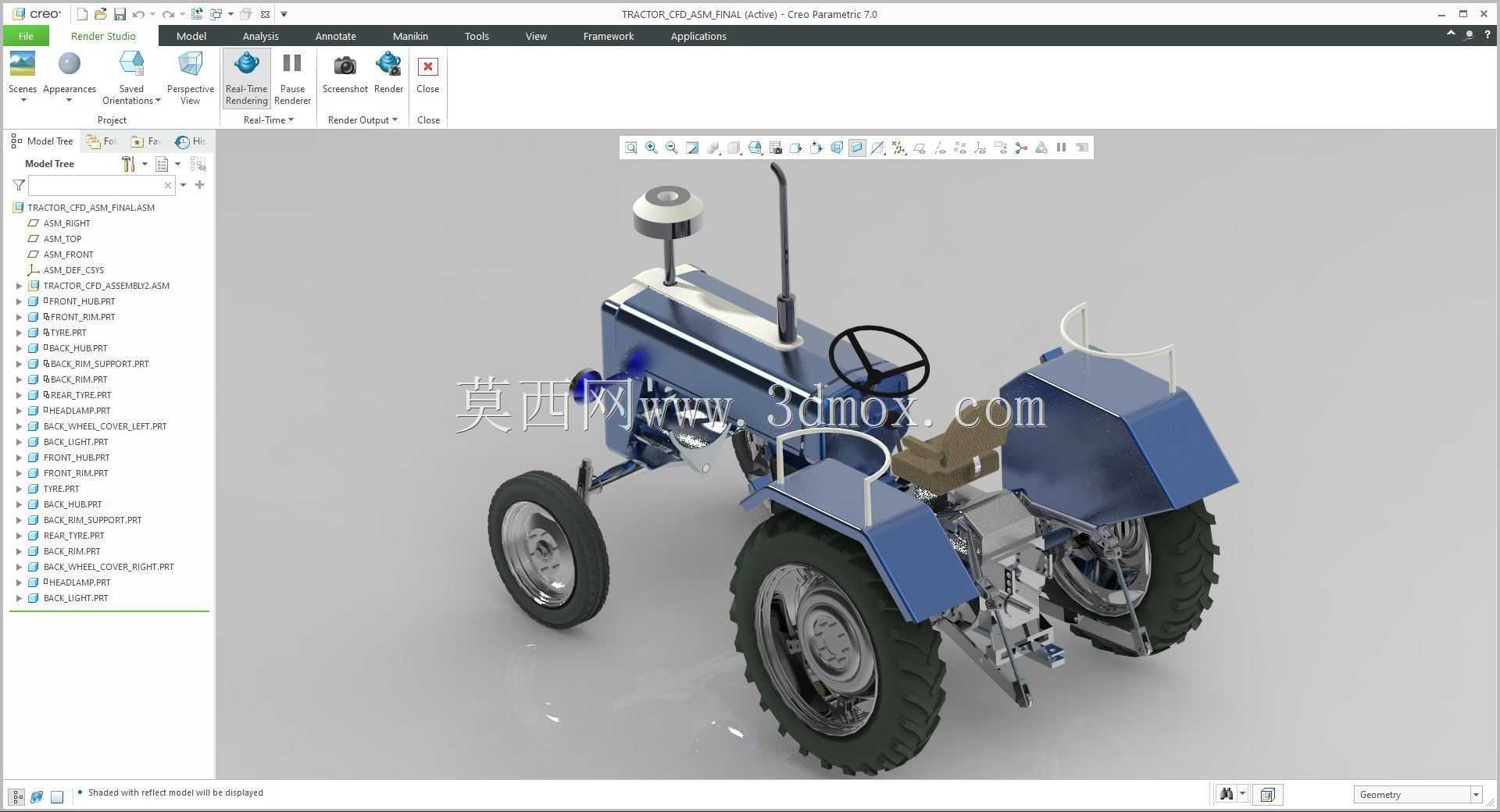

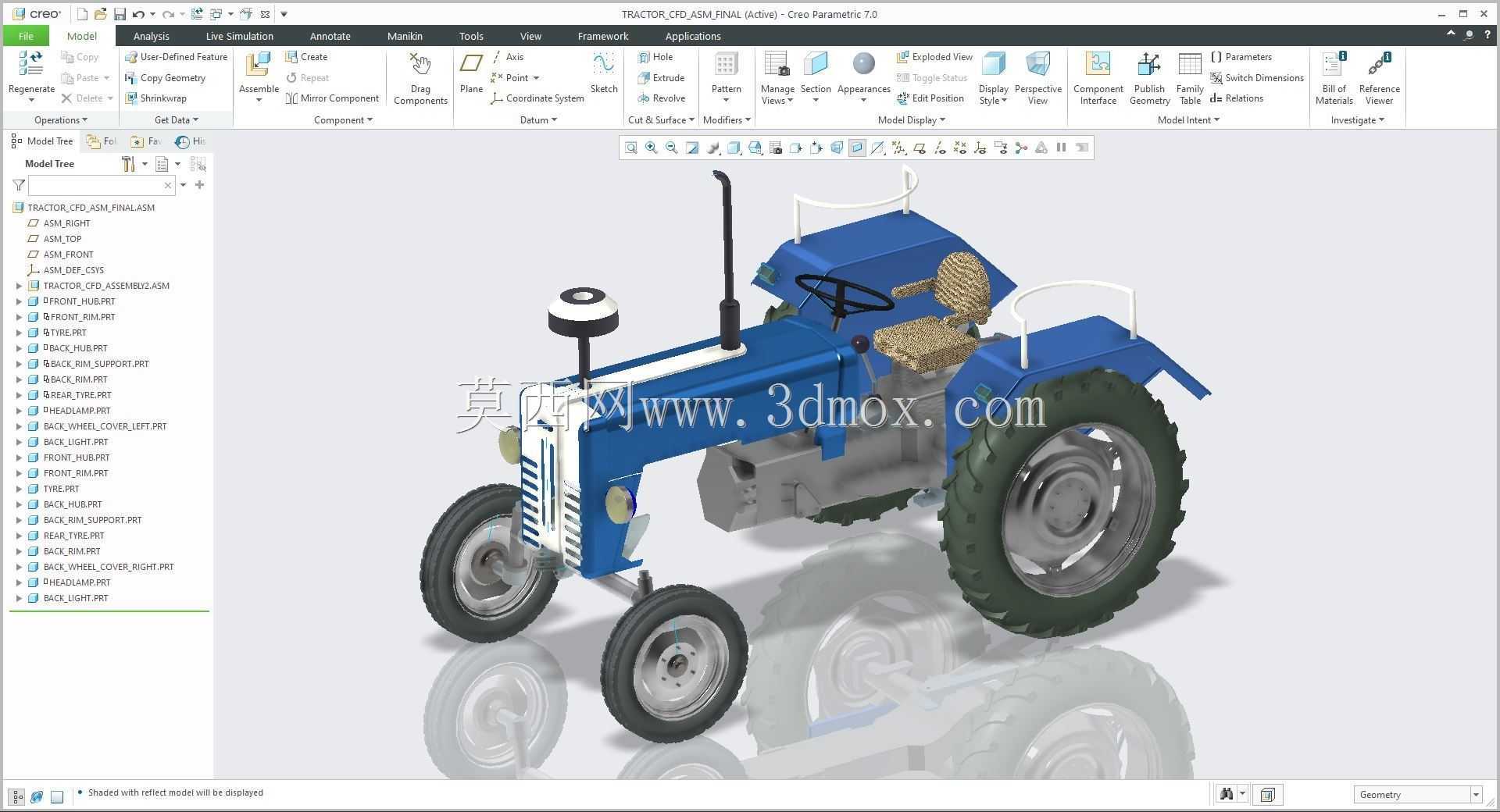

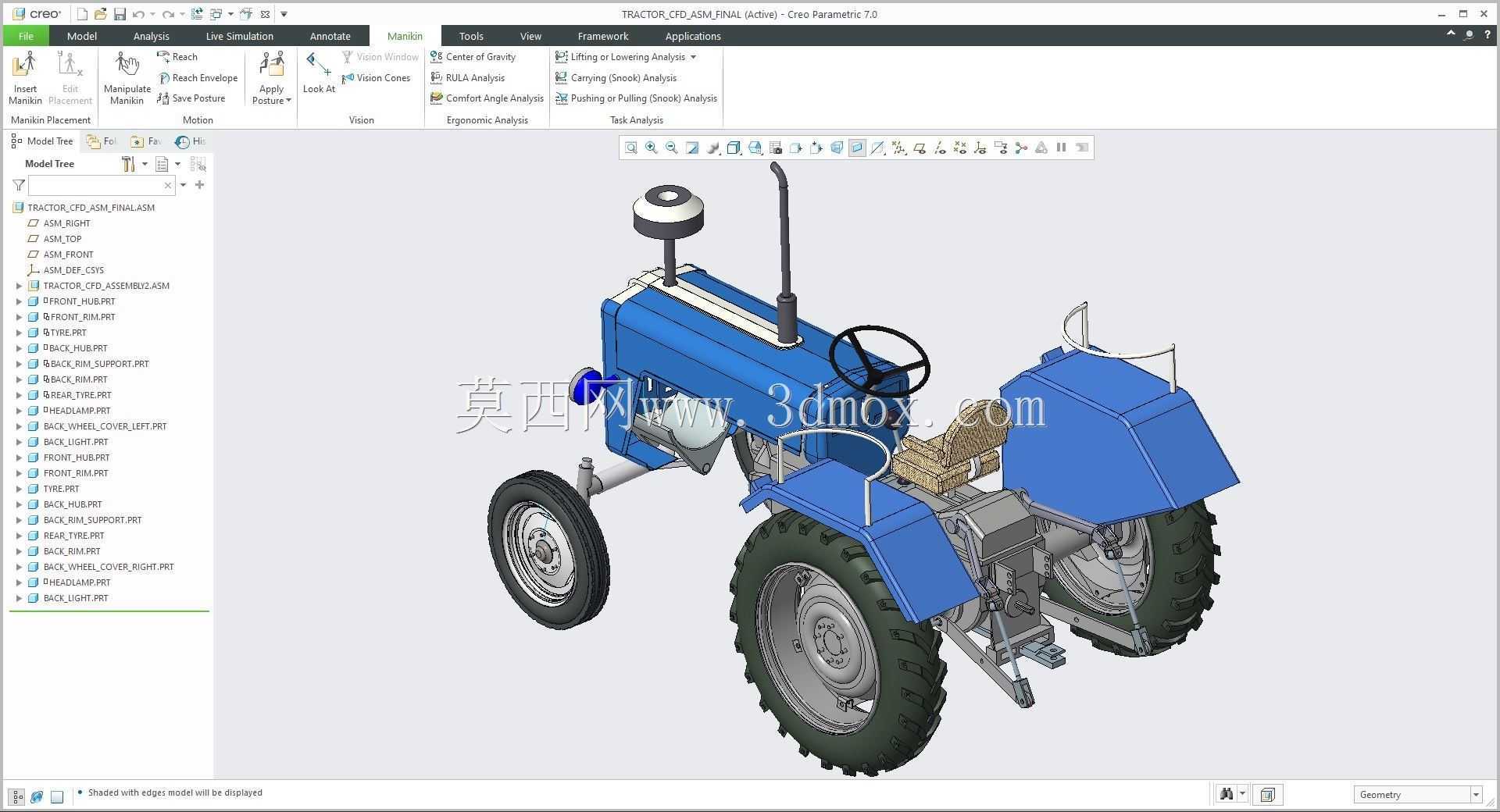

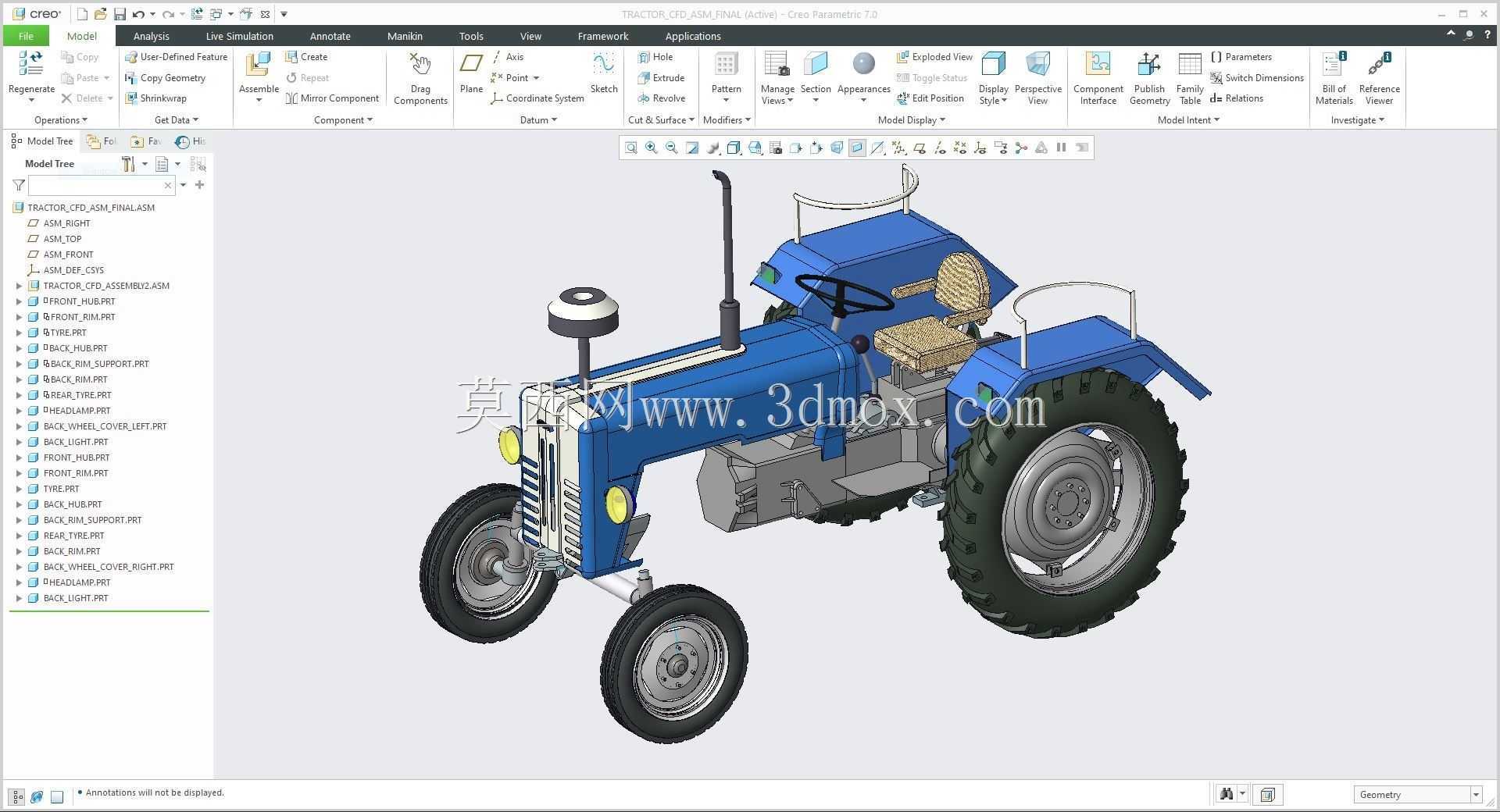

农用轮式拖拉机整机结构三维设计

　　这款轮式拖拉机的三维结构设计，首先围绕丘陵、平原地带的小规模农田作业场景展开，兼顾旋耕、播种、短途农资转运等多工况使用需求，在建模阶段就把不同作业场景下的载荷边界纳入考量。整机采用前置后驱的经典布局，前轮转向轮距做了窄幅设计，最小转弯半径控制在3.5米范围内，适配小块农田的转向掉头需求，后轮采用大直径深花纹农用轮胎，接地比压控制在0.08MPa以内，避免松软耕地作业时出现陷车问题。

　　设计过程中优先梳理了动力传递的路径：发动机输出端通过离合器连接变速箱，变速箱输出轴分两路，一路传递至后驱动桥带动后轮行走，另一路预留后动力输出轴接口，可匹配旋耕机、播种机等后置农机具的动力输入需求，动力输出轴的离地高度、连接法兰尺寸完全匹配通用农机具的安装标准，不需要额外做转接结构即可完成挂接。外形尺寸方面，整机总长控制在2.9米，总宽1.25米，机罩顶端最高处离地高度1.4米，机罩下方预留了足够的散热通风间隙，保证发动机长时间满负荷作业时的散热效率，同时机罩采用快拆式的卡扣固定结构，日常维护时不需要额外工具即可掀开完成滤芯更换、机油检查等操作。

　　驾驶区域的布局充分考虑了长时间作业的操作便利性，转向柱倾角设置为22度，座椅采用可前后调节的安装结构，调节行程覆盖120mm，适配不同身高操作人员的操作习惯，操作踏板的布置间距预留了足够的脚部活动空间，避免长时间踩踏出现操作疲劳。车架部分采用槽钢焊接的一体式结构，前后桥的安装支座做了加厚处理，焊接位置提前预留了应力释放的工艺缺口，避免长期承受交变载荷出现焊缝开裂问题，前部配重安装位预留了标准的螺栓孔位，可根据挂载农机具的重量灵活调整前部配重块数量，保证作业时整机前后重量配比在4:6的合理区间，避免翘头问题。

　　燃油箱布置在座椅下方的空余空间，容量设置为40L，可满足连续8小时以上的作业需求，油箱加油口的位置避开了驾驶操作区域，加油时不会干扰正常的上下车动作。排气系统采用高位布置，排气出口朝向斜上方，避免作业时扬起的灰尘被排气气流吹向操作人员，同时消音器的安装位置做了隔热防护，避免操作人员误触造成烫伤。前后轮的轮距均预留了调节空间，可根据不同作物的垄距调整轮距宽度，适配玉米、小麦、蔬菜等不同作物的田间作业需求，避免轮胎碾压作物造成减产。建模过程中所有运动部件都做了干涉检查，转向机构打到最大角度时不会与前轮轮胎、车架产生剐蹭，悬挂提升机构的提升行程达到450mm，可满足不同耕深需求的农机具挂接，提升臂的铰接点采用自润滑衬套结构，减少日常维护的注油频次。
