拖拉机挂载式农用激光土壤整平机具

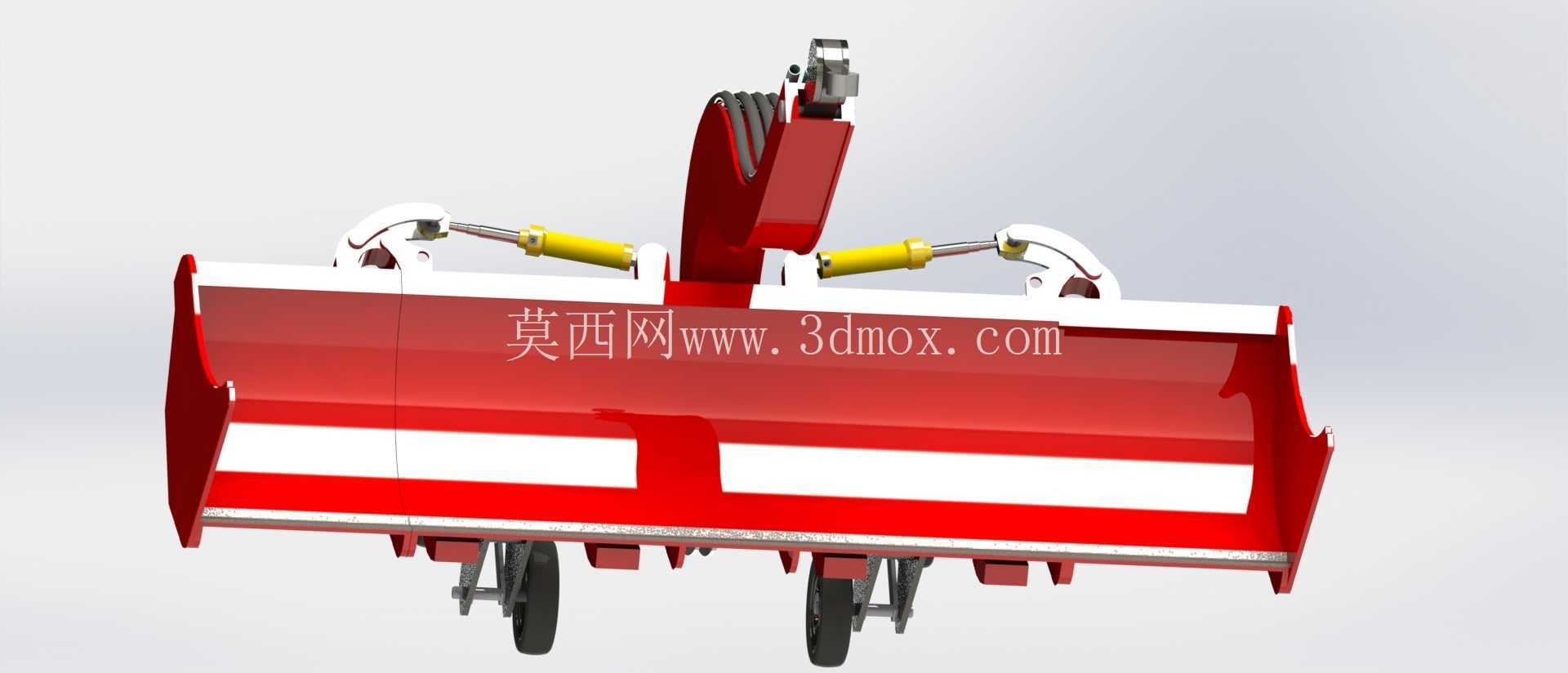

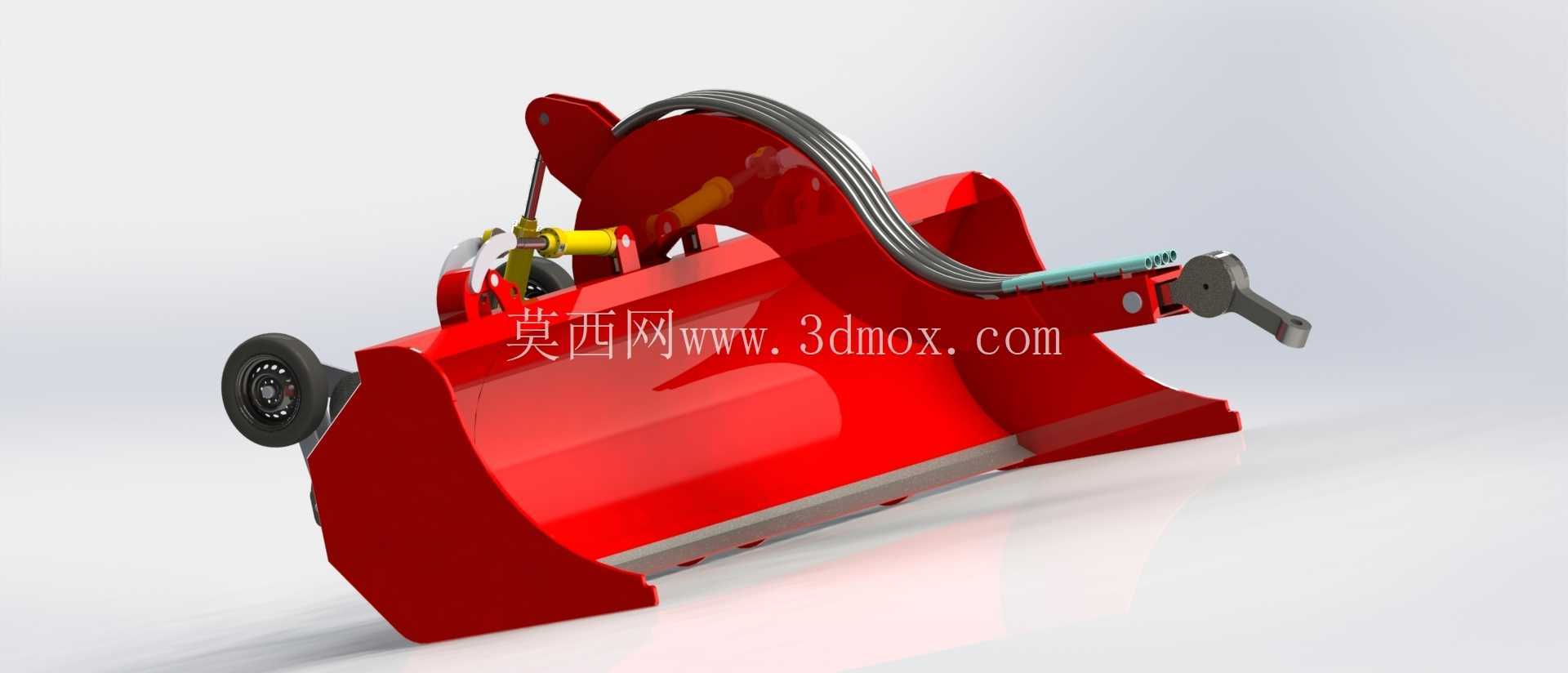

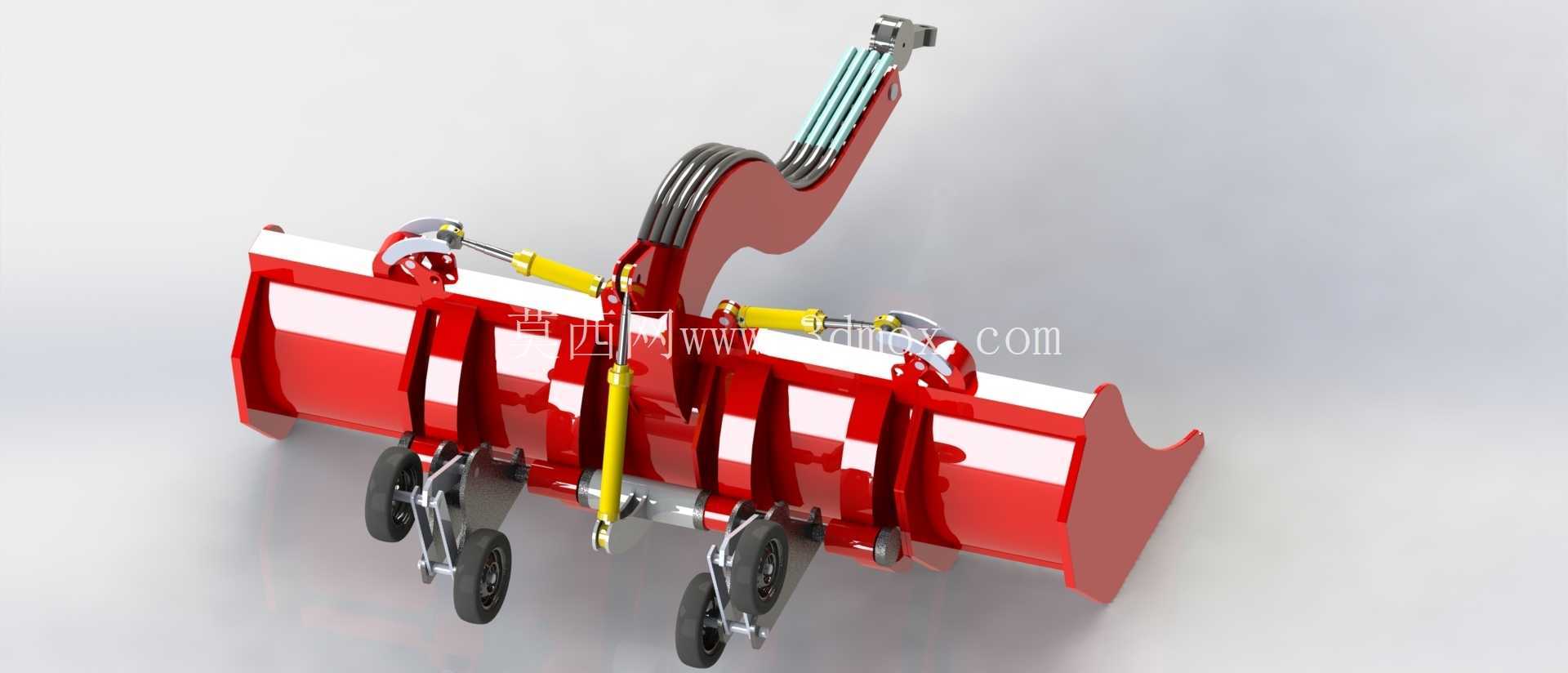

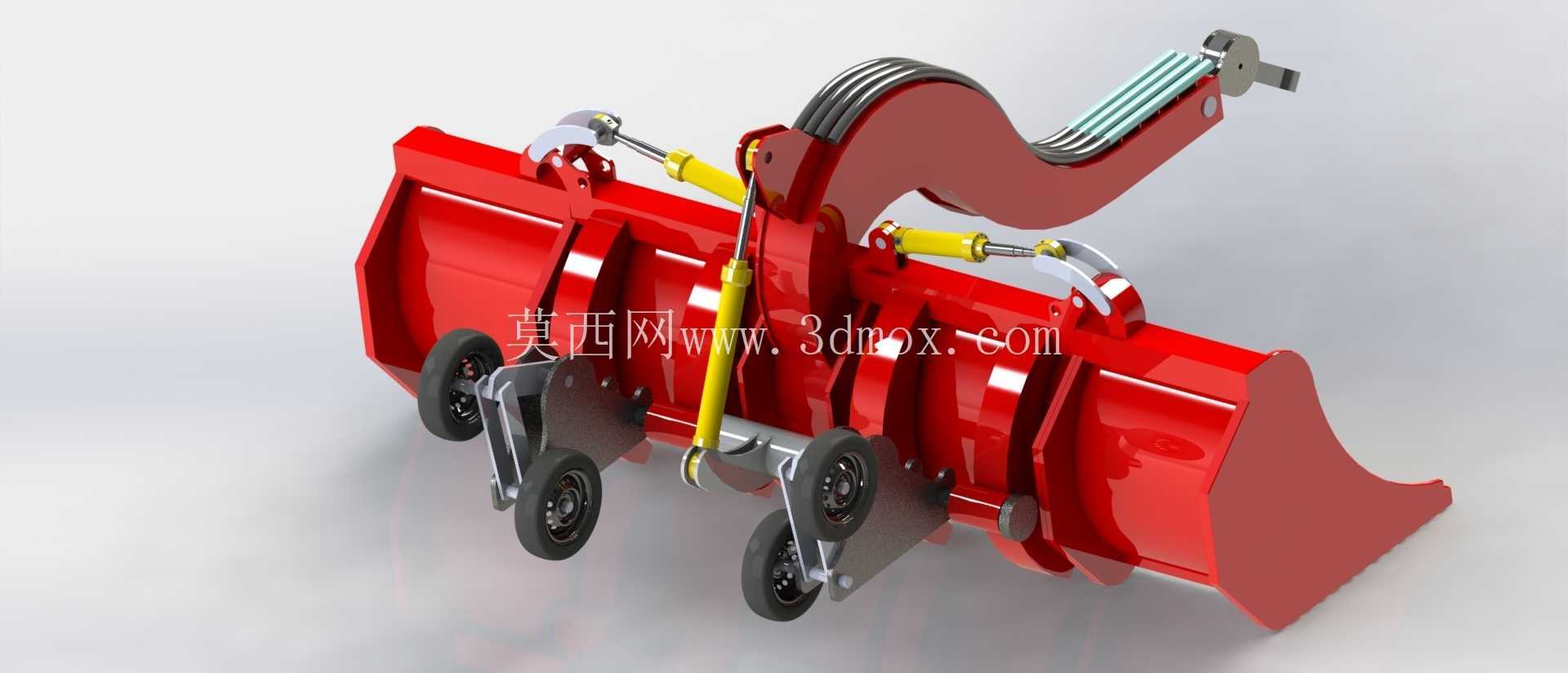

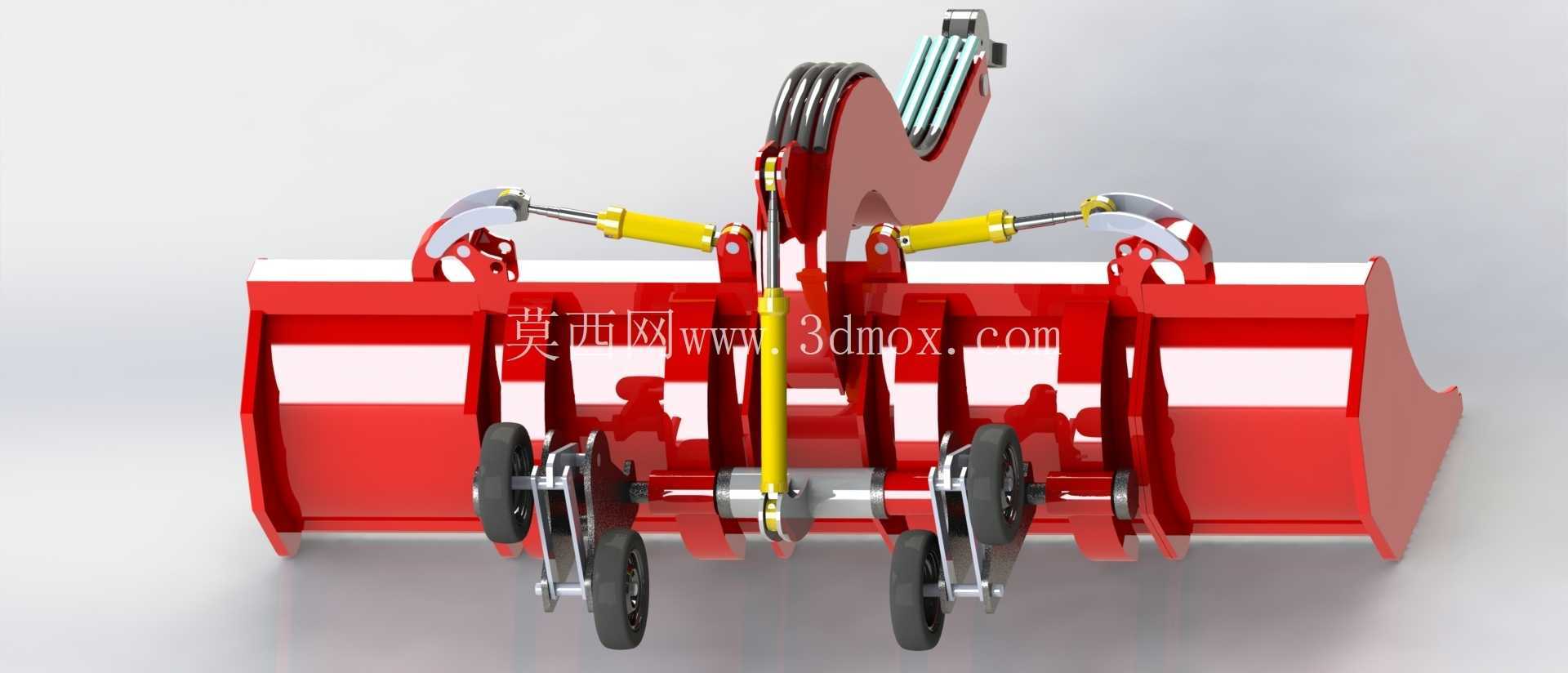

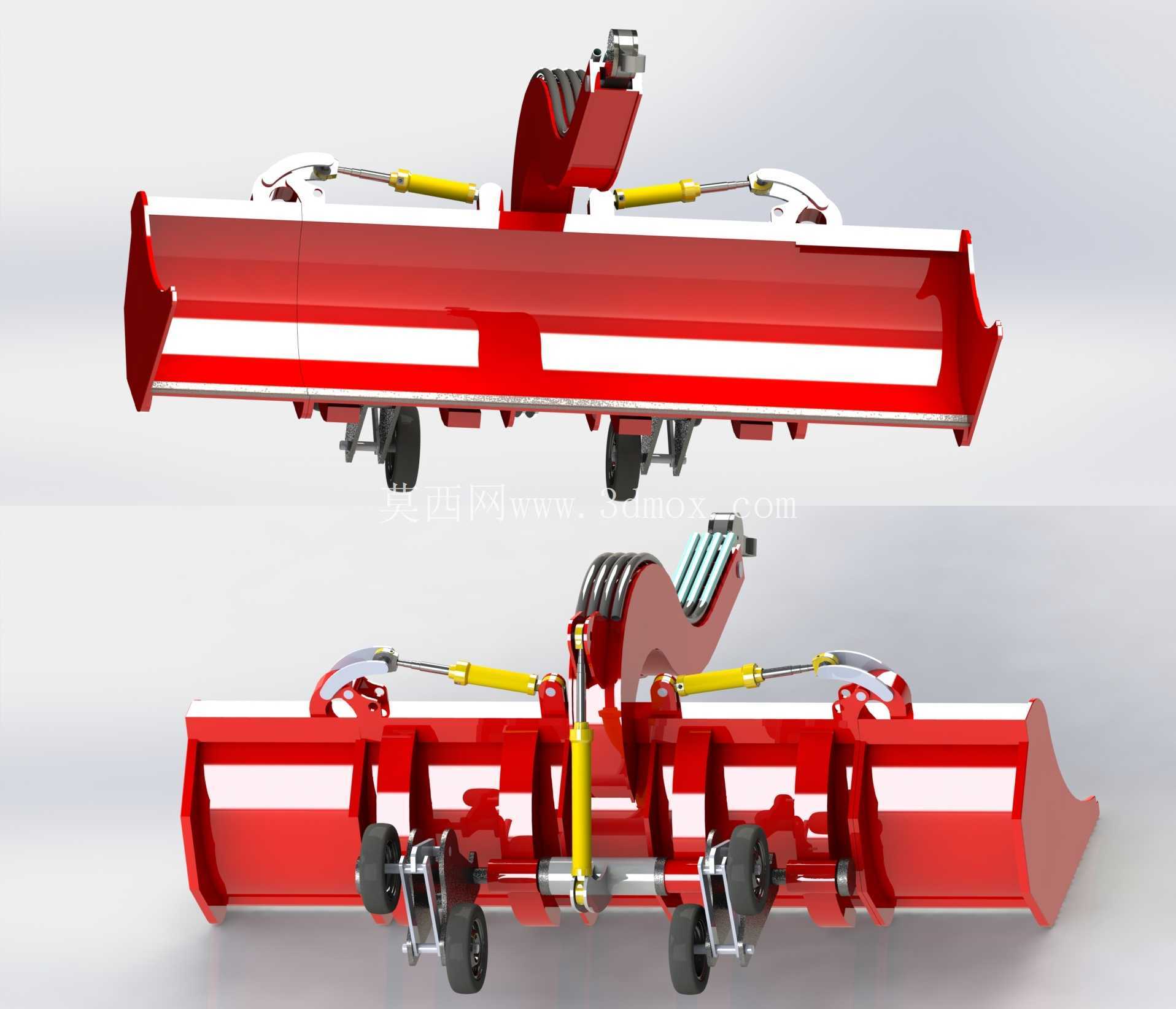

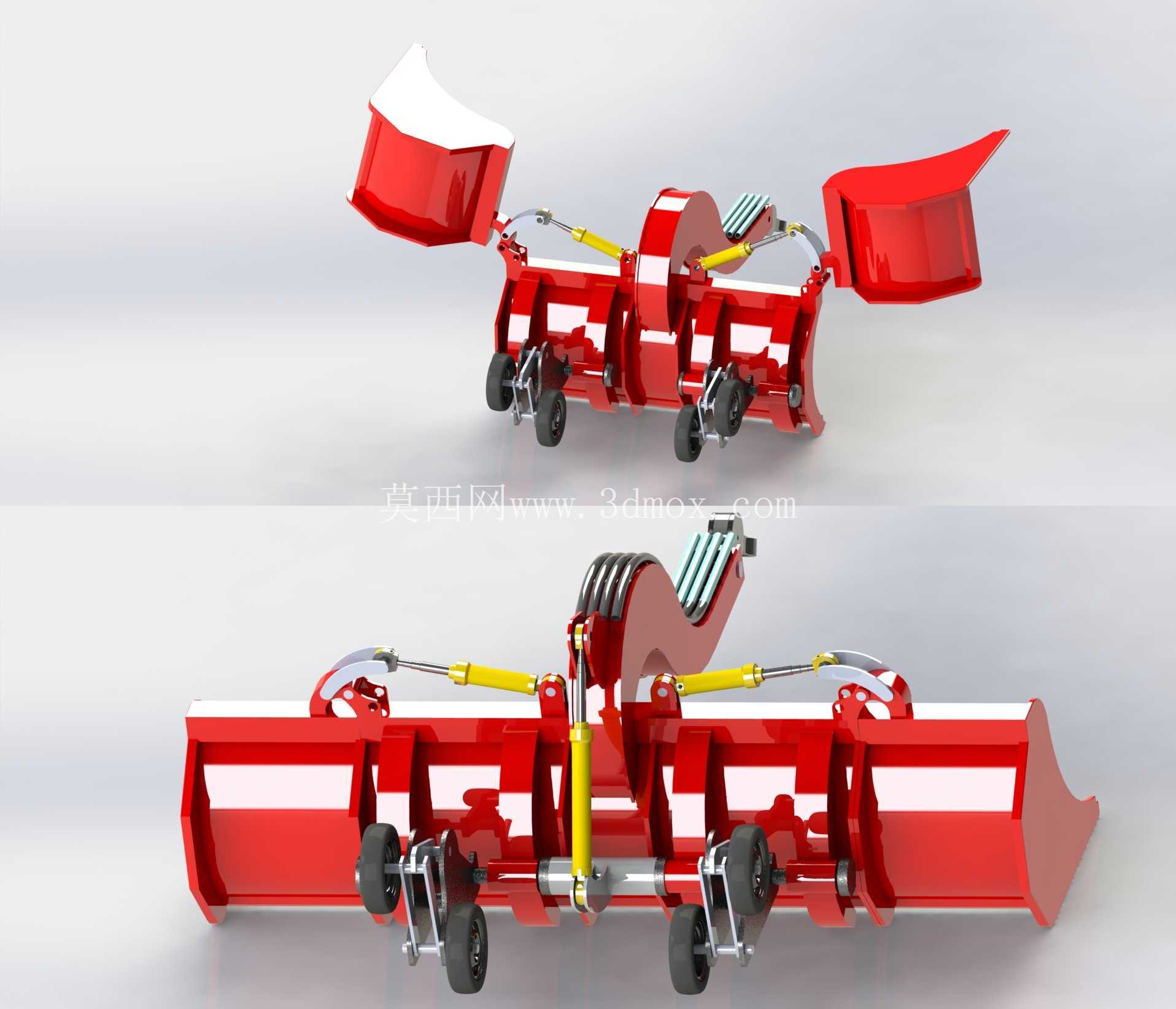

　　这套整平机具主要面向大田播前整地、水田打浆后刮平、设施农业土地平整以及复垦地块找平作业，作业时通过后悬挂或牵引结构连接在农用拖拉机上，随机组行进完成连续刮土、推土与高程找平。机具前端的弧形大铲斗承担集土与推运功能，铲口边缘直接接触地表，可把高处土壤推移至低洼处；铲体上方布置的液压油缸用于改变铲板俯仰角度和工作高度，驾驶员可在行进中根据地表起伏实时调整切削深度。多组限深轮分布在铲体侧下方，轮轴支架与机架刚性连接，作业时轮子贴地滚动，为铲刃提供稳定的高度基准，避免铲口因土壤软硬变化出现过切或飘铲。

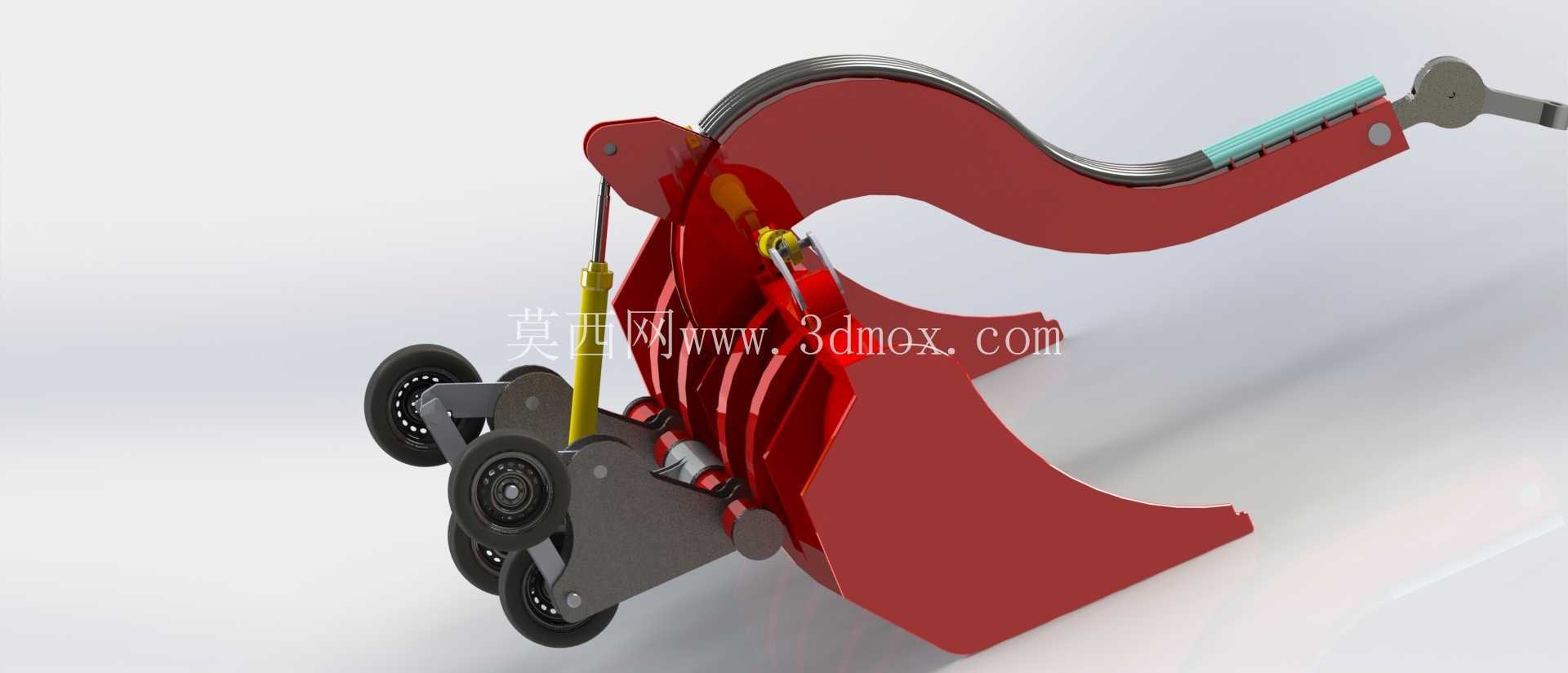

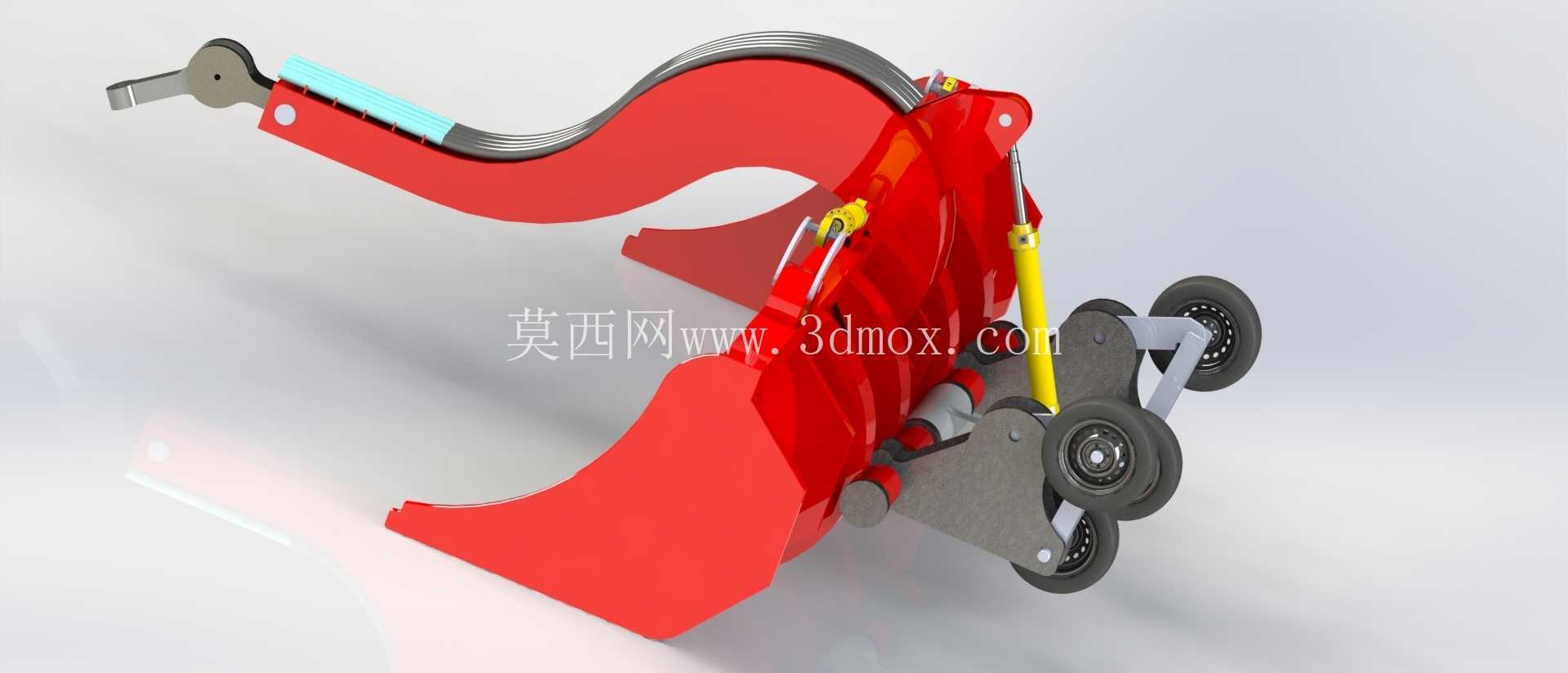

　　上部弯曲臂架内部预留激光接收元件的安装位置，激光接收器捕捉基站发出的旋转水平光束后，将高程偏差信号传递给控制单元，再由液压阀组驱动油缸动作，使铲板始终维持在设定水平面，这也是激光平地作业区别于普通刮平机的核心结构逻辑。建模时需要重点处理悬挂连接座与拖拉机三点悬挂的接口边界：上拉杆铰点、两个下拉杆销轴的间距和摆角范围必须符合常用拖拉机悬挂尺寸，否则机组转弯、提升时会发生干涉。铲斗宽度决定单次作业幅宽，幅宽越大对拖拉机提升力和液压流量要求越高；整机运输高度受弯曲臂架顶端限制，转入道路运输状态时应将铲体提升至安全离地间隙，并确认限深轮不超出机组宽度。

　　机架承力部位采用厚板焊接箱型结构，油缸铰点处设置加强筋，承受铲土阻力和频繁换向带来的冲击；液压管路沿臂架内侧排布，远离铲斗磨耗区，同时预留检修空间。结构设计中还要考虑铲刃磨损后的更换方式、限深轮轴承的密封防泥、油缸行程两端限位以及激光接收杆的可调高度，这些细节直接影响机具在泥泞、秸秆残留和坡地条件下的连续作业可靠性。
