立式不锈钢料斗烧烤炉结构设计

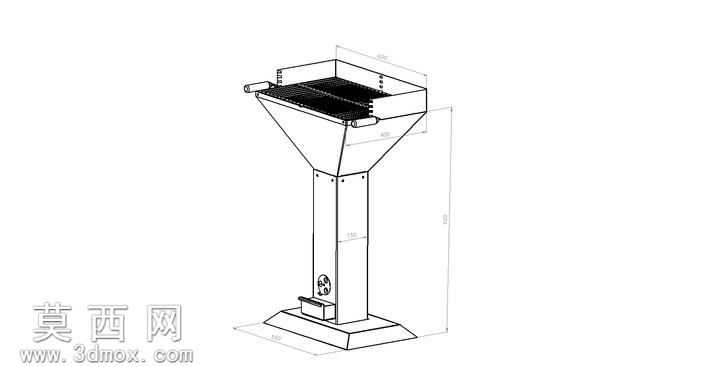

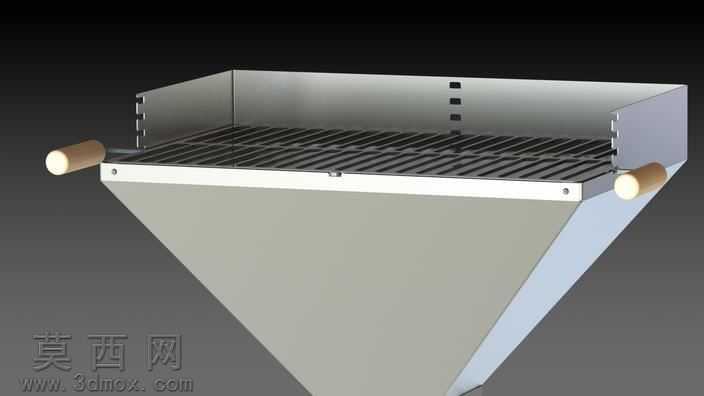

本作品为立式料斗结构烧烤炉的三维设计模型，采用SolidWorks软件完成全参数化建模与装配验证，整体结构遵循户外烧烤设备的实用化设计逻辑，兼顾使用便利性与结构稳定性。建模阶段首先完成底座部件的特征绘制，采用方形配重底座结构，通过拉伸凸台、圆角特征完成底座基体建模，赋予哑光金属喷漆材质模拟铸铁配重的厚重质感，为整炉提供稳定的支撑基础，避免使用过程中出现侧翻风险。立柱部分采用方形空心钣金结构，通过钣金模块的基体法兰、边线法兰特征完成建模，表面赋予拉丝不锈钢材质，立柱下部预留抽拉式接灰盒的安装槽位，接灰盒采用薄钣金折弯结构建模，设置抽拉把手特征，方便使用后清理炭灰，同时立柱上部与料斗炉体通过焊接特征完成装配约束，保证连接强度。上部料斗炉体为核心功能结构，采用上宽下窄的倒锥形斗状设计，通过放样凸台特征完成斗体建模，斗体上部铺设格栅式烤网，烤网采用阵列特征完成等距栅条建模，赋予镀铬金属材质，斗体两侧对称安装木质防烫把手，把手采用旋转特征建模，赋予原木纹理材质，避免挪动炉体时出现烫伤问题。料斗下部设置炭料容纳腔，通过隔板特征与烤网区域分隔，炭灰可顺着锥形斗壁自然下落至下部接灰盒，无需频繁清理烤网区域的积灰。渲染阶段采用深色渐变背景搭建展示场景，添加定向光源模拟室内展示光照效果，调整不锈钢材质的反射参数与粗糙度，还原真实金属的哑光拉丝质感，木质把手调整纹理映射坐标保证纹理走向自然，烤网部分调整高光参数凸显金属镀铬的亮面质感。整体设计充分考虑烧烤场景的使用需求，立式结构减少占地面积，料斗式炭腔设计提升炭料利用率，接灰结构降低清洁难度，所有部件的装配间隙经过干涉检查验证，不存在结构冲突，可直接用于生产加工的图纸参考，也可作为户外炊具设计的结构参考案例。
