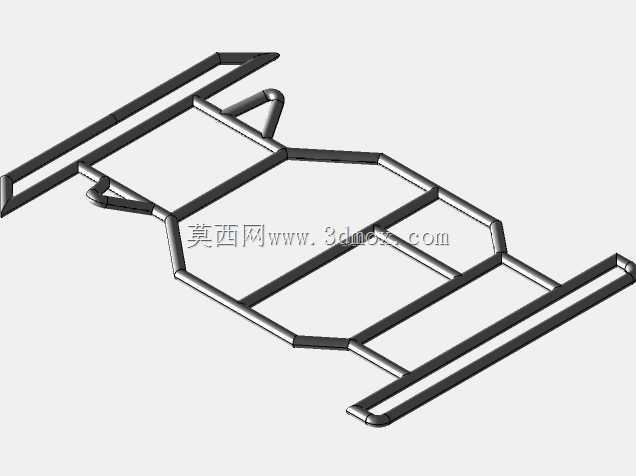

卡丁车管状承载底盘框架结构设计

　　该结构为小型休闲卡丁车的核心承载底盘框架，采用圆管弯折拼接的焊接式结构设计，整体为开放式梯状布局，前端收窄预留转向机构安装空间，中段平直区域用于固定座椅、动力单元与燃油箱，后端延伸段用于安装后轴、传动组件与防撞结构，两侧纵向主管作为主要承力梁，横向连接管通过等间距排布提升整体抗扭刚度，避免车辆在过弯、颠簸路面行驶时出现车架形变。从实际应用场景来看，这类管状底盘多用于场地休闲卡丁车、自制改装越野卡丁车项目，相比冲压钣金式底盘，圆管结构的抗冲击性能更优，在发生低速碰撞时可通过管件的局部形变吸收冲击能量，保护驾乘人员与核心动力部件，同时管件弯折工艺的加工门槛更低，适合小批量定制或个人改装场景使用。

　　设计过程中优先考虑了各部件的安装边界，前端预留的转向立柱安装位匹配常规卡丁车转向节的安装孔距，两侧纵梁的间距适配常见的168F系列通用汽油机安装尺寸，座椅安装区域的横向管位置经过人体工程学排布，保证驾乘人员腿部有充足的操作空间，后轴安装位的同轴度公差控制在合理范围，避免行驶过程中出现轮胎偏磨、传动异响问题。底盘底部的纵向延伸管同时作为侧边防撞梁与脚踏支撑结构，无需额外加装防护件即可满足场地运营的安全要求，管件连接处采用满焊工艺处理，焊缝位置避开应力集中区域，在弯折处预留足够的过渡圆角，避免长期交变载荷下出现焊缝开裂问题。

　　整体框架的离地间隙经过适配调整，既保证场地行驶时的通过性，又将整车重心控制在较低位置，提升过弯时的侧倾稳定性，各安装点位的凸焊螺母位置提前在建模阶段完成匹配，后续装配时无需二次钻孔，可直接完成动力、转向、制动系统的模块化组装，大幅缩短整车装配周期。
