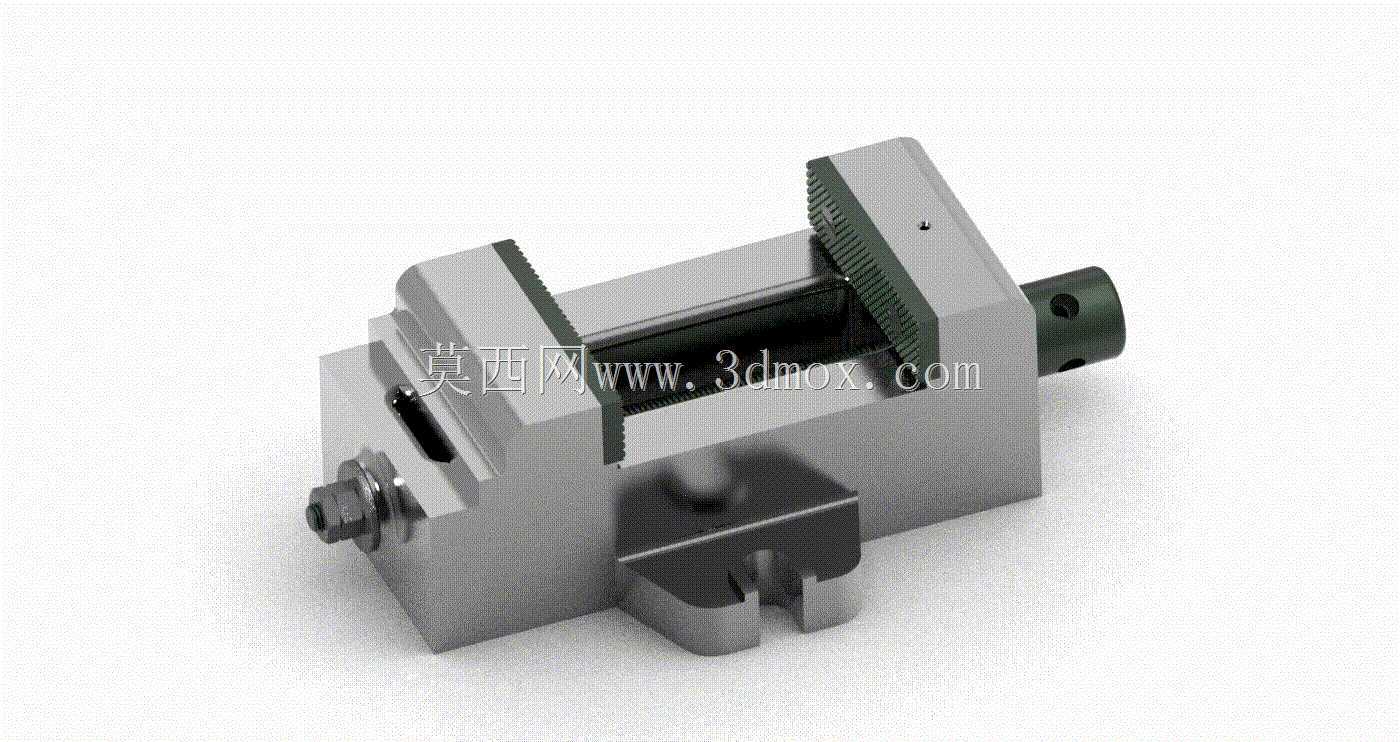

机加工用精密机虎钳夹持工装结构

　　在常规铣削、钻削、小型零件成型加工的工位上，这类机虎钳是机床工作台上最常见的通用夹持工装，区别于普通台虎钳，它的安装基准完全匹配机床工作台的T型槽定位逻辑，不需要额外做复杂的转接工装就能直接固定，钳体底部的定位凸台尺寸严格对应通用T型槽的槽宽公差，安装时只需要将凸台卡入槽内，用两端的压紧螺栓锁紧就能完成固定，重复装夹的定位误差可以控制在0.02mm以内，完全满足普通机加工的精度要求。

　　钳体主体采用铸铁一体铸造成型，经过时效处理消除内应力，避免长期使用出现钳体变形导致的夹持精度下降，钳口位置设计了可更换的钢爪结构，钢爪表面做了齿形防滑处理，针对不同材质的工件可以更换不同齿形、不同硬度的钳口，比如夹持软质铝件时可以换成光面钳口避免夹伤工件表面，夹持锻件毛坯时可以换尖齿钳口提升夹持摩擦力，防止加工过程中工件移位。整个钳身的开合通过端部的螺杆传动实现，螺杆的导程经过匹配设计，转动手柄一圈钳口的移动距离适配常规装夹的进给效率，既不会因为导程太大导致夹持力控制不准，也不会因为导程太小浪费装夹调整时间，钳身的导轨面做了磨削加工，活动钳身沿导轨滑动时的间隙可以通过侧边的调节螺钉调整，长期使用出现磨损后可以通过调节补偿间隙，保持夹持的同轴度。

　　从安装边界来看，这类虎钳的整体高度控制在普通立式铣床、钻床的主轴行程适配范围内，钳口的最大张开距离覆盖常规小型机加工零件的夹持尺寸，不需要垫高就能满足大部分零件的加工高度需求，钳身两侧的安装孔位间距符合通用机床工作台的孔系布局，跨工作台安装时不需要额外打孔适配。在实际生产场景中，这类虎钳除了单独使用外，还可以多台并排安装在工作台上，实现多工位同时装夹，配合数控设备的自动走刀完成批量零件的加工，相比专用夹具，它的通用性更强，不需要针对单一零件做定制化设计，能大幅降低小批量零件加工的工装成本，同时它的维护成本极低，日常只需要定期给螺杆和导轨面加注润滑脂，更换磨损的钳口钢爪就能长期保持使用精度，是机械加工车间里普及率最高的通用夹持工装之一。

　　设计这类虎钳结构时，核心要平衡的是钳体刚性和整体重量的关系，过重的钳体会增加工作台的负载，也会增加安装调整的难度，刚性不足则会在重切削时出现钳身振动，导致加工表面出现振纹，甚至出现工件移位的安全问题，因此在钳身的非受力区域做了合理的减重结构设计，在受力的导轨、钳口、螺杆安装座位置则做了加强筋结构，保证整体刚性满足切削负载要求。
