内燃机多缸曲轴总成结构设计

项目分类:通用机械零部件 发布时间:2024-11-27 ID:813836

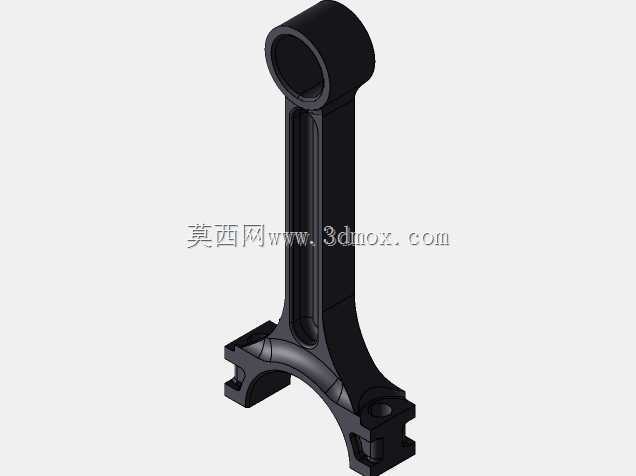

  • 内燃机多缸曲轴总成结构设计

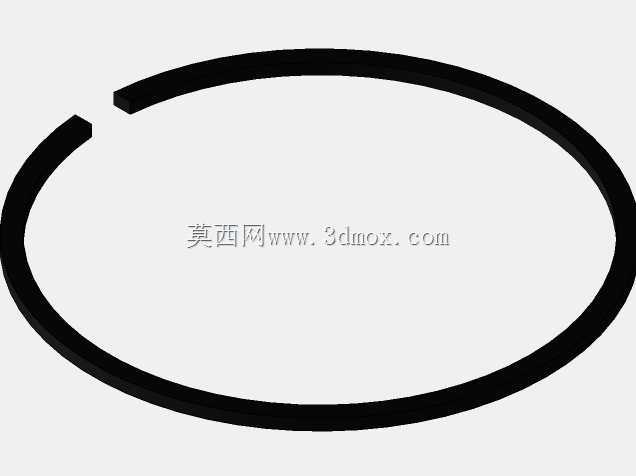

  • 内燃机多缸曲轴总成结构设计

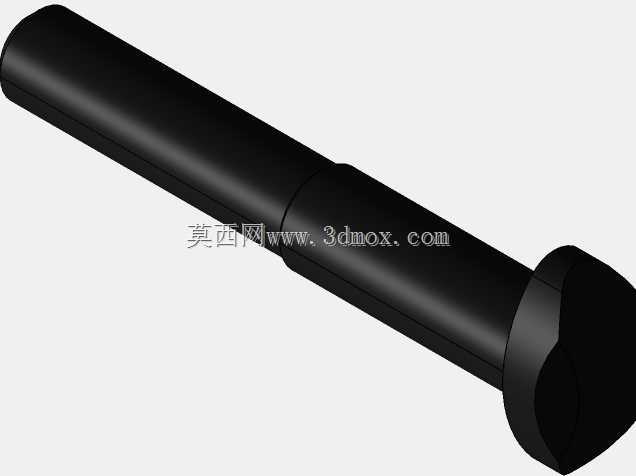

  • 内燃机多缸曲轴总成结构设计

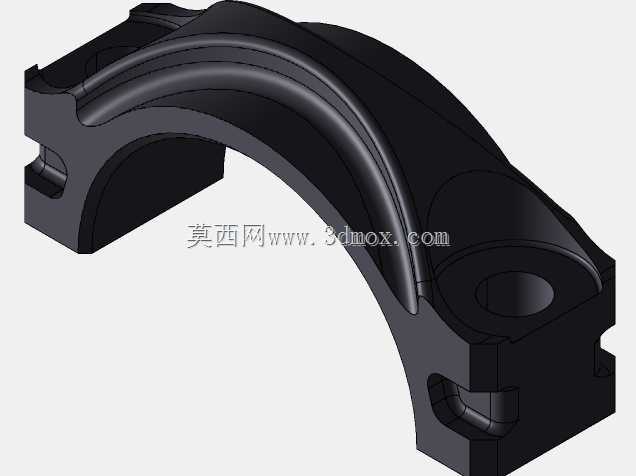

  • 内燃机多缸曲轴总成结构设计

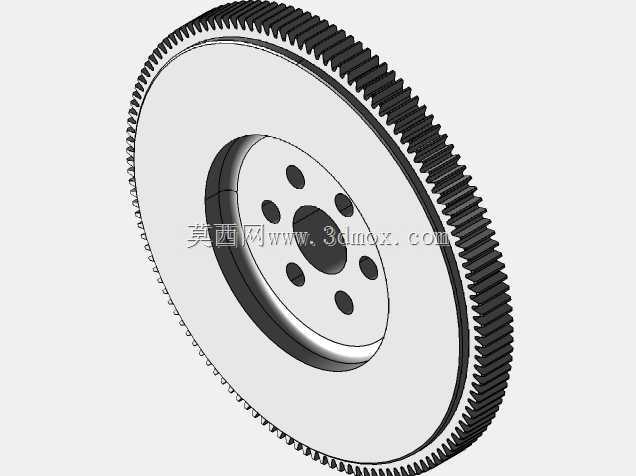

  • 内燃机多缸曲轴总成结构设计

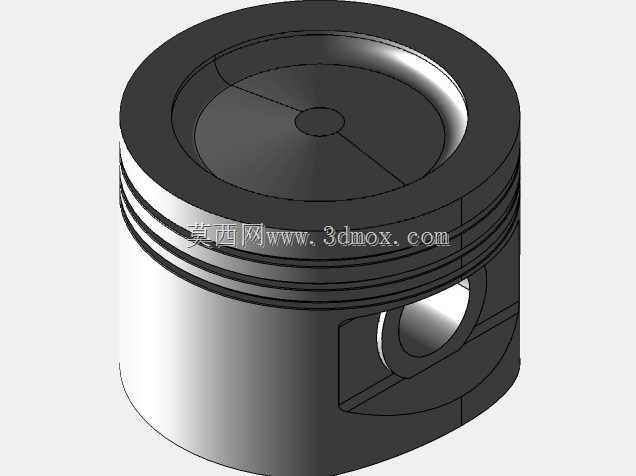

  • 内燃机多缸曲轴总成结构设计

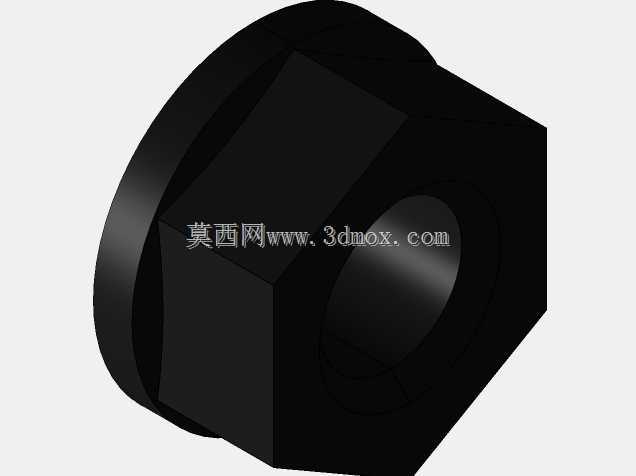

  • 内燃机多缸曲轴总成结构设计
  • 内燃机多缸曲轴总成结构设计
  • 内燃机多缸曲轴总成结构设计
  • 内燃机多缸曲轴总成结构设计
  • 内燃机多缸曲轴总成结构设计

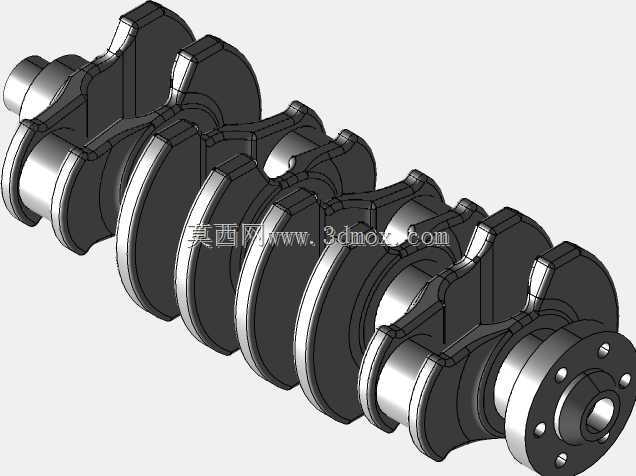

  在往复式内燃机的动力传递链路中,曲轴总成是完成活塞往复运动向旋转运动转换的核心承载部件,其结构合理性直接决定动力输出的平顺性与整机运行寿命。这款多缸曲轴采用整体式锻造结构设计,主轴颈与连杆轴颈沿轴向按做功顺序错开固定相位角,相邻曲拐之间设置平衡块结构,用于抵消活塞连杆组往复运动与曲轴自身旋转产生的一阶、二阶惯性力,降低整机运行过程中的振动幅值。从安装边界来看,曲轴前端预留正时传动、机油泵驱动、水泵驱动的安装轴段与键槽结构,可匹配齿轮传动或链传动的正时系统布置;后端设置法兰连接结构,通过均布的螺栓孔与飞轮组件刚性连接,用于输出扭矩并匹配离合器或液力变矩器的安装接口,各主轴颈的同轴度公差控制在0.02mm以内,保证高速旋转工况下的轴瓦润滑间隙均匀。

  设计过程中,连杆轴颈采用中空结构设计,一方面可降低曲轴整体旋转惯量,减少加速过程的动力损耗,另一方面中空腔可作为润滑油道的组成部分,将主油道输送的压力机油引导至连杆轴颈表面,为连杆大头轴瓦提供持续润滑,轴颈表面设计有圆角过渡结构,避免应力集中导致的疲劳断裂问题,油孔出口位置做倒角处理,防止刮伤轴瓦合金层。在实际应用场景中,这类曲轴可适配直列四缸水冷内燃机,覆盖乘用车动力、小型工程机械动力、固定式发电机组动力等多个使用场景,不同使用场景下可通过调整轴颈表面淬火层深度、平衡块去重量来匹配不同的额定转速与输出扭矩要求。

  曲轴轴向定位采用止推片结构,安装在中间主轴颈两侧,可承受离合器分离、正时链条张紧产生的轴向载荷,控制曲轴轴向窜动量在合理范围内,避免轴瓦端面异常磨损。建模过程中完整还原了各轴颈的尺寸公差、圆角特征、油孔位置、法兰螺栓孔分布、前端键槽结构,可直接用于内燃机整机装配干涉检查、曲轴动平衡仿真分析、润滑系统油路走向验证,也可作为内燃机结构教学的演示模型,帮助设计人员理解曲拐布置与做功顺序的匹配逻辑、平衡块的配重原理、曲轴各段的功能划分。
