曲轴动平衡优化结构三维设计

　　曲轴作为动力传递环节的核心回转部件，其动平衡性能直接决定整套动力总成的运行稳定性、振动幅值与服役寿命，在往复式动力设备、流体输送泵组、工业压缩机等需要将回转运动与直线往复运动相互转换的场景中，曲轴的不平衡量是引发设备整机振动、轴承偏磨、密封件过早失效的核心诱因之一。这套曲轴结构在初始设计阶段就将动平衡校核作为核心设计指标，区别于常规仅做静平衡配重的简易曲轴结构，该结构针对曲柄臂的配重轮廓做了针对性的切削优化，通过调整曲柄臂的质量分布，抵消曲轴销与主轴颈偏心布置带来的旋转惯性力与往复惯性力偶，让曲轴在额定工作转速区间内运行时，各回转平面的剩余不平衡量控制在许用值范围内，无需额外加装外置配重块即可满足G2.5级以上的动平衡精度要求。

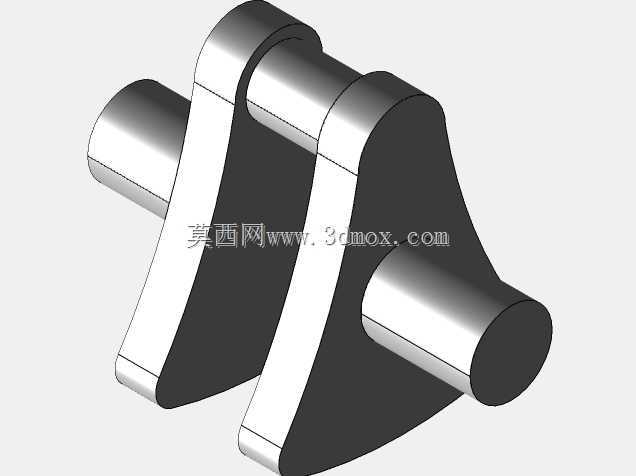

　　从结构布局来看，该曲轴采用整体式锻造结构的设计思路，两端主轴颈保持同轴度公差要求，中间曲柄臂采用流线型过渡轮廓，既避免了直角应力集中带来的疲劳断裂风险，也通过轮廓型线的调整实现质量的合理分布，主轴颈与曲轴销的直径差、曲柄臂的厚度与外轮廓半径都经过质量矩核算，确保每个回转截面的质心尽可能落在主轴颈的回转中心线上。在安装边界层面，两端主轴颈的配合尺寸按照标准滑动轴承的配合公差设计，可直接适配对应规格的轴瓦与轴承座安装位，轴向定位台阶的尺寸与常规动力端的密封腔体、止推片安装位完全兼容，不需要对原有设备的安装腔体做额外改造即可完成替换装配。

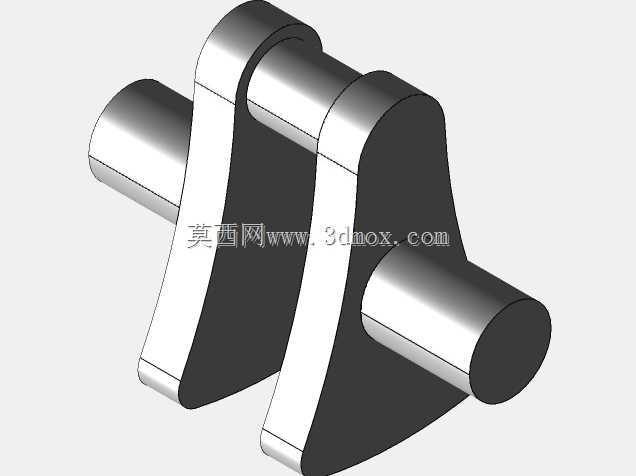

　　实际工程应用中，这类经过动平衡优化的曲轴，在高速运行工况下能将轴承座处的振动速度有效值降低40%以上，有效减少动力传递过程中的无用功损耗，同时降低轴瓦的冲击载荷，延长整套动力端的维护周期。设计过程中针对原始结构与平衡优化后的结构分别做了质量属性分析，通过逐点调整曲柄臂外侧的去除区域，在不降低曲轴整体结构强度、不改变各轴颈配合尺寸的前提下，实现了动平衡性能的提升，避免了盲目增加配重带来的曲轴整体质量上升、转动惯量过大的问题，兼顾了轻量化与运行稳定性的双重需求。

　　曲轴的各过渡圆角位置均按照疲劳强度要求做了圆弧过渡处理，表面粗糙度要求适配常规的磨削加工工艺，可直接用于后续的加工工艺编制与生产试制，也可作为同类曲轴结构动平衡优化的设计参考模板，帮助结构设计人员快速理解曲轴配重优化的核心逻辑，减少动平衡校核阶段的反复迭代次数。
