镂空多面体框架式微观力学结构件

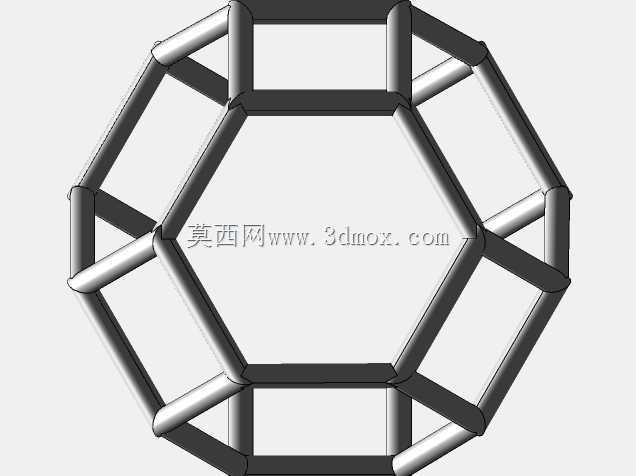

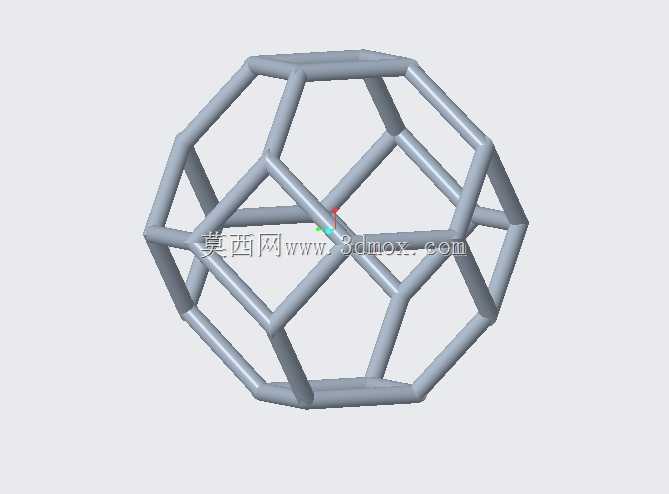

　　这类空间桁架式多面体结构，最早源于对微观物质排布规律的工程化转译，目前在轻量化承载结构、多孔吸能材料、流体整流构件领域有大量落地应用。从结构构型来看，整体为对称闭合多面体框架，所有棱边采用等截面圆杆构型，相邻杆件在节点处平滑过渡，不存在应力集中的尖锐夹角，整个结构无额外冗余支撑，依靠空间几何构型实现力学性能的最优分配。在实际工程应用中，这类结构常被作为多孔材料的基础胞元，通过阵列排布形成大尺寸的轻量化填充构件，用在轨道交通车辆的吸能舱、航空航天装备的夹层结构内部，相比传统蜂窝填充结构，该构型在三个正交方向上的力学性能更趋近于各向同性，不会出现某一方向承载能力骤降的问题，面对多向冲击载荷时能通过杆件的逐次屈曲变形吸收能量，避免结构瞬间坍塌失效。

　　设计这类结构时，首先要确定整体外接球的边界尺寸，根据实际安装空间的限制调整棱边杆件的截面直径，杆件直径过大会导致整体结构重量超标，失去轻量化优势，直径过小则会让整体结构的屈曲临界载荷过低，无法满足承载要求。节点处的过渡圆角需要匹配杆件直径设置，避免加工过程中出现应力开裂，同时要保证所有杆件的轴线交汇于理论节点位置，加工或3D打印成型时的位置偏差不能超过杆件直径的十分之一，否则会在节点处产生附加弯矩，大幅降低结构的实际承载能力。在流体整流场景中，这类镂空框架结构可以作为流道内的扰流构件，均匀打散大尺度涡流，降低流道内的压力脉动，相比传统的孔板整流结构，其镂空率更高，流阻损失更小，不会在构件后方形成大面积的滞流区。

　　做结构仿真验证时，需要分别对单胞结构做轴向压缩、径向冲击、多向载荷下的力学性能测试，根据仿真结果微调杆件的截面参数，保证在给定的重量限制下，结构的刚度、强度、吸能效率都达到设计指标。安装这类结构作为填充胞元时，相邻胞元之间要保证节点对齐，避免出现杆件错位导致的局部应力集中，整体结构的外轮廓要和安装舱体内壁完全贴合，防止受载时出现整体滑移。
