柴油机燃油输送供油结构设计

　　在中小功率柴油动力单元的燃油供给系统里，这类柱塞式输油泵是保障低压油路稳定供油的核心部件，多数配套在单缸或小排量多缸柴油机上，覆盖农用机械、小型工程机械、固定式柴油发电机组这类应用场景，负责把油箱内的柴油加压后输送到高压喷油泵的进油端，避免高转速工况下出现供油不足、油路气阻的问题。从实际装车工况来看，这类泵体直接安装在柴油机缸体侧的预留安装位，依靠发动机凸轮轴上的偏心轮驱动柱塞做往复运动，不需要额外的动力输入，整体结构紧凑，不会额外占用动力舱过多布置空间。

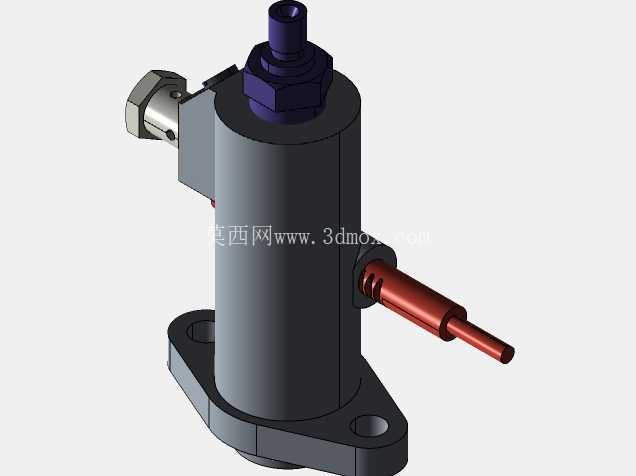

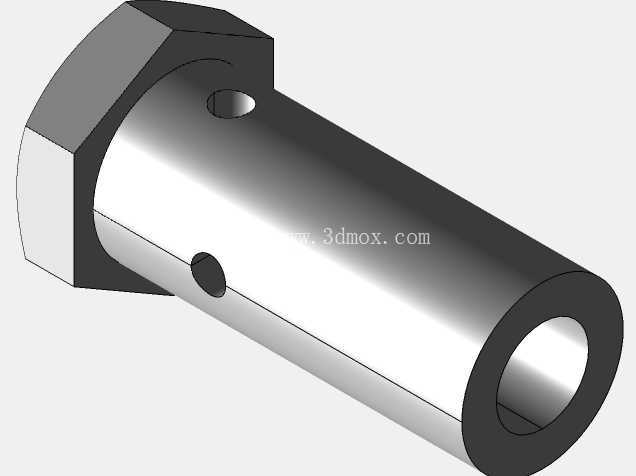

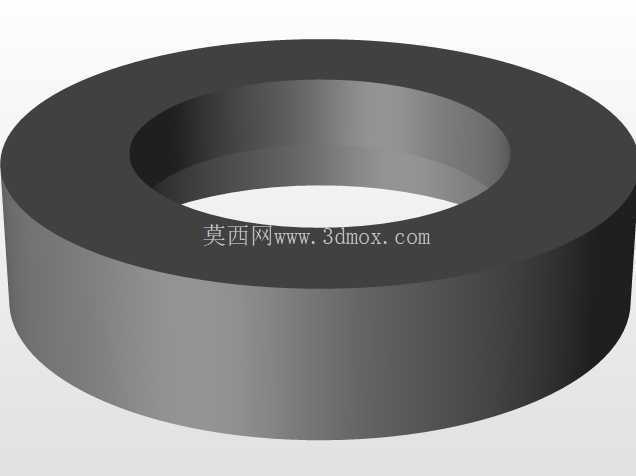

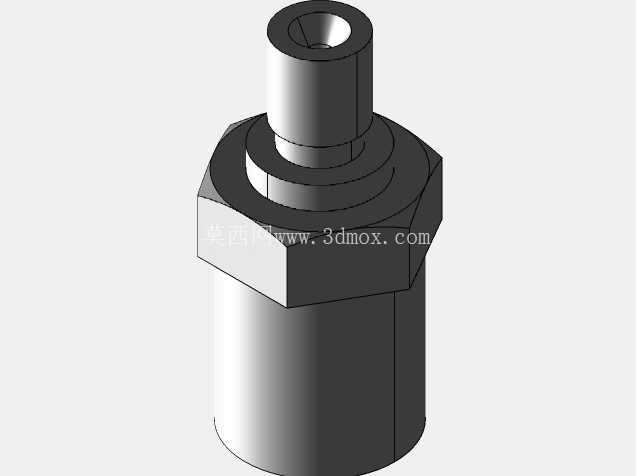

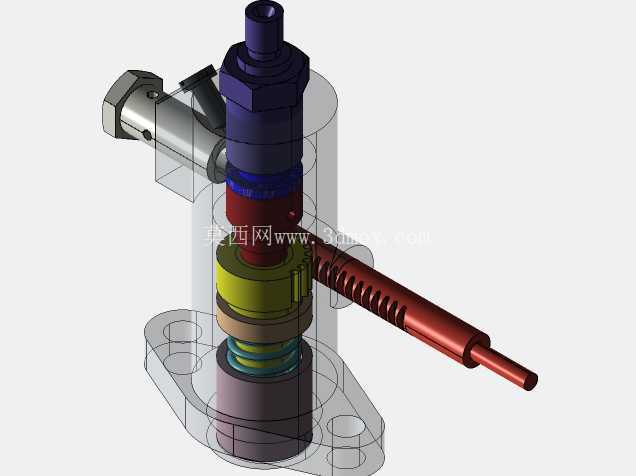

　　从结构设计逻辑来看，整个泵体采用一体化铸造成型的壳体作为承载主体，底部带两个安装孔的法兰边直接贴合缸体安装面，安装孔的中心距、法兰厚度都严格匹配对应机型的安装边界，安装时只需要在结合面加装耐油密封垫，穿入两个固定螺栓即可完成装配，不需要额外做位置调整，适配性很强。泵体上部的出油接头采用标准锥面密封结构，和高压油路的金属油管直接连接，密封锥面的角度、螺纹规格都沿用行业通用尺寸，现场维修替换时不需要重新加工管路接头。侧面伸出的进油接头带快接式锁紧结构，和油箱来的低压软管连接时，只需要推入卡紧就能完成密封，装配效率比传统螺纹接头高很多，也能避免长期震动后出现接头松动漏油的问题。

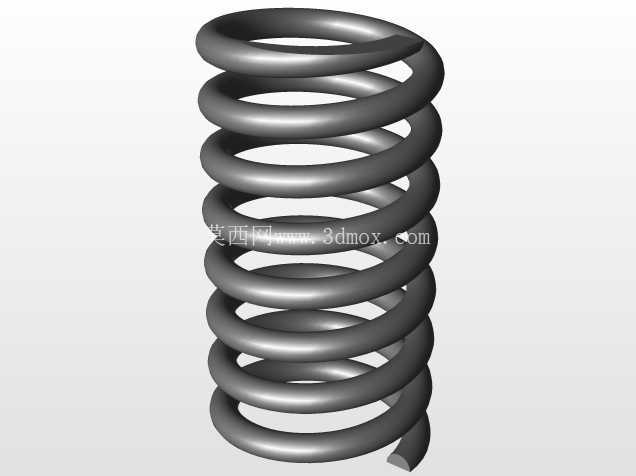

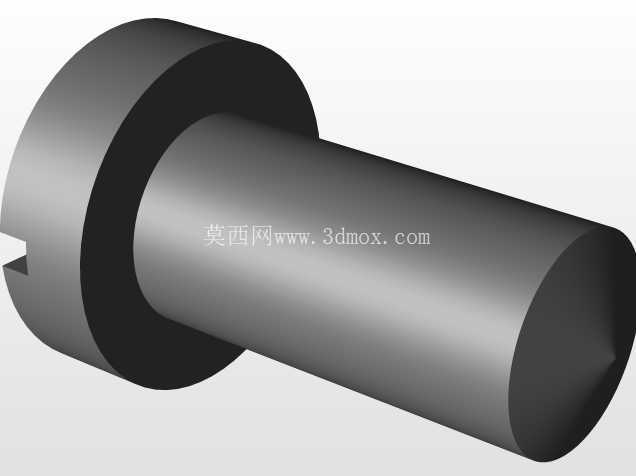

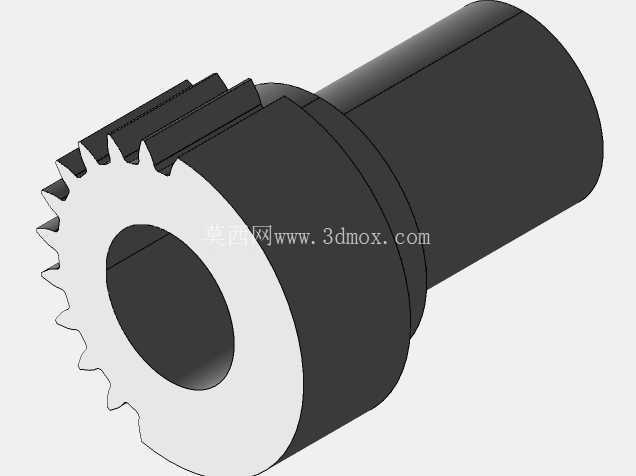

　　柱塞副作为整个泵的核心功能部件，设计时预留了足够的往复行程，能够在发动机不同转速区间都提供稳定的输油压力，怠速工况下输油量能满足怠速供油需求，额定转速下的输油量比发动机最大耗油量高出30%左右，预留足够的余量避免大负荷工况下供油不足。泵体内部集成了止回阀结构，能够在柱塞回程时自动关闭出油通路，避免油路内的燃油倒流，保障停机后油路内保持一定的残余压力，下次启动时不需要长时间手动泵油排空气。侧面伸出的手动泵油杆是专门为首次加注燃油、或者油路维修后排空气设计的，在发动机未启动的状态下，反复按动这个泵油杆就能手动建立低压油路压力，把管路内的空气通过排气螺钉排出，解决日常维护中的排气难题。

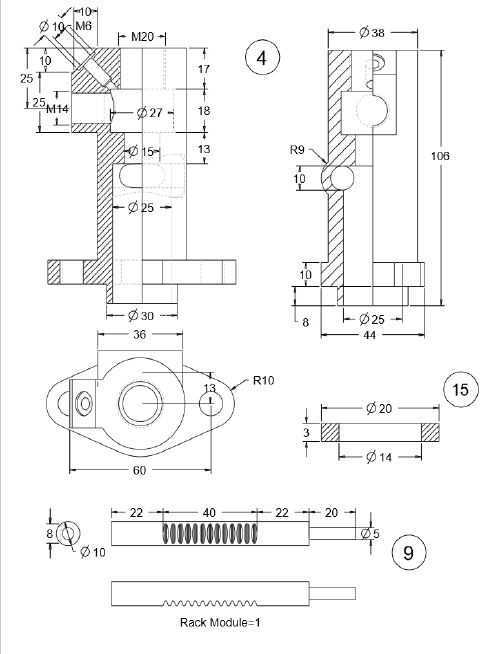

　　从外形尺寸的边界来看，整个泵体的最大外径控制在80mm以内，总高度（含顶部出油接头）不超过150mm，侧向伸出的进油、手动泵油部件总宽度不超过180mm，完全适配小型柴油机侧部的狭窄安装空间，不会和周边的启动马达、机油滤清器、管路支架等部件产生干涉。安装法兰的厚度为12mm，能够承受凸轮轴驱动柱塞时产生的周期性冲击载荷，长期运行不会出现法兰变形、安装面漏油的问题。所有外露的金属部件都做了氧化或者镀锌防锈处理，能够适应柴油机舱内高温、高油雾、多震动的恶劣工作环境，正常使用周期内不会出现表面锈蚀、部件卡滞的问题。

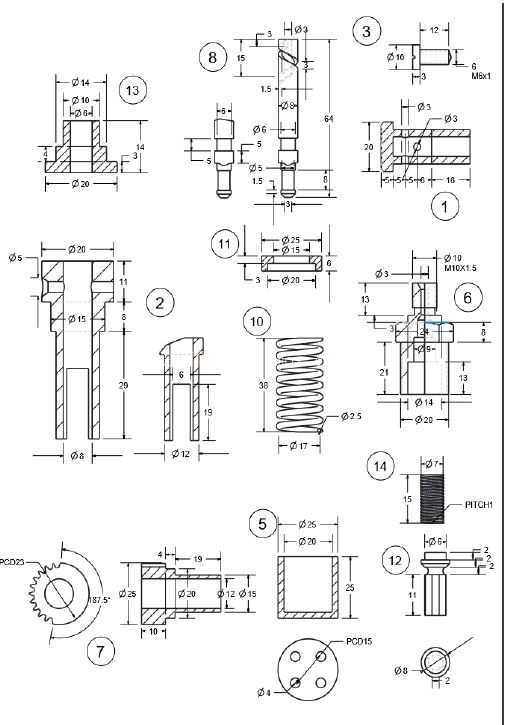

　　在实际选型匹配时，需要重点核对安装法兰的孔位尺寸、驱动柱塞的顶杆伸出长度、进出油接头的规格，只要这几个参数匹配，就能直接替换同类型的输油泵，不需要对油路或者安装位做改动。建模过程中对柱塞的运动行程、泵腔容积变化都做了参数化关联，调整柱塞直径、行程参数就能快速衍生出不同输油量的型号，适配不同功率段的柴油机需求，壳体的安装法兰部分也做了参数化设计，可以根据不同机型的安装位快速调整孔位、法兰外形，缩短同系列产品的开发周期。整个结构没有复杂的异形曲面，所有配合面都是规则的圆柱面、平面，加工时只需要普通车床、钻床就能完成所有工序，加工成本低，适合批量生产，后期维修时的配件也很容易采购，降低了终端用户的使用维护成本。
