音频接线端子组件三维结构设计

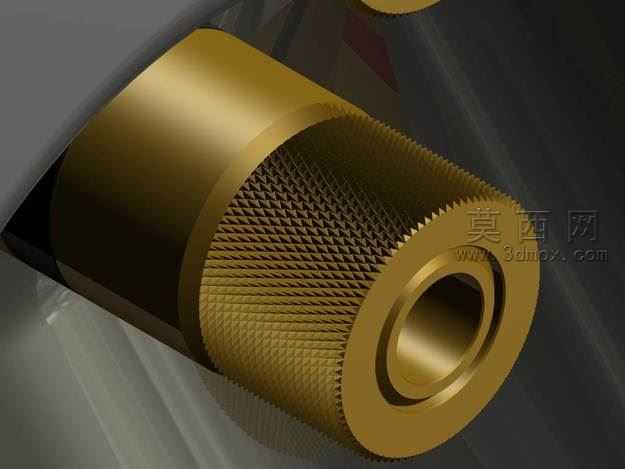

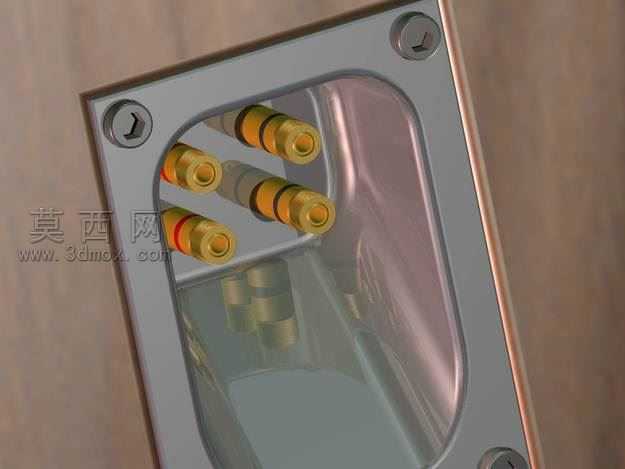

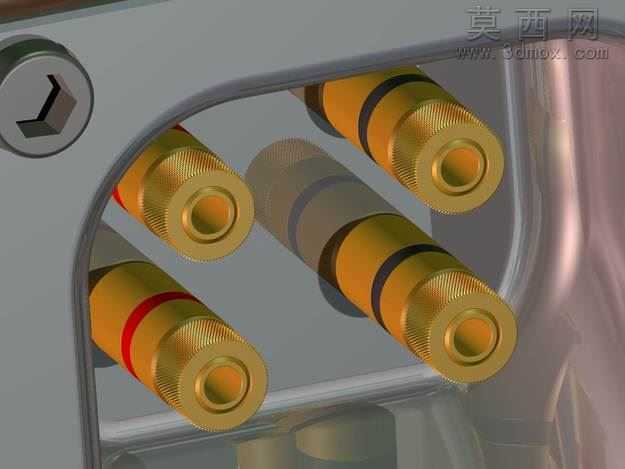

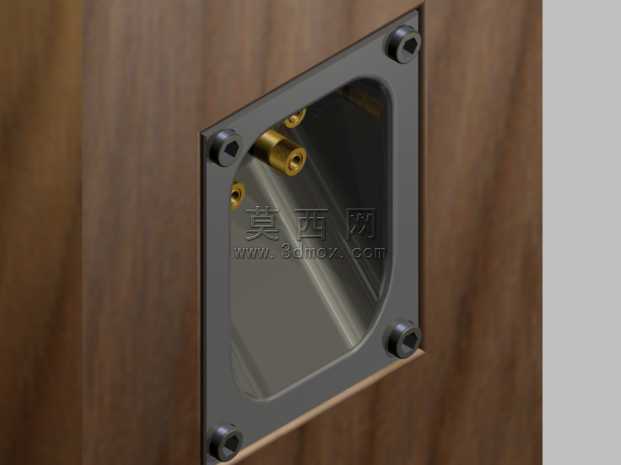

本作品为音频接线端子组件的三维建模设计成果，采用Autodesk Inventor软件完成全参数化建模与渲染工作。建模阶段首先对端子组件的整体装配关系进行梳理，区分金属插芯、绝缘隔层、固定基座、锁紧螺丝四大核心组成部分，针对金属插芯部分采用回转特征结合滚花纹理的建模方式，精准还原插芯表面的防滑滚花结构，保证模型细节与实物加工特征完全匹配；绝缘隔层部分通过拉伸切除特征完成不同色环的分区建模，红、黑、灰三色绝缘环的尺寸公差严格按照行业通用接插件标准设定，确保装配后各端子之间的绝缘间隙符合安全规范。固定基座采用一体化建模思路，对基座的内凹安装槽、侧边定位孔、螺丝沉孔等结构逐一进行特征构建，内六角锁紧螺丝单独建模后按照装配约束关系与基座完成配合，还原真实产品的锁紧固定结构。材质渲染阶段为金属插芯赋予黄铜金属材质，调整材质的粗糙度、金属度参数模拟真实铜件的哑光金属质感，绝缘隔层分别赋予对应颜色的硬质塑料材质，固定基座赋予灰色工程塑料材质，螺丝赋予不锈钢金属材质，通过场景打光突出各部件的材质差异与结构层次。设计过程中充分考虑端子组件的实际使用场景，对插芯的插拔导向角度、基座的安装定位尺寸进行优化，既保证各端子之间的信号隔离效果，也兼顾装配时的操作便利性，整体模型结构完整，细节还原度高，可用于音频设备接口结构展示、接插件装配教学以及相关产品的设计参考。
