酒吧轮旋转直线转换机构三维设计

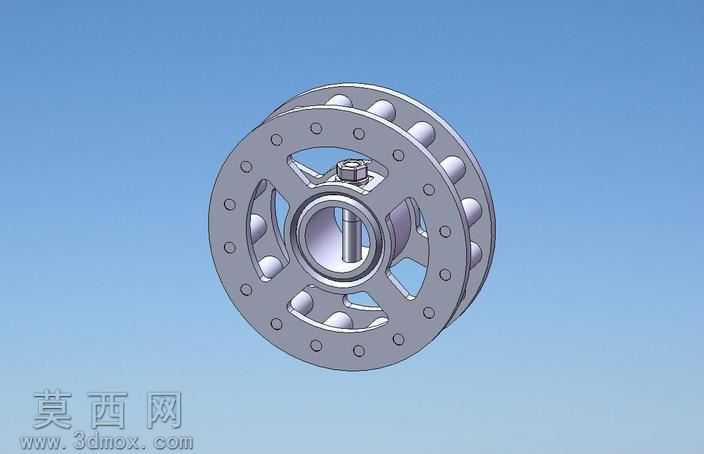

本作品为酒吧轮传动构件的三维建模设计，核心功能是实现旋转运动与直线运动的相互转换，建模过程中严格遵循机械传动的设计规范，对构件的每一处细节都做了精准还原。首先在三维建模阶段，设计师先梳理轮体的整体结构逻辑，将构件拆分为外圈法兰盘、中间传动轮体、中心轴承座、连接销轴四个核心模块，分别进行参数化建模：外圈法兰盘均匀排布多组安装孔位，孔位的间距、孔径都按照实际装配公差设定，盘体边缘做了倒角处理避免应力集中；中间传动轮体的周向均匀设置多组凸起传动块，传动块的曲面弧度经过反复调整，保证运动转换过程中受力均匀、传动顺畅无卡顿；中心轴承座的内孔尺寸与标准轴承参数完全匹配，内壁的粗糙度通过材质贴图做了仿真还原，保证虚拟装配时的干涉检查结果准确。材质渲染阶段，整体构件采用金属哑光银灰材质，模拟合金钢加工后的表面质感，对传动接触面、安装孔内壁做了细微的纹理处理，还原机械加工后的刀纹效果，销轴部位做了金属亮面处理，区分不同构件的材质差异，渲染时采用蓝天背景搭配柔和的环境光，让构件的结构层次清晰可见，每一处镂空、倒角、装配间隙都能直观呈现。结构设计上，轮体的镂空结构既减轻了整体构件的重量，又能在运转过程中减少风阻、方便散热，中心的销轴与轴承座采用间隙配合的装配设计，保证旋转过程中的同轴度，周向的传动块与外部配合件接触时，曲面设计可以将旋转扭矩平稳转化为直线方向的推力，避免刚性冲击。整个建模过程中经过多次干涉检查，确认所有装配部件之间无碰撞、无间隙超差问题，构件的所有尺寸参数都符合机械设计的通用标准，既可以作为机械原理教学的演示模型，也能为同类运动转换机构的设计提供参考，直观展现旋转与直线运动转换的结构逻辑。
