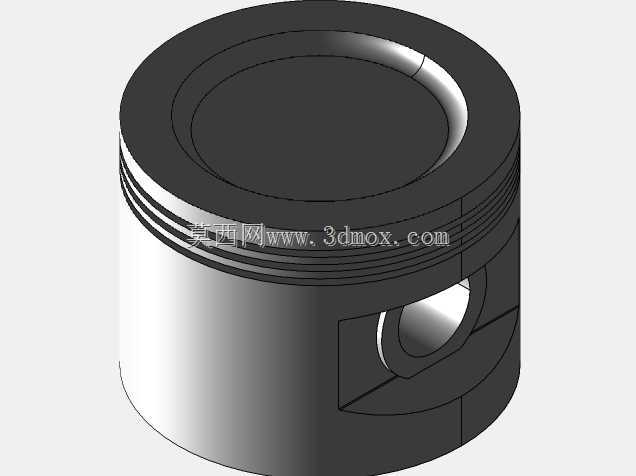

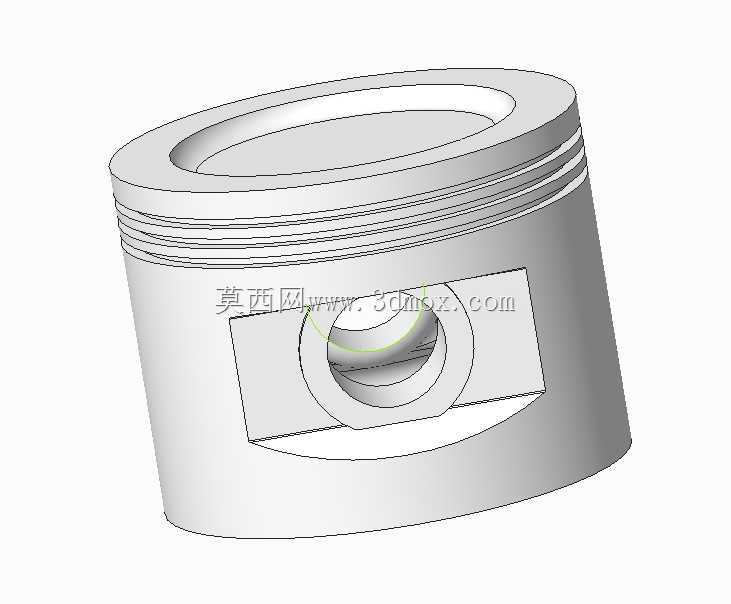

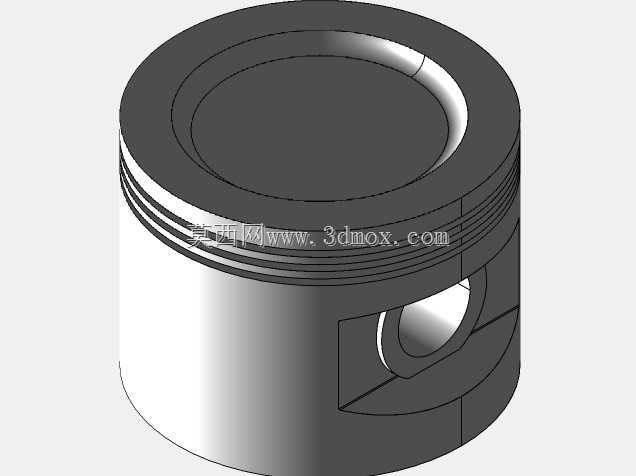

往复式发动机活塞结构三维建模

　　在往复式内燃机的核心运动副设计中，活塞是直接参与能量转换的关键承压部件，其结构合理性直接决定整机的动力输出效率、密封可靠性与运行寿命。从实际装机场景来看，该活塞适配小排量车用往复式汽油机，工作时需在气缸套内做高频往复直线运动，顶部直接承接燃烧室爆燃产生的高温高压燃气推力，通过活塞销将作用力传递给连杆，最终驱动曲轴旋转完成动力输出，同时需配合活塞环组完成燃烧室与曲轴箱之间的气密封、油膜调控与热量传导。

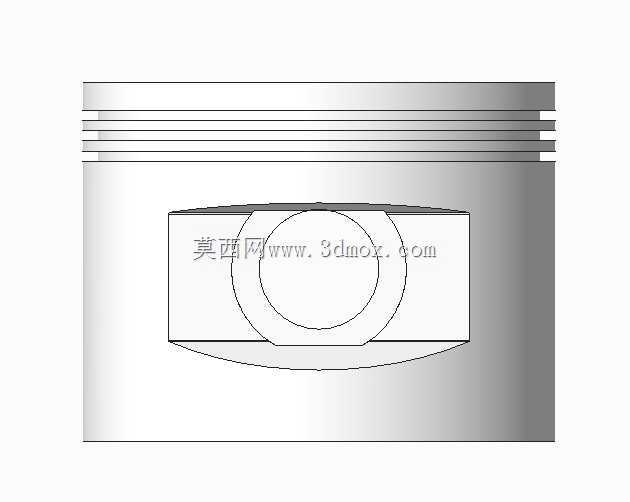

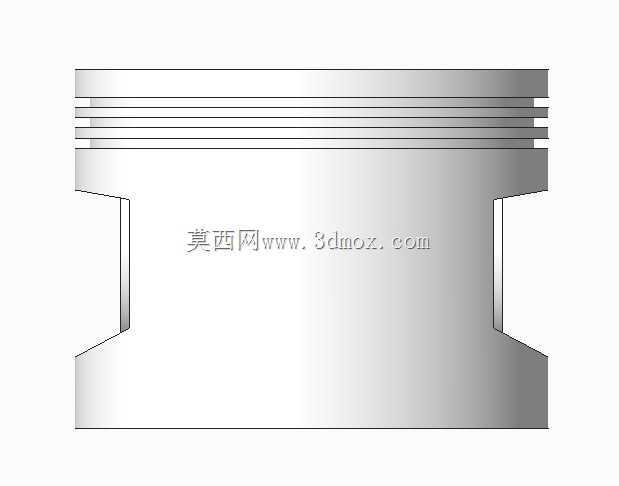

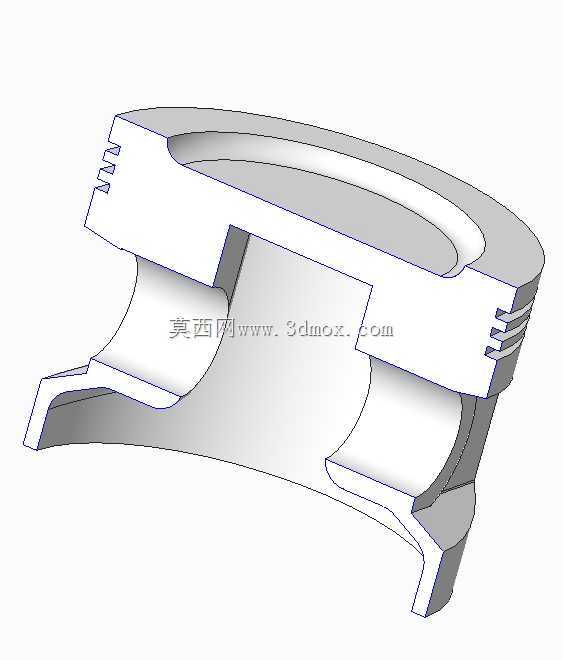

　　从结构设计逻辑来看，该活塞采用典型的筒形整体式结构，顶部为浅盆型燃烧室凹坑，可匹配对应排量机型的压缩比设计要求，引导混合气形成合理的涡流运动，优化燃烧效率。头部设置多道环槽，从上至下分别适配气环与油环，气环负责封堵燃烧室高压燃气下窜通道，油环则负责刮除气缸壁面多余润滑油，避免机油窜入燃烧室参与燃烧，环槽的加工精度直接决定环组的浮动贴合效果，是密封性能的核心保障。裙部采用变椭圆中凸型线设计，可抵消工作状态下热膨胀与侧推力带来的形变，保证活塞在全工况温度区间内与气缸壁保持均匀贴合，避免拉缸、敲缸等故障，裙部开设的活塞销座孔采用加强筋过渡结构，可分散活塞销传递的交变冲击载荷，避免销座位置出现应力集中开裂。

　　从安装边界与尺寸匹配角度，该活塞的外径需与对应缸径的气缸套保持微米级配合间隙，间隙值需兼顾热膨胀余量与运动导向需求，过小会导致热态卡滞，过大则会引发敲缸与密封失效。活塞销孔的同轴度、裙部圆柱度均有严格形位公差要求，建模过程中需重点还原环槽的倒角、销座的卸荷槽、裙部的型线变化等细节，保证后续仿真分析、虚拟装配环节的精度，可直接用于发动机运动仿真、零部件教学演示、结构优化迭代等场景，帮助设计人员快速验证活塞与连杆、气缸套、活塞环等周边部件的装配干涉情况，缩短整机研发的迭代周期。
