刚性凸缘法兰联轴器传动连接件结构

项目分类:通用机械零部件 发布时间:2024-11-27 ID:814033
  • 刚性凸缘法兰联轴器传动连接件结构
  • 刚性凸缘法兰联轴器传动连接件结构
  • 刚性凸缘法兰联轴器传动连接件结构

  这类刚性法兰联轴器是轴系传动场景里应用极广的基础连接件,常见于中小功率的工业传动链路,比如轻工输送线的辊筒驱动、小型泵组的电机与泵体对接、普通机床的进给轴传动端,只要是对中精度有保障、传动过程无显著冲击载荷的工况,都能见到这类结构的身影。它的核心作用是将两根独立轴的轴端牢固对接,传递额定扭矩的同时,维持轴系的回转同轴度,避免传动过程中出现偏摆、振动导致的轴承磨损或密封件失效。

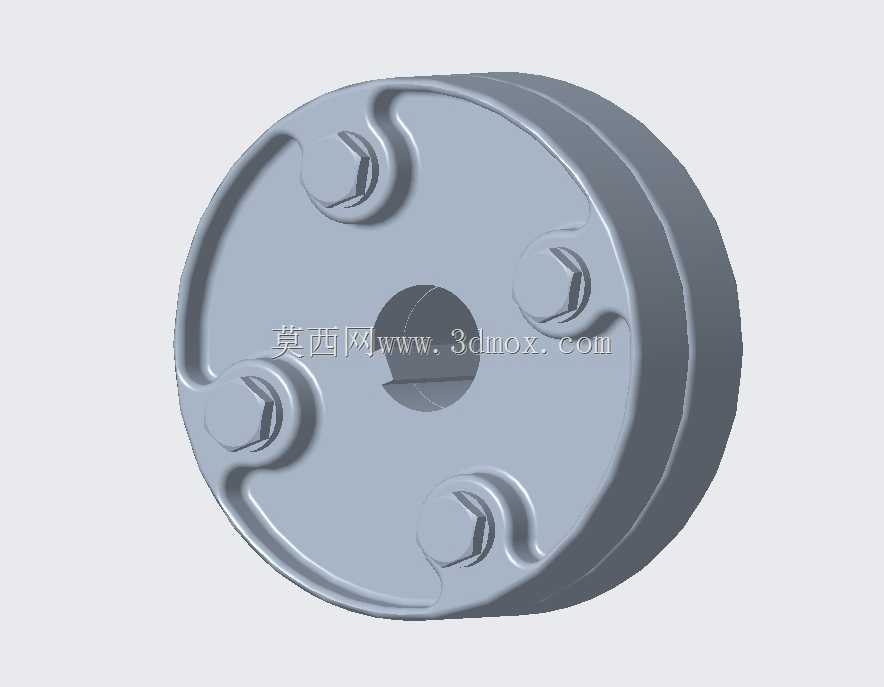

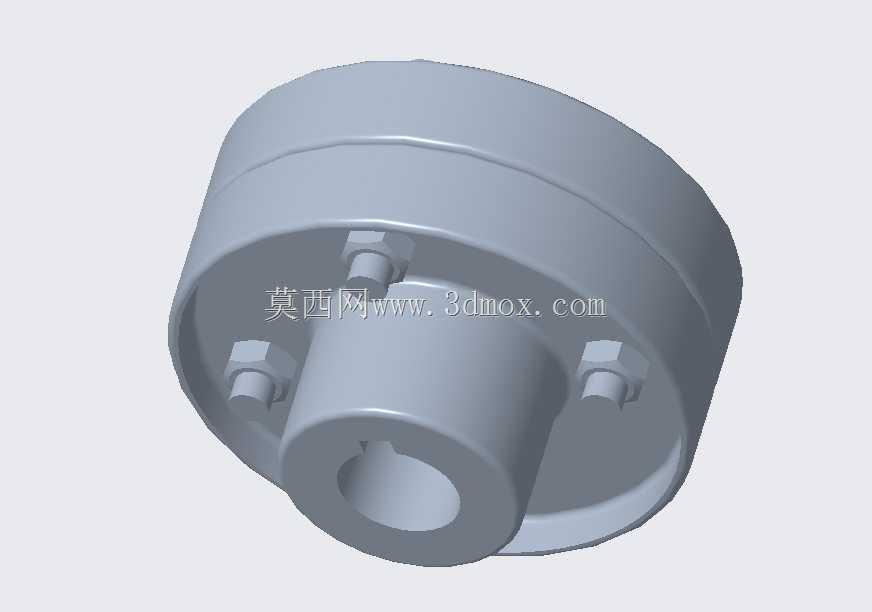

  从结构设计逻辑来看,这款联轴器采用两个带凸缘的半联轴节分别套装在两根待连接轴的轴端,轴孔处加工有键槽,通过平键实现半联轴节与轴的周向固定,传递扭矩时不会出现轴与联轴节的相对滑转。两个半联轴节的对接端面加工有定位止口,装配时止口与对应凹槽嵌合,能快速保证两根轴的同轴度,降低现场安装的对中难度,止口配合选用过渡配合公差,既保证定位精度,又不会给拆装造成过大阻碍。两个半联轴节的法兰盘沿圆周均匀分布螺栓通孔,通过铰制孔螺栓将两个法兰盘锁紧,螺栓杆与孔壁采用过渡配合,依靠螺栓杆的剪切与挤压来传递扭矩,相比普通受拉螺栓,这种连接方式的承载能力更强,传动刚性更好,不会出现传动间隙。

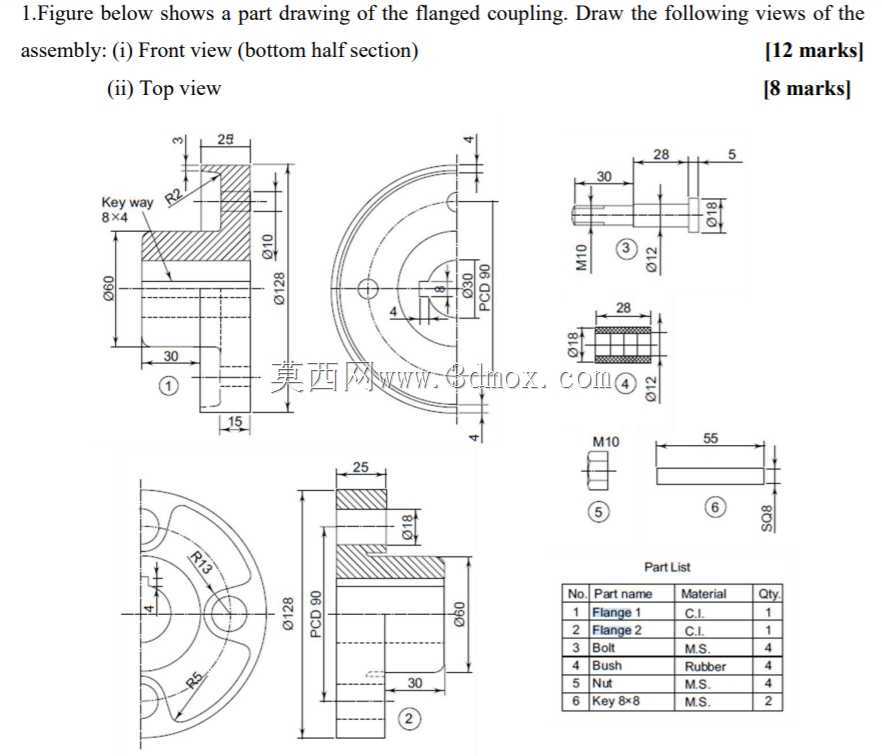

  设计过程中需要重点把控几个尺寸边界:首先是轴孔的直径公差与键槽尺寸,要匹配对应标准轴径的公差带,保证与轴的配合精度;其次是法兰盘的外径与螺栓分布圆直径,这两个尺寸直接决定了联轴器的最大扭矩承载能力,螺栓数量根据额定扭矩计算确定,通常沿圆周均布3到6颗,保证受力均匀;另外半联轴节的轮毂长度要满足轴端配合的长度要求,避免轴与轮毂的配合长度不足导致应力集中,同时要预留足够的螺栓拧紧操作空间,保证现场装配时扳手有足够的活动余量。

  这类刚性联轴器没有缓冲补偿能力,因此对安装时的两轴对中精度要求较高,设计时也会在半联轴节的端面预留拆卸螺孔,方便后期维护时将两个半联轴节分离,不会因为长期配合锈死导致拆装困难。整体结构没有冗余零件,加工工艺性好,法兰盘与轮毂部分采用一体铸造成型后再进行机加工,生产效率高,成本可控,适合批量应用在对传动刚性要求高、工况平稳的传动系统中。
