SolidWorks构建台式摇头送风风扇结构

　　日常生产与办公场景中，台式风扇是小范围空间空气循环、局部送风降温的常用民用电器设备，区别于落地扇、吊扇的安装使用形式，台式风扇依托桌面、台面放置，无需额外固定安装结构，占用空间小，移动调整便捷，广泛适用于办公室工位、家庭书房、小型操作间、临时作业点位等场景，可根据人员位置灵活调整送风角度与距离，适配不同场景下的局部通风需求。

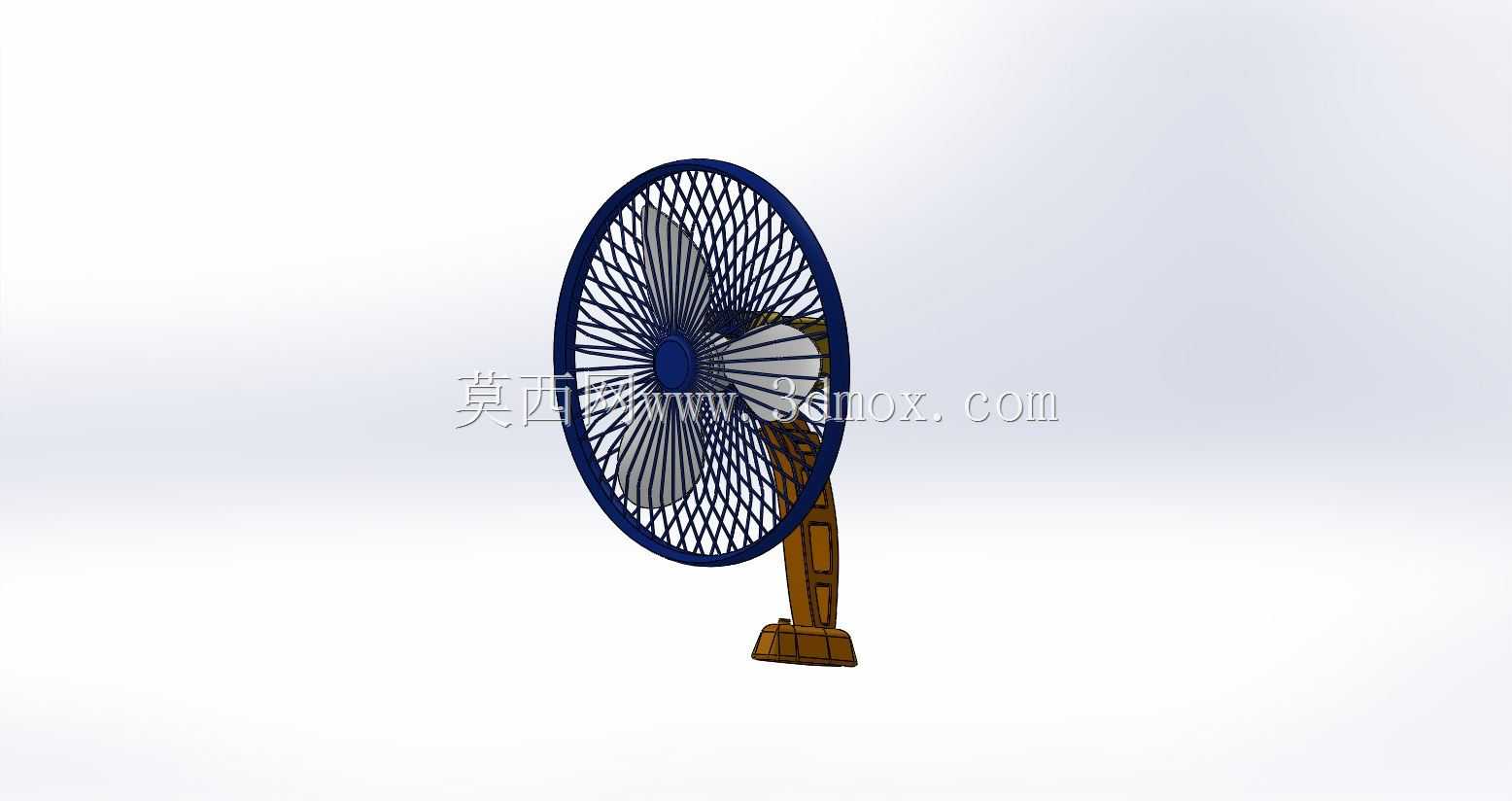

　　这款台式风扇的三维结构设计，完全围绕实际使用中的功能需求展开，整体分为扇头送风组件、支撑连接组件、底座配重组件三个核心部分。扇头部分包含前后防护网罩、扇叶、驱动电机、摇头传动机构，前后网罩采用卡扣式连接结构，无需额外紧固件即可完成装配，网罩筋条采用径向均匀排布形式，筋条间隙控制在安全防护要求范围内，既保证送风气流的顺畅通过，又能避免异物伸入接触运转扇叶引发安全隐患；扇叶采用多叶片大扭角设计，叶片曲面经过气流优化，在相同转速下可推动更大体积的空气流动，同时降低叶片切割气流产生的风噪，扇叶与电机输出轴采用D型轴孔配合，搭配轴向锁紧结构，保证高速运转时无松脱、无偏心振动问题。

　　支撑连接部分采用可俯仰调节的铰接结构，铰接位置设置阻尼摩擦片，调整俯仰角度后可依靠摩擦力保持姿态稳定，无需额外锁紧旋钮，操作便捷；支撑臂内部预留走线空间，将电机供电线、摇头机构控制线完全收纳在结构内部，避免线路外露引发的缠绕、剐蹭问题，同时提升外观整洁度。摇头传动机构采用齿轮减速+曲柄连杆结构，将电机的高速旋转运动转化为扇头的往复摆动，摆动角度覆盖水平方向120度范围，可实现更大范围的送风覆盖，传动齿轮采用低摩擦耐磨材质，长期运转无明显磨损、卡滞问题。

　　底座部分采用大接触面积的平底结构，内部设置配重腔体，可根据稳定性需求填充配重材料，降低整机重心，保证风扇在最大俯仰角度、最高转速运转时无倾倒风险；底座底部设置防滑脚垫，增大与放置台面的摩擦力，即使台面存在轻微振动也不会出现滑移移位问题。

　　建模过程中，所有配合结构均按照实际装配公差要求设计，网罩卡扣的配合量、铰接结构的阻尼间隙、轴孔配合的公差带都经过反复校核，保证虚拟装配完成后无干涉、无装配冲突，可直接导出工程图用于手板制作或开模验证。扇叶的曲面建模采用扫掠+曲面裁剪的方式完成，先构建叶片的翼型截面轮廓，沿径向引导线扫掠生成基础曲面，再通过倒圆角、曲面光顺处理消除曲面棱边，保证叶片表面的气流顺滑性；网罩的径向筋条采用圆周阵列特征生成，保证所有筋条的间距、弧度完全一致，减少建模重复工作量的同时保证结构一致性。

　　从安装边界来看，这款台式风扇整体高度控制在常规桌面放置的适配范围内，扇头最大直径满足小空间放置需求，底座占地面积不超过A4纸张大小，放置在普通办公桌面、操作台面时不会占用过多操作空间，俯仰调节的最大角度可覆盖从水平送风到向下30度的范围，适配坐姿、站姿等不同使用姿态下的送风需求。结构设计中充分考虑了日常维护的便捷性，前网罩可快速拆卸，无需工具即可完成扇叶的清洁作业，电机外壳采用散热筋结构，长时间运转时可快速散发电机产生的热量，避免电机过热烧毁，延长设备使用寿命。
