车用动力引擎壳体结构三维设计

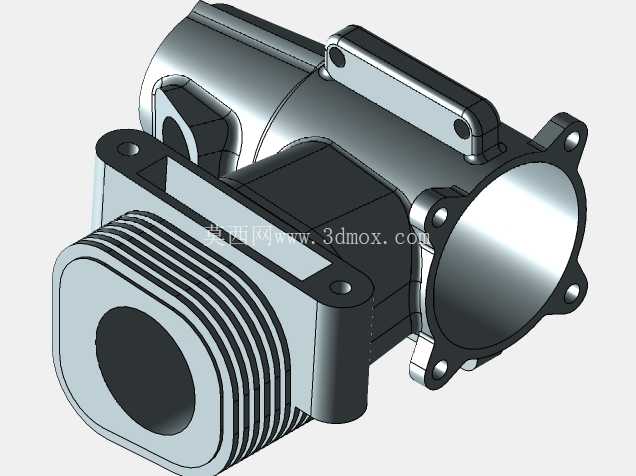

　　这款引擎结构设计主要面向小型内燃动力配套场景，可适配通用小型发电机组、园林动力机械、小型工程机械辅机等对紧凑动力有需求的设备领域，作为整套动力系统的核心承载基体，承担着容纳曲柄连杆机构、配气组件、冷却油路与安装对接周边附件的核心作用。从结构设计逻辑来看，整个壳体采用一体化集成式布局，将缸体连接段、进气对接腔、输出端法兰、附件安装支座整合在单一主体结构上，减少了分体式装配带来的密封失效风险，同时也能控制整体装配公差累积。

　　输出端采用带均布安装孔的圆形法兰结构，法兰面预留了足够的螺栓沉孔深度，可直接对接传动箱或者负载输入端，法兰端面的平面度设计要求控制在0.05mm以内，保证对接后动力输出轴的同轴度，避免运转过程中出现偏磨、振动超差的问题。进气侧设计了多层环状散热鳍片结构，鳍片的间距、厚度经过热传导仿真校核，在自然风冷工况下可以保证壳体工作温度维持在材料许用范围之内，避免高温导致的材料强度下降、密封件老化加速问题，鳍片与主体壳体采用圆弧过渡连接，减少应力集中点，在承受缸内爆发压力时不会出现鳍片根部开裂的问题。

　　壳体上部预留的凸台安装位，可用于固定点火模块、燃油管路支架、传感器支架等周边附件，安装位的螺栓孔深度经过匹配计算，既保证附件安装的锁紧力足够，又不会出现螺栓过深顶穿内部腔体的问题。侧面的异型凸台结构对应内部气道与润滑油道的布置，在不增加壳体整体壁厚的前提下，通过局部加强筋的布置提升了腔体的刚性，可承受内燃机运转过程中产生的交变载荷，降低壳体共振产生的噪声。从安装边界来看，整个壳体的外接轮廓充分考虑了小型动力舱的紧凑布置需求，各个突出的安装支座均做了圆角避让处理，不会在装配过程中与周边的机架、管路、线束产生干涉，下部的两个对称安装脚可直接通过螺栓固定在设备机架的安装平面上，安装脚的位置尺寸匹配通用小型动力的安装孔距标准，具备较好的互换性，可直接替换同功率段的现有动力壳体，不需要对配套设备的机架做额外改造。

　　内部腔体的尺寸公差按照IT7级精度设计，可保证活塞、曲轴等运动部件的装配间隙处于合理范围，减少运转过程中的摩擦损耗，提升动力输出效率。在结构细节处理上，所有的油路、气道转角处均做了圆滑过渡设计，降低流体流动阻力，进气道的流线型结构可以提升进气充量效率，润滑油道的过渡设计可保证机油回流顺畅，避免局部积油或者供油不足的问题。壳体的壁厚设计采用不等厚方案，在承受高载荷的缸体连接段、法兰安装位置适当增加壁厚，在非承载的散热区域适当减小壁厚，在保证整体结构强度满足1.5倍额定爆发压力载荷要求的前提下，尽可能控制壳体整体重量，降低动力单元的自重占比，提升配套设备的功率重量比。
