汽车减震器连接转向节结构设计

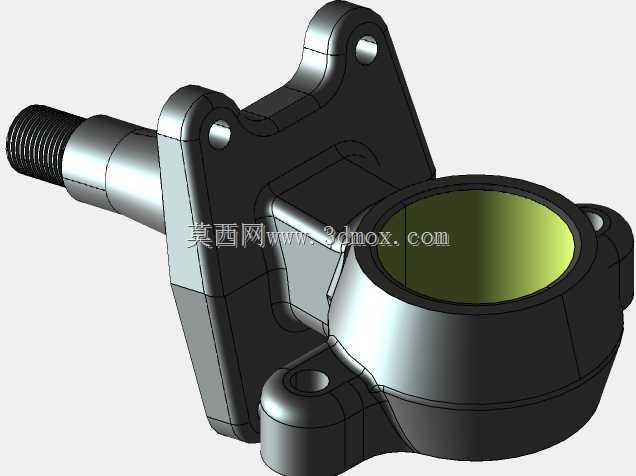

　　该零件作为汽车悬架系统与转向系统的核心连接构件，直接承担减震器下端固定、转向力矩传递、车轮定位参数维持的多重作用，在乘用车麦弗逊式悬架结构中应用极为广泛，是连接车轮侧转向节臂与减震器筒体的关键承载件。从结构设计逻辑来看，零件主体采用一体化铸造成型后机加工的工艺路线，主体安装基座设置三个带沉孔的安装耳位，分别对应减震器下支座固定螺栓、转向横拉杆球头连接销、下摆臂球头安装位的安装需求，所有安装孔位的同轴度、端面垂直度公差均控制在0.05mm以内，避免装配后出现应力集中导致的早期断裂问题。

　　零件一侧延伸出的带外螺纹轴段为轮毂轴承安装定位轴，轴段表面设计有退刀槽与轴肩定位结构，轴肩端面的平面度要求满足轮毂轴承内圈的贴合精度需求，外螺纹规格匹配整车轮毂锁紧螺母的扭矩要求，可承受车辆行驶过程中纵向、侧向的交变冲击载荷。中部的环形腔体为转向节与减震器外筒的配合定位腔，腔体内壁设计有微幅锥度，装配时可实现与减震器筒体的过盈定位配合，腔体边缘的圆角过渡均按照应力仿真结果优化，将行驶过程中颠簸、转向工况下的应力集中系数控制在1.2以内，避免长期交变载荷下出现疲劳裂纹。

　　从安装边界来看，三个安装耳位的孔位中心距严格匹配对应车型的悬架硬点参数，横向安装跨距适配多数A级乘用车的轮距设计要求，螺纹轴段的伸出长度满足轮毂单元、制动盘安装的空间需求，不会与制动卡钳、防尘罩等周边部件产生运动干涉。设计过程中针对不同工况做了有限元校核，在满载冲击、紧急制动、极限转向三类极端工况下，零件最大应力均低于所选铸钢材料的屈服强度，安全系数满足乘用车底盘件的设计规范，同时通过拓扑优化去除了非承载区域的冗余材料，在保证结构强度的前提下控制零件整体重量，适配整车轻量化的设计需求。零件所有外露棱边均做了倒钝处理，避免装配过程中划伤操作人员，同时减少应力集中源，配合面的机加工粗糙度要求满足装配密封与定位精度需求，无需额外加装调整垫片即可满足装配精度要求。
