拖拉机液压升降机组装结构三维设计

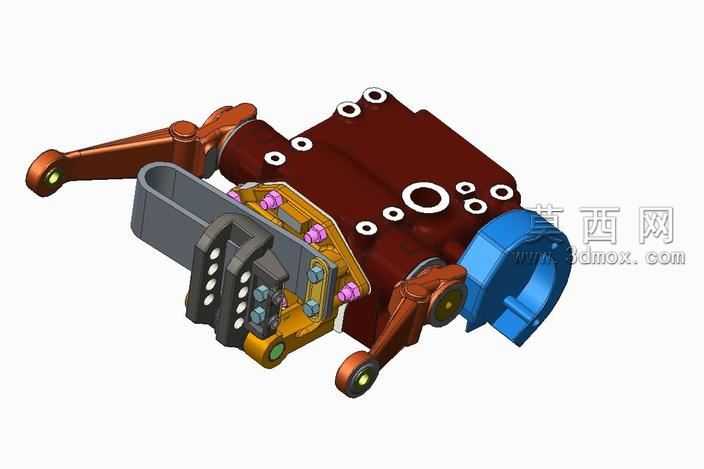

本作品为拖拉机配套液压升降机组装结构的三维建模设计成果，建模过程中严格遵循农机液压元件的实际装配逻辑与尺寸规范，对升降机的各个组成部件进行了精细化的特征还原。建模阶段首先完成主体阀块的实体构建，针对阀块表面多组不同规格的油道孔、安装定位孔，采用精准的草图绘制与拉伸切除特征完成孔位排布，确保孔位的同轴度、间距参数符合液压元件的通用装配标准，还原了深红色阀块主体的厚重金属质感，通过材质参数调整模拟出铸铁件的哑光磨砂表面效果。针对两侧的操纵摇臂部件，建模时还原了其弯折的异形结构，对摇臂端部的铰接孔、衬套安装位做了细节刻画，搭配棕红色的金属漆面材质，同时对铰接位置的销轴、端部的润滑注油点做了独立特征建模，还原部件的实际装配关系。中部的控制阀组部分，对紫色的调节螺钉、黄色的集成阀板、灰色的操作拨块组件逐一进行建模，还原了阀板上的密封槽、螺栓安装位，通过不同的材质参数区分金属加工面、漆面、密封件的视觉差异，蓝色的端盖部件还原了其法兰连接结构与外圈的密封凸缘，模拟出铸铝件的表面质感。整体装配过程严格按照实际组装顺序完成配合约束，对螺栓连接、铰接转动、插接配合的连接关系做了对应的装配约束设置，确保各部件的装配位置准确无干涉，可直观呈现液压升降机的内部油路连接逻辑与外部操纵结构的联动关系。渲染阶段采用柔和的工业产品展示光源，通过多角度布光凸显部件的结构层次与材质差异，既清晰展示了整体组装完成后的外观形态，也能通过部件的色彩区分直观呈现不同功能模块的分布，完整还原了拖拉机液压升降机的组装结构特征，可用于农机液压系统的结构演示、装配教学以及后续的改进设计参考。
