减压阀配套活塞头结构三维设计

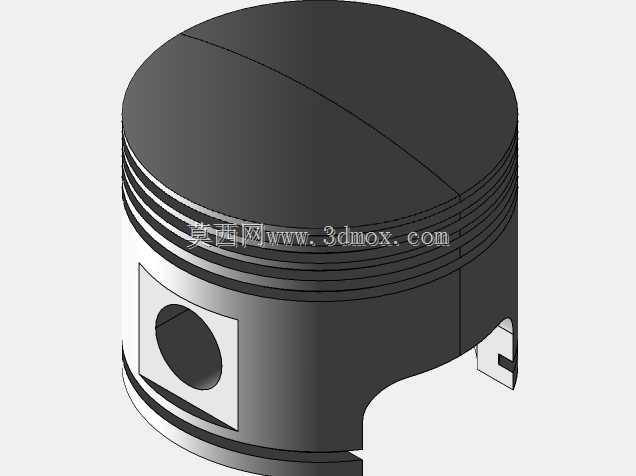

　　这款活塞头是减压阀调压回路里的核心运动执行零件，在流体压力调控场景中承担压力反馈、开度调节的核心作用，常见于工业液压系统、气动调压管路、工艺流体输送管线的减压阀组内，直接决定减压阀的压力稳定精度与动态响应特性。从结构设计来看，活塞头部的多道环槽是密封件安装位，可适配不同材质的活塞环，在缸体内做往复运动时阻隔高压腔与低压腔的流体串流，避免内泄导致的调压失准；侧面开设的销孔用于连接传动销，和阀杆或者调压驱动组件联动，把流体作用在活塞端面的压力转化为轴向位移，配合弹簧组件实现出口压力的动态平衡。

　　设计阶段需要重点匹配安装缸体的内径公差，活塞外圆与缸壁的配合间隙控制在合理区间，既保证往复运动无卡滞，又不会因为间隙过大造成密封失效；销孔的位置度需要严格管控，避免装配后出现偏载，导致活塞运动过程中出现偏磨，缩短密封件的使用寿命。活塞下部的开槽结构是为了避让阀体内的限位结构，在活塞运动到上下止点时不会出现结构干涉，同时预留出流体流通的间隙，保证压力反馈通路顺畅。

　　实际选型应用时，需要结合减压阀的额定工作压力、介质特性匹配对应的活塞环材质，若用于液压油介质可选用丁腈橡胶或者填充聚四氟乙烯密封件，若用于水基介质或者腐蚀性流体则需要更换适配的密封材质，同时要核算活塞端面的受压面积，匹配对应刚度的调压弹簧，保证出口压力的调节范围符合系统设计要求。建模过程中对活塞环槽的宽度、深度公差做了参数化设置，可根据不同的密封件规格快速调整尺寸，销孔的倒角、活塞端面的过渡圆角都做了工艺性处理，避免加工过程中出现应力集中，同时去除锐边防止安装时割伤密封件。整个活塞的轴向尺寸需要匹配阀体的内部行程空间，保证活塞在全行程运动时，既可以完全打开阀口实现最大流通能力，又能在超压时可靠关闭阀口切断流体通路，实现过压保护的功能。
