带操作平台的N25螺带混合机结构设计

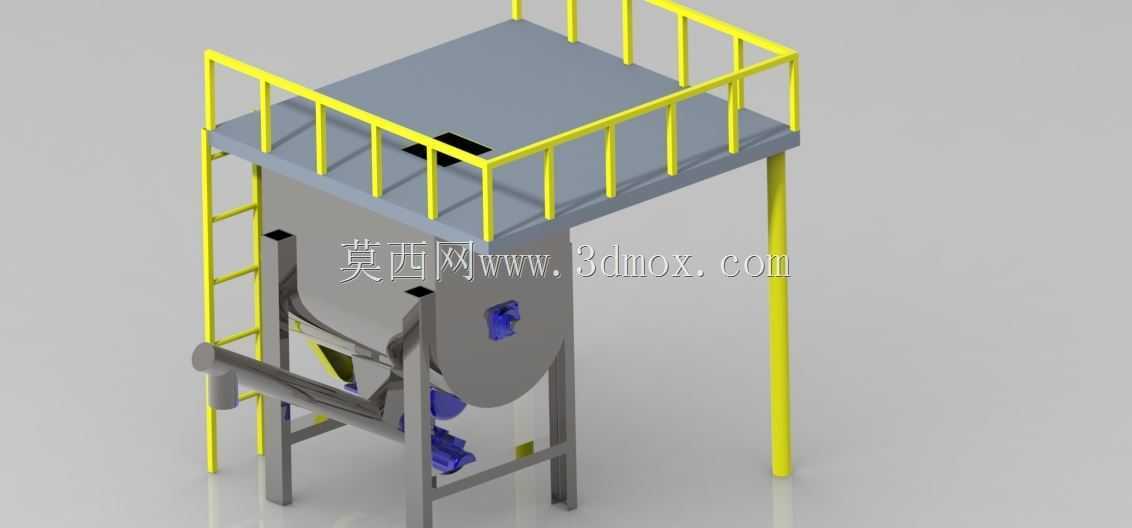

　　这款螺带混合设备的三维结构设计，核心围绕粉体、膏状物料的均匀混配工况展开，常见于食品添加剂、化工粉料、饲料预混、建材助剂等生产场景，承担不同比重、不同粒度物料的均质混合工序，可适配批次式生产的混料需求，避免物料分层、混合死角等常见生产问题。从结构布局来看，设备采用立式罐体搭配顶部操作平台的设计思路，罐体下部为锥底结构，能在混料完成后实现物料的顺畅排空，减少罐内残料堆积；顶部平台设置了标准化的安全护栏与直爬梯，爬梯踏步间距符合人工上下操作的安全尺度，护栏高度满足临边防护要求，平台预留的检修开口可直达罐体顶部，方便操作人员开展进料、设备点检、易损件更换等日常作业，平台支撑立柱直接与下部机架连为一体，整体受力传递路径清晰，避免作业时平台出现晃动。

　　设备核心的搅拌机构采用螺带式结构，内外双层螺带的旋向相反，作业时可推动物料在罐体内形成上下、内外的循环流场，外层螺带将边缘物料向中心推送，内层螺带将中心物料向外侧、向上翻动，相比普通桨叶搅拌，能大幅缩短混料周期，针对易抱团的粉体物料也能实现较好的分散效果；罐体侧面设置的检修口可方便清理罐内残留、更换搅拌部件，下部的出料机构与锥底衔接紧密，避免出料卡滞。从安装边界来看，设备整体占地尺寸适配常规中小型生产车间的布局要求，机架支脚的安装孔位可直接与地面预埋螺栓固定，不需要额外搭建复杂的安装基础；罐体的进料口位置与平台操作面高度匹配，操作人员站在平台上即可完成进料操作，不需要额外借助登高工具；设备的动力部件布置在罐体下部，与搅拌轴直连，传动路径短，减少了传动损耗，同时下部的安装空间也方便日常对动力部件做维护保养。

　　设计过程中针对罐体的壁厚、螺带与罐壁的间隙做了适配性调整，螺带与罐壁预留的间隙既不会因为间隙过大造成壁面积料，也不会因为间隙过小导致运转时螺带刮蹭罐壁，机架的型材选型兼顾了结构刚性与整体重量，避免设备运转时出现共振问题，整体结构可直接作为同类混合设备的设计参考，也可用于生产前的布局模拟、干涉校验工作。
