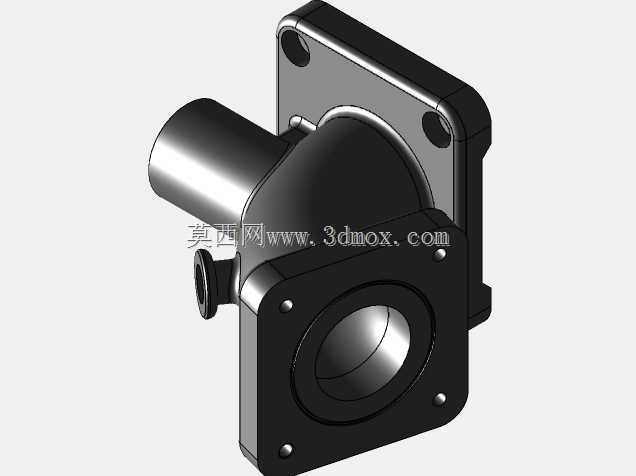

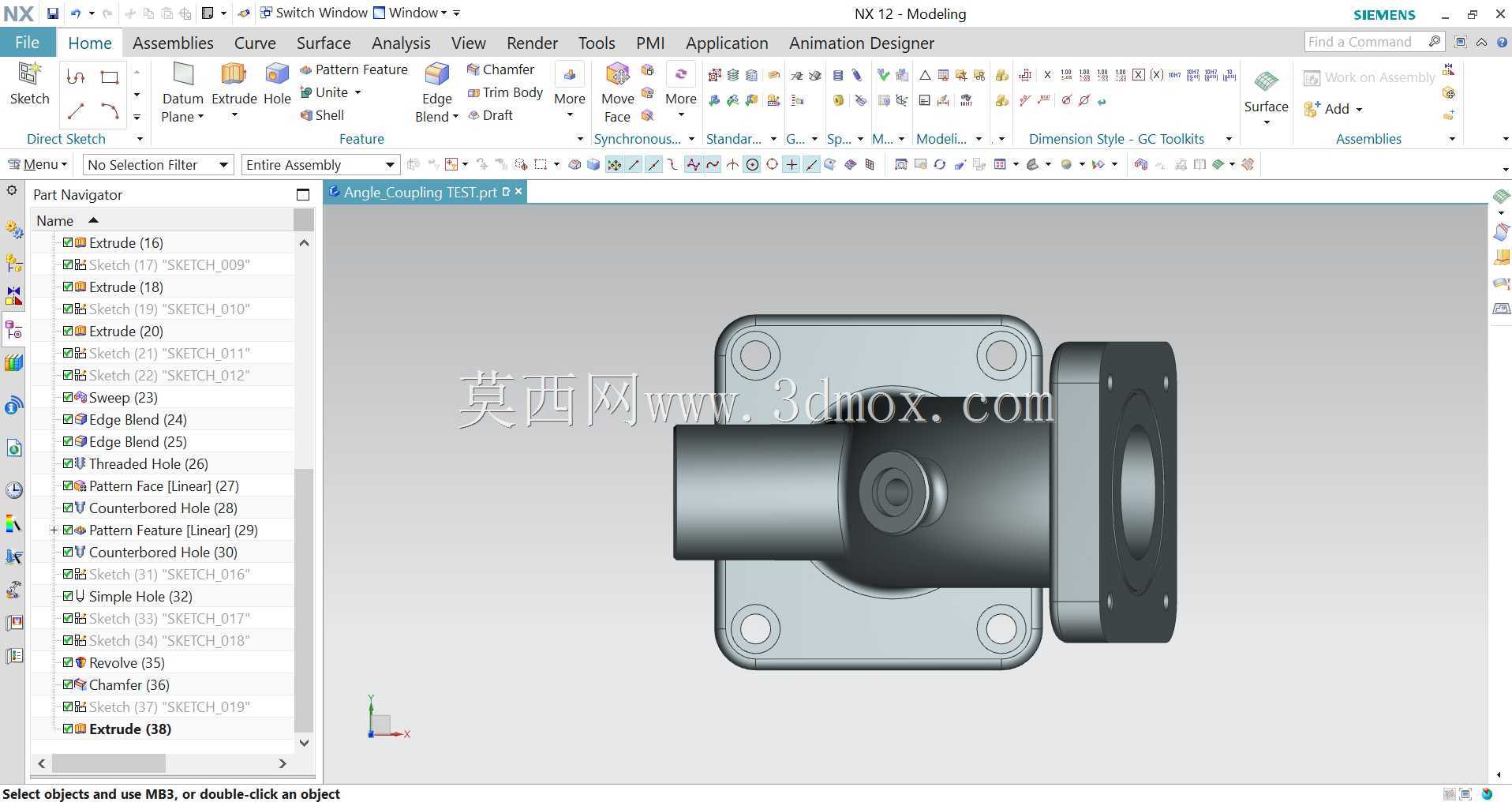

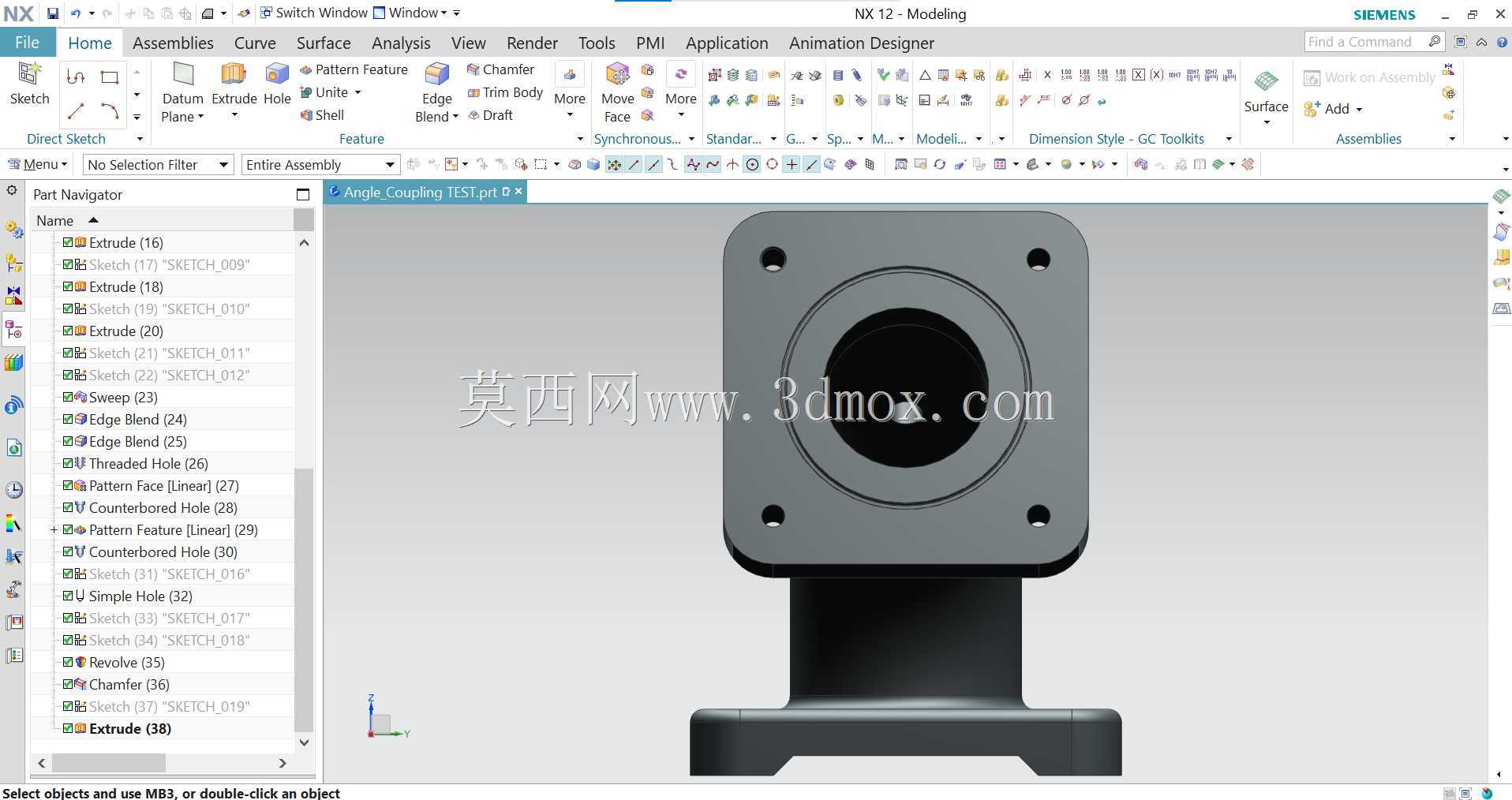

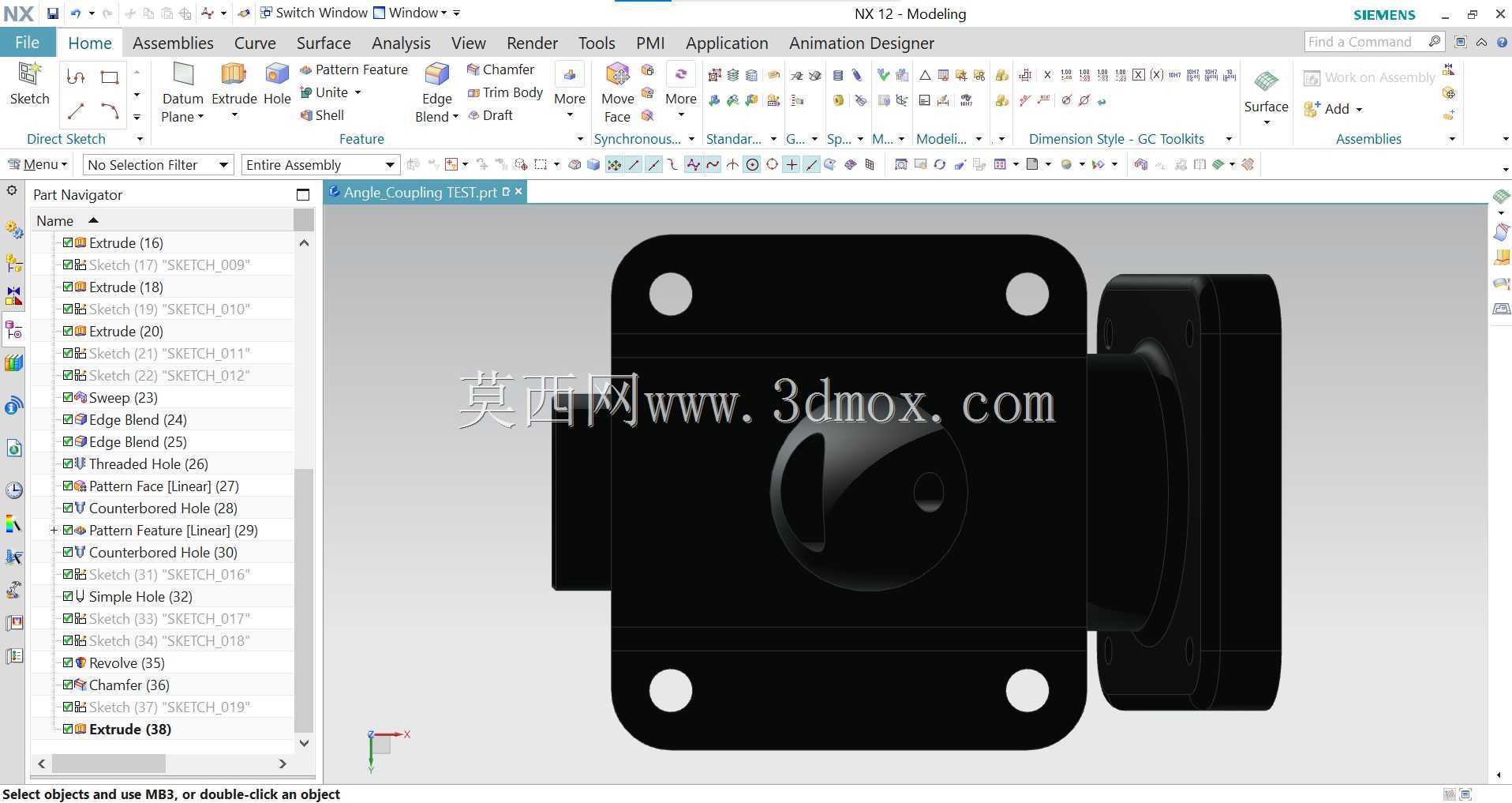

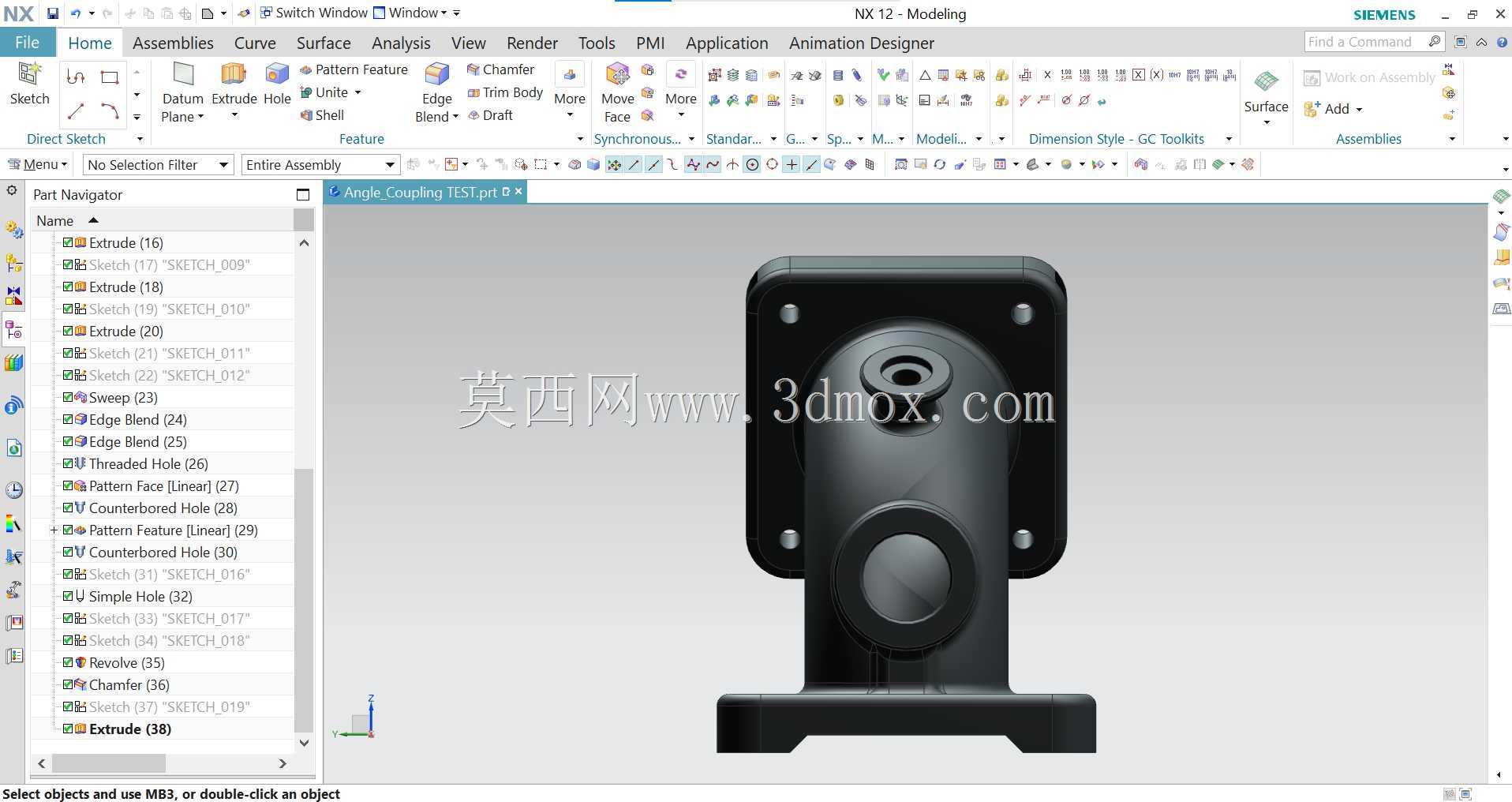

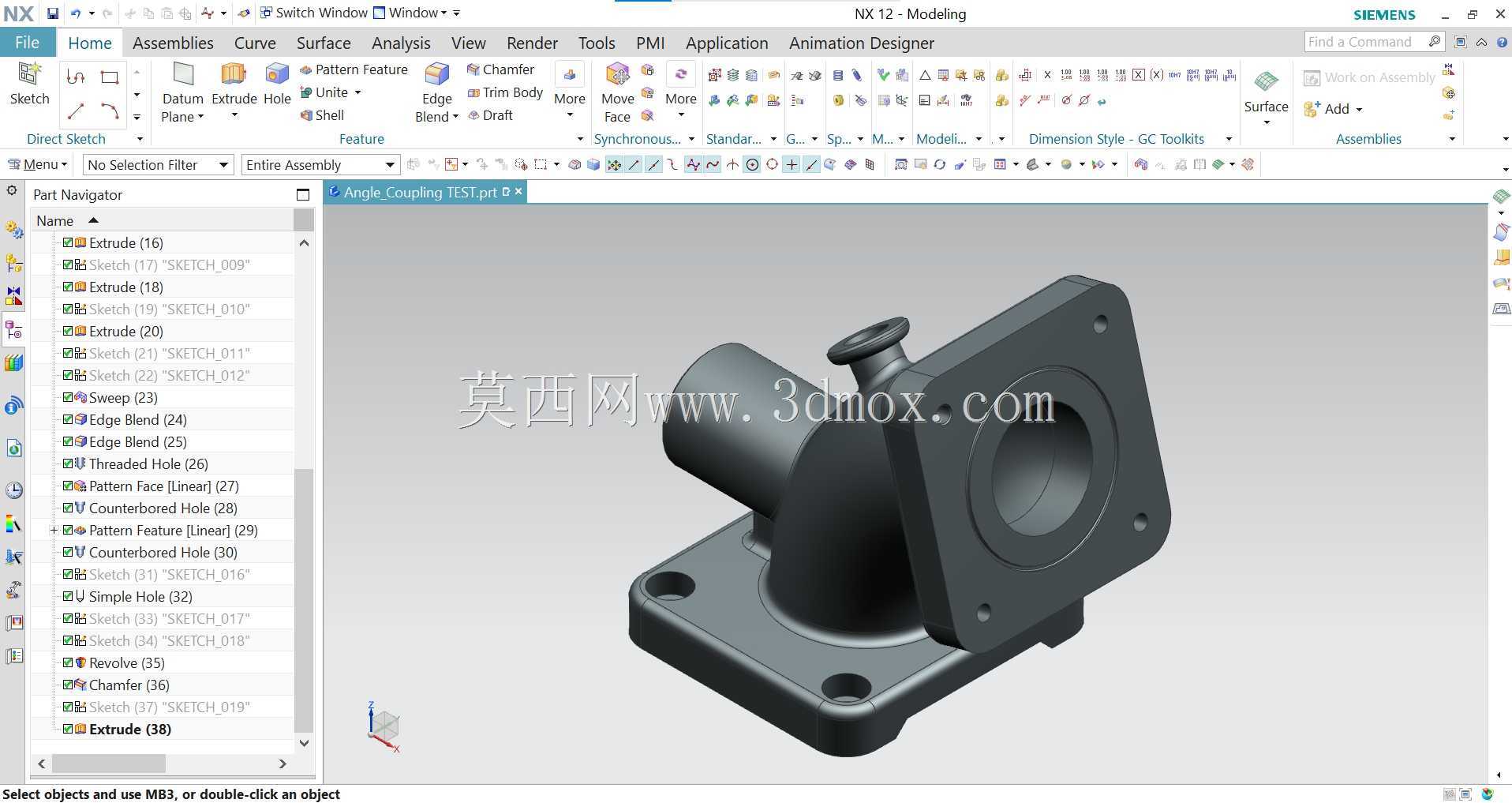

这款角度耦合连接杆是减压阀组中的核心传力构件,主要应用在工业流体管路的压力调节系统中,承担着将调节端的角位移精准传递到阀芯启闭端的作用,常见于化工、市政供水、暖通循环系统的减压阀装配场景,是保障减压阀输出压力稳定的关键受力零件。从结构设计来看,零件采用双安装基面的布局,一侧为带螺栓过孔的方形法兰安装面,用于和减压阀阀体的对应安装位贴合固定,四个安装孔的位置度公差控制在0.02mm以内,保证装配后不会出现偏载应力;另一侧为带侧向接口的筒状连接端,用于和调节机构的驱动轴配合,侧向的小凸台结构是定位销孔位,装配时插入定位销可避免连接杆工作时出现周向窜动,保证力传递的同轴度。

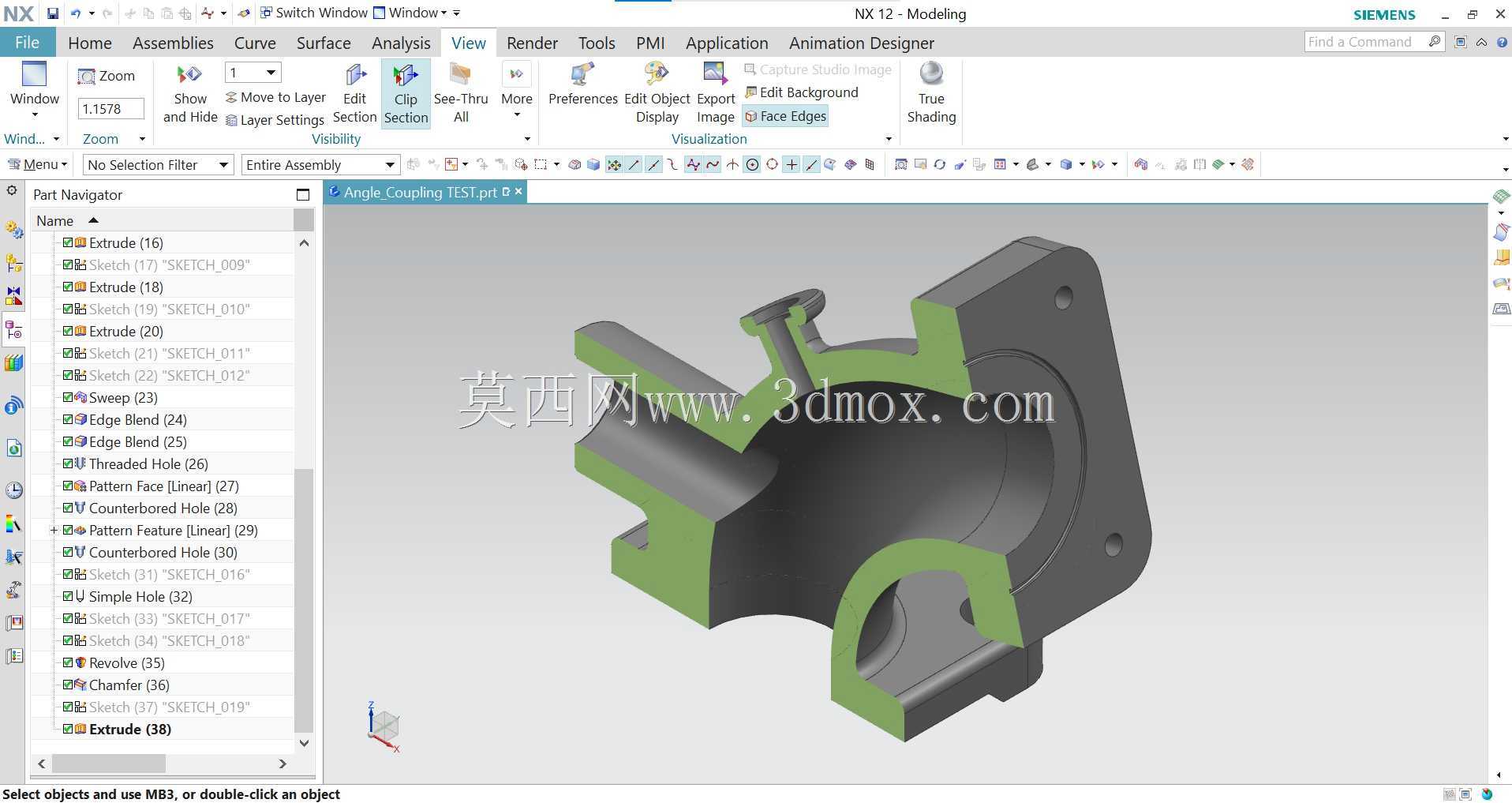

设计过程中优先考虑了传力路径的合理性,将法兰端到筒状连接端的过渡区域做了大圆角加厚处理,避免应力集中导致的疲劳断裂,因为减压阀在工作过程中,连接杆会随着压力波动承受反复的交变载荷,尤其是在管路出现水锤现象时,瞬间冲击力会达到常规工作载荷的3-5倍,过渡区域的加厚设计可有效提升零件的抗冲击能力。安装边界方面,方形法兰基面的边长为适配常规DN50口径减压阀的安装尺寸,安装孔距匹配通用阀体的螺孔位置,不需要额外加工转接板即可直接装配;筒状连接端的内孔直径和驱动轴采用H7/h6的间隙配合,既保证装配时的顺畅度,又能减少配合间隙带来的传动空程,提升压力调节的响应精度。

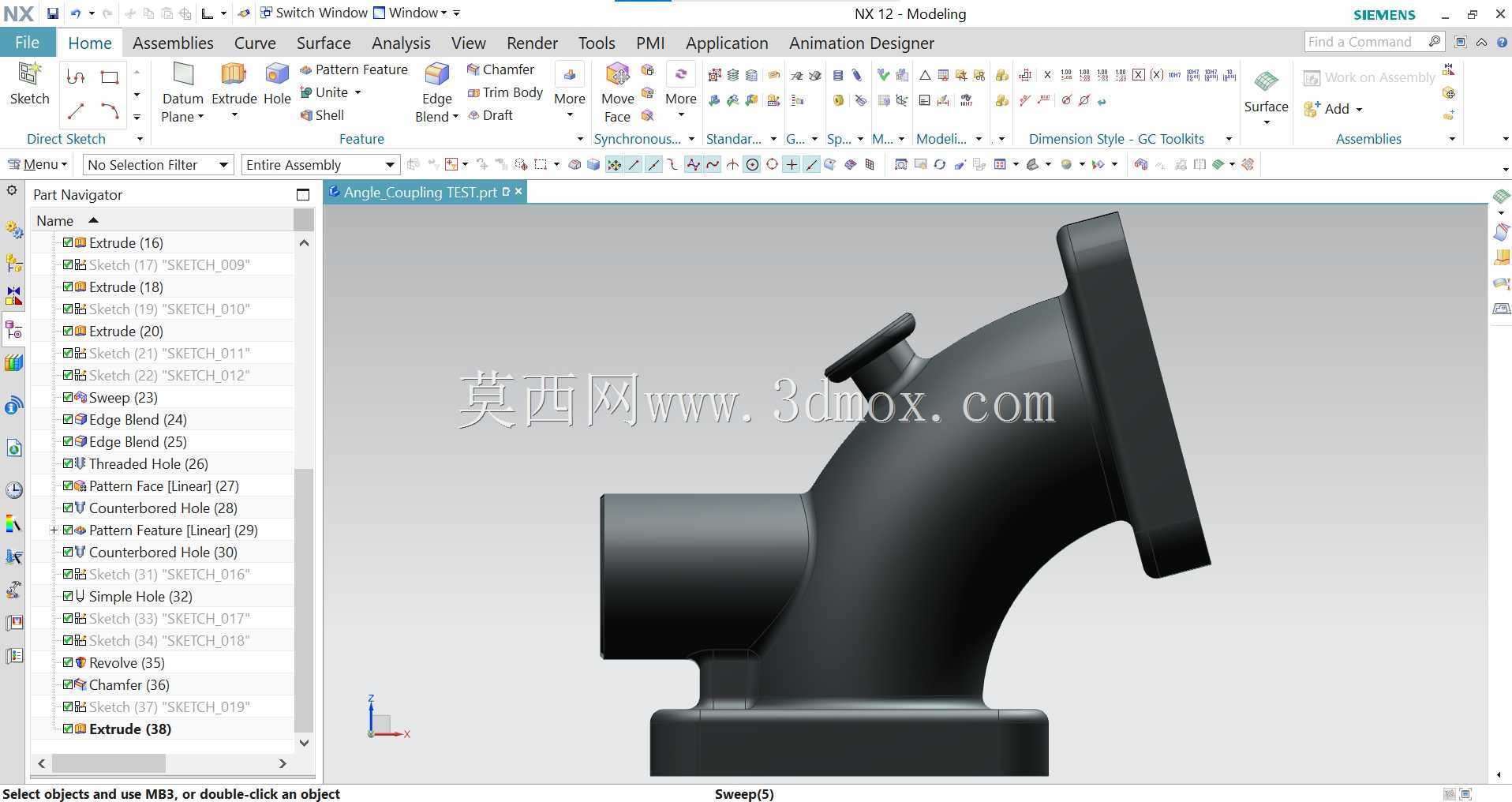

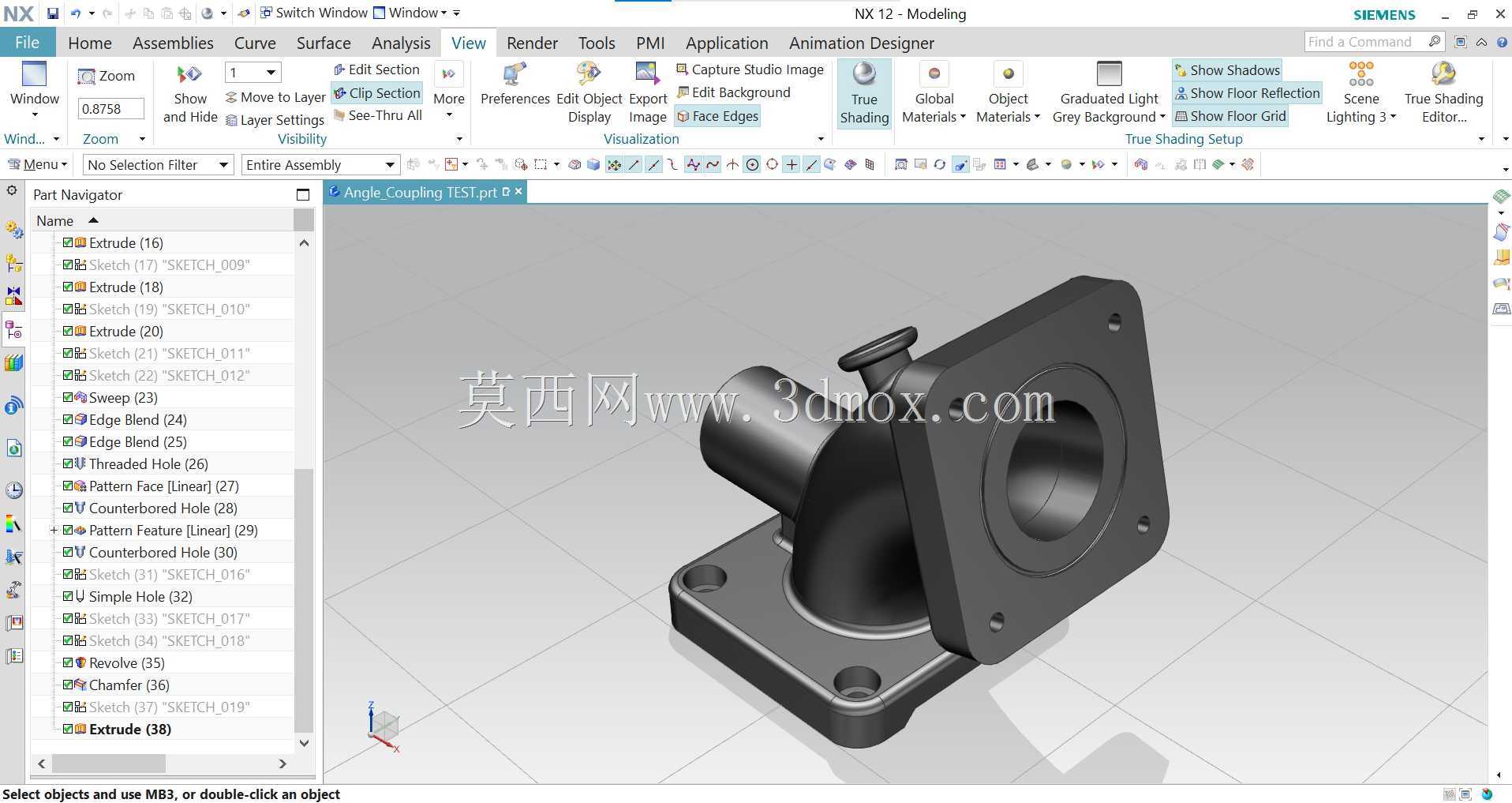

零件的整体流线性外形并非为了美观,而是在满足结构强度的前提下尽可能减少重量,降低调节机构的驱动负载,同时外壁的拔模斜度适配金属模铸造的工艺要求,可直接采用精密铸造成型后再做安装面的精加工,减少后续机加工的工序量,降低批量生产的成本。在实际工况中,这款连接杆的工作环境会接触到不同介质,包括水、蒸汽、轻度腐蚀性流体,因此结构设计时避免了容易积液的死角,所有非配合面的圆角处理也能减少介质残留造成的腐蚀,延长零件的使用寿命。从建模逻辑来看,整个零件采用参数化建模方式,所有安装尺寸、配合尺寸都设置了可调整的参数变量,后续如果需要适配不同口径的减压阀,只需要修改对应参数即可快速生成衍生型号,不需要重新绘制草图,能大幅缩短同系列产品的设计周期。
