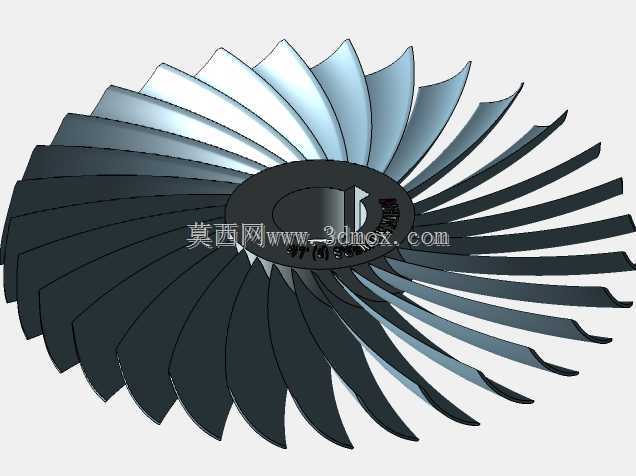

该转子作为减压阀内部的核心流体调控部件,主要应用在工业管路减压阀、透平式减压装置的流道核心段,承担着将高压来流的动能转化为旋转机械能、同步实现流体压力梯度调控的作用,在化工流体输送、燃气管网调压、工业蒸汽管路减压等场景中,直接决定减压阀的压力调节精度与流场稳定性。从结构设计逻辑来看,这款转子采用周向均布的扭曲曲面叶片布局,叶片型线沿径向从轮毂到轮缘做连续的扭角变化,这种设计是为了适配流体从轴向进入、径向流出过程中的流角变化,避免叶片入口处出现气流冲角过大导致的流动分离,减少局部涡流带来的能量损失与压力脉动。
轮毂部分采用一体化的中心安装孔结构,孔内预留了键槽定位位,可与驱动轴实现周向固定,安装时需保证转子端面与阀体内腔的轴向间隙控制在合理区间,间隙过大会导致流体旁通泄漏,降低调压效率,间隙过小则会在热态工况下因部件热膨胀出现擦碰,引发运转卡滞。叶片的厚度从根部到前缘做渐变减薄处理,根部加厚是为了承受旋转过程中的离心拉应力与流体交变冲击力,保证长期运转下的结构强度,前缘做薄则是为了降低流体入口的冲击损失,提升流道的通流效率。在实际选型适配时,需要匹配阀体内腔的通流直径确定转子的外圆边界,转子外圆与阀体内壁的径向间隙需控制在通流直径的千分之五以内,既保证运转时无碰擦,又能减少叶顶间隙的泄漏损失。
每片叶片的出口安装角经过反复迭代调整,能够让流体经过叶片流道后形成均匀的周向出流,避免出口流场偏斜导致的阀后压力波动,同时平衡转子旋转时的周向受力,降低轴承端的径向载荷,延长支撑部件的使用寿命。这类转子的建模过程需要重点保证叶片型面的光顺度,相邻叶片间的流道截面要做连续过渡,避免出现局部曲率突变导致的应力集中,在做流体仿真验证时,可通过调整叶片的扭角分布匹配不同的入口压力工况,让转子在额定工况下处于最优的效率区间,减少不必要的能量耗散,同时降低流体诱发的结构振动,提升减压阀整体的运行稳定性。
