工业离心式鼓风设备结构三维建模

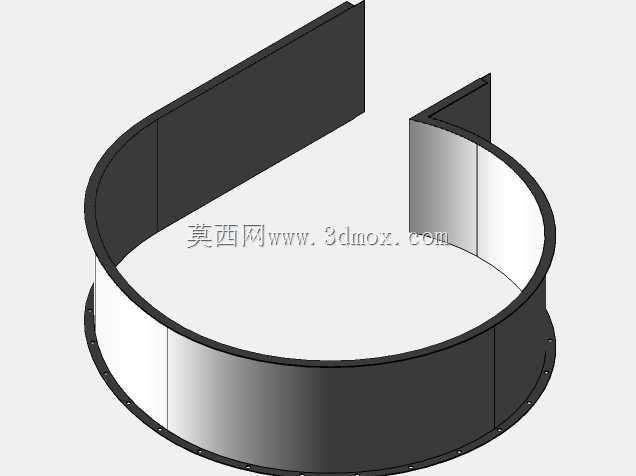

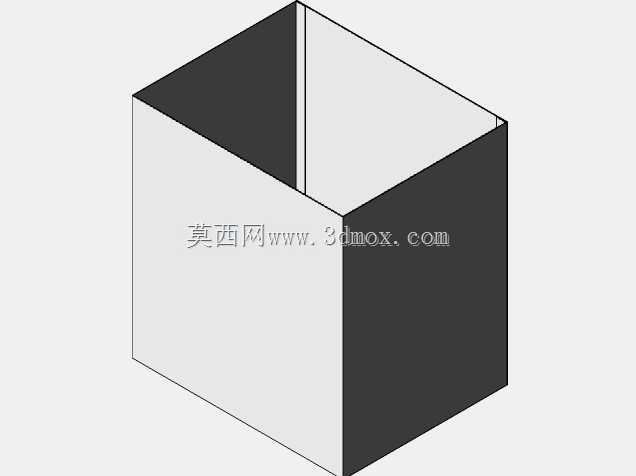

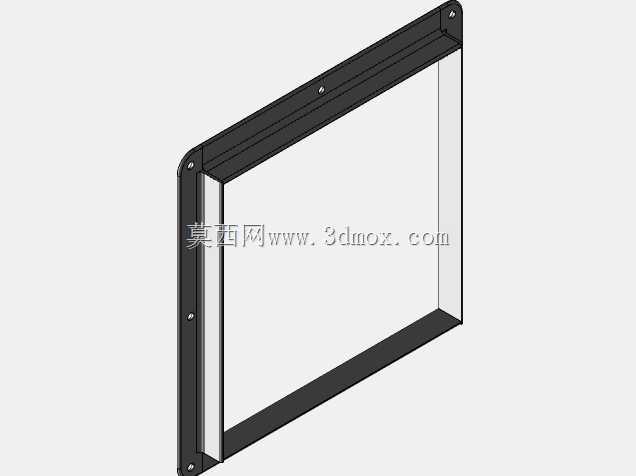

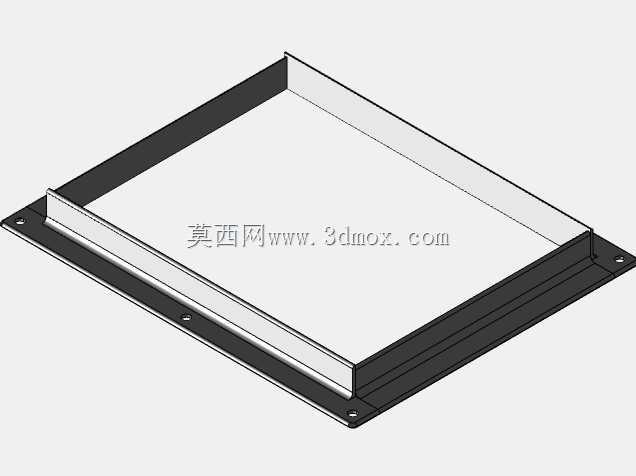

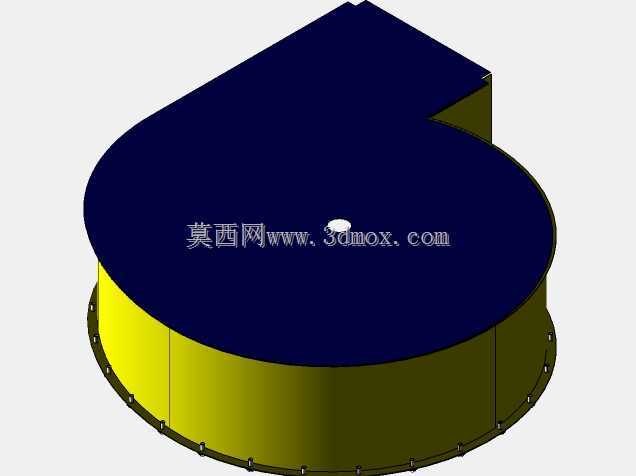

　　在厂房通风换气、污水处理曝气、冶金炉窑送风、粉体物料气力输送等场景中，鼓风机是提供稳定风压风量的核心流体设备，本次建模的蜗壳式离心鼓风机，完全参照工业现场常用的中压送风机型结构还原，可直接用于设备布局干涉校验、风路系统配套设计参考。从结构设计逻辑来看，模型采用上蜗壳+下机座的分体式结构，上部深蓝色区域为渐开线型蜗壳流道，流道截面沿叶轮旋转方向逐步扩大，能够将叶轮甩出的高速气流的动压平稳转化为静压，降低流道内的涡流损耗，蜗壳顶部预留的方形接口为出风口，可直接对接方形通风管道，接口处做了加厚翻边处理，匹配现场法兰螺栓连接的安装需求，避免风管对接时出现应力集中。

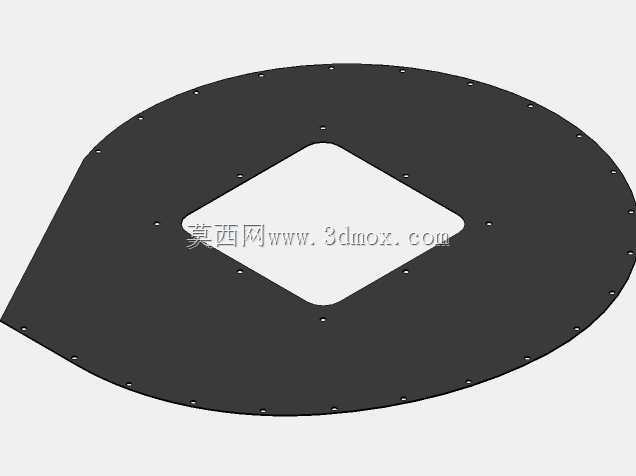

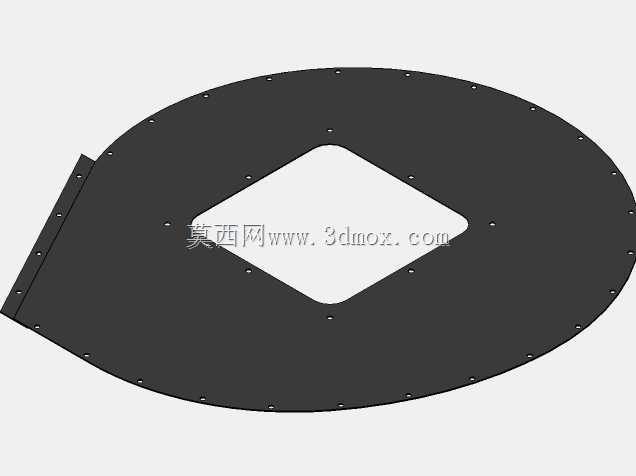

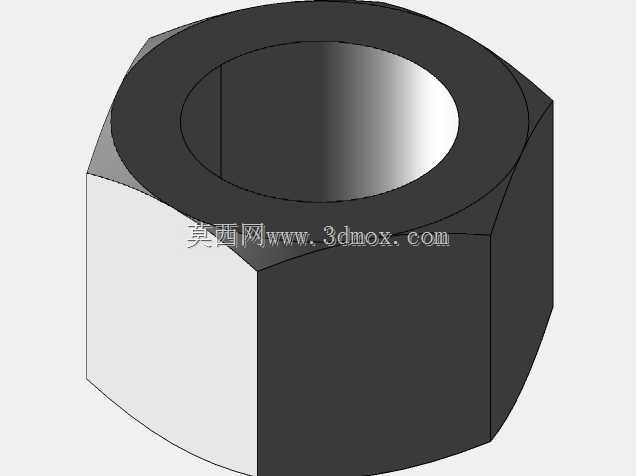

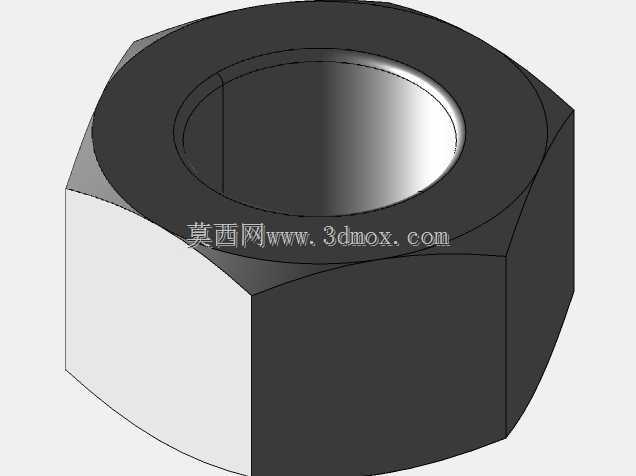

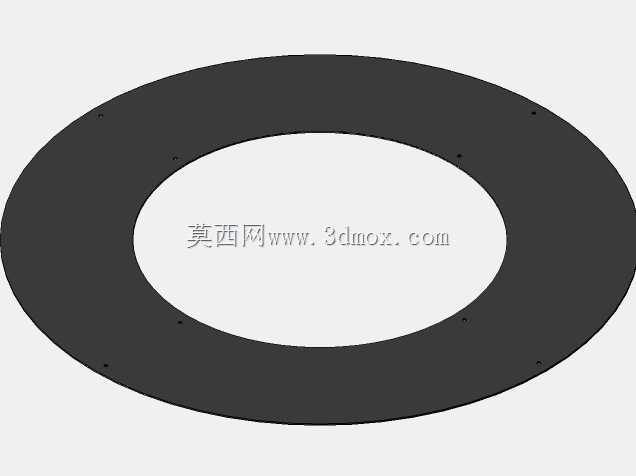

　　下部黄橄榄色区域为机座与叶轮安装腔，机座底部沿圆周方向均匀布置了一圈安装螺栓孔，孔位间距参照通用风机安装底座标准设定，安装时可直接通过膨胀螺栓或连接螺栓固定在混凝土基础或钢架平台上，机座侧壁做了圆弧过渡，既可以降低结构应力集中，也能减少设备运行时的气流共振。建模过程中优先保证安装边界的准确性，设备整体为类圆形蜗壳结构，最大外轮廓尺寸覆盖常规8号到10号离心风机的安装尺寸区间，出风口的中心高度、底座螺栓孔的分布圆直径都严格对应实物安装尺寸，在做厂房布局设计时，可直接将模型导入装配环境，校验设备与周边管道、电控柜、检修通道的安全距离，避免现场安装时出现空间干涉。

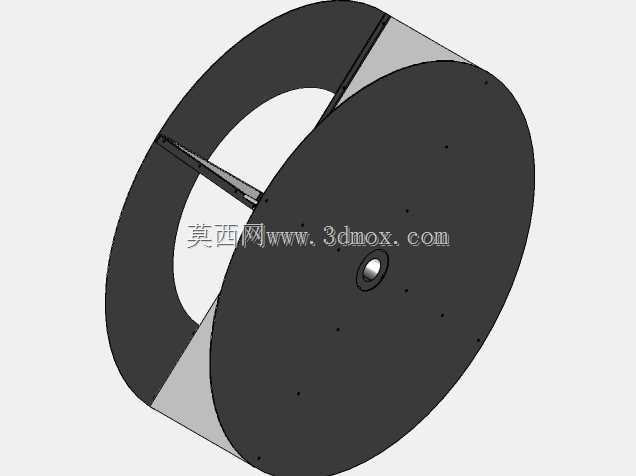

　　从功能特性来看，该类鼓风机依靠叶轮高速旋转产生的离心力提升气体压力，蜗壳的型线设计直接影响风机的运行效率，建模时蜗壳的渐开线轨迹完全按照等环量流型设计，保证气流在流道内流动均匀，减少局部阻力损失；机座与蜗壳的连接面做了止口定位结构，装配时能够快速保证上下两部分的同轴度，降低现场安装的调试难度，连接面预留的密封槽可填充橡胶密封垫，避免高压气体从结合面泄漏，影响送风效率。在配套系统设计中，该模型可用于配套电机选型、进出口风阀布局、消音器安装位置的模拟，也可用于教学场景中讲解离心风机的工作原理与结构组成，帮助结构设计人员快速掌握风机类设备的建模逻辑与安装设计要点，避免在设备选型、布局阶段出现尺寸匹配错误。
