星型径向活塞发动机结构展示

　　这类径向排布的活塞动力结构，最早在航空活塞动力领域得到大规模应用，相比直列、V型排布的同排量机型，径向布局能让每一组活塞连杆组件直接铰接在中心曲柄销上，大幅缩短曲轴的轴向长度，让整机的轴向安装尺寸更紧凑，同时整圈均匀排布的活塞能让动力输出的扭矩波动更小，运转平顺性更优，即便在低转速区间也能输出足够的牵引扭矩，很适合对径向安装空间有严格限制、需要大扭矩输出的动力场景。

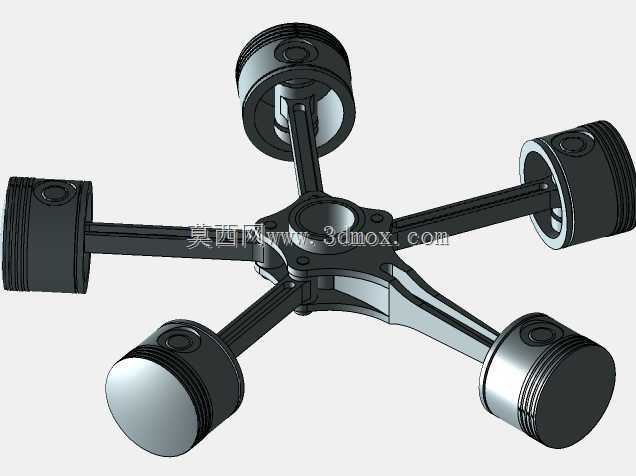

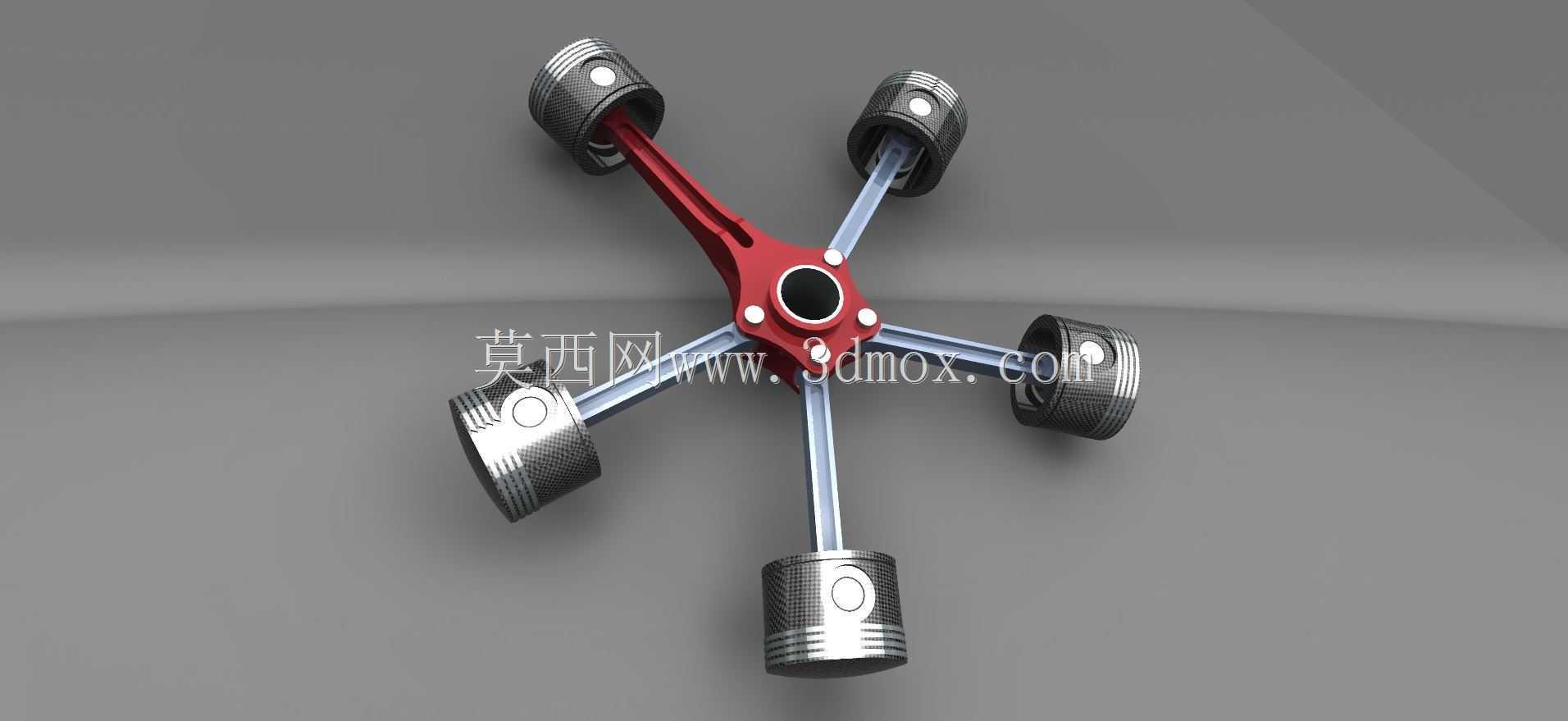

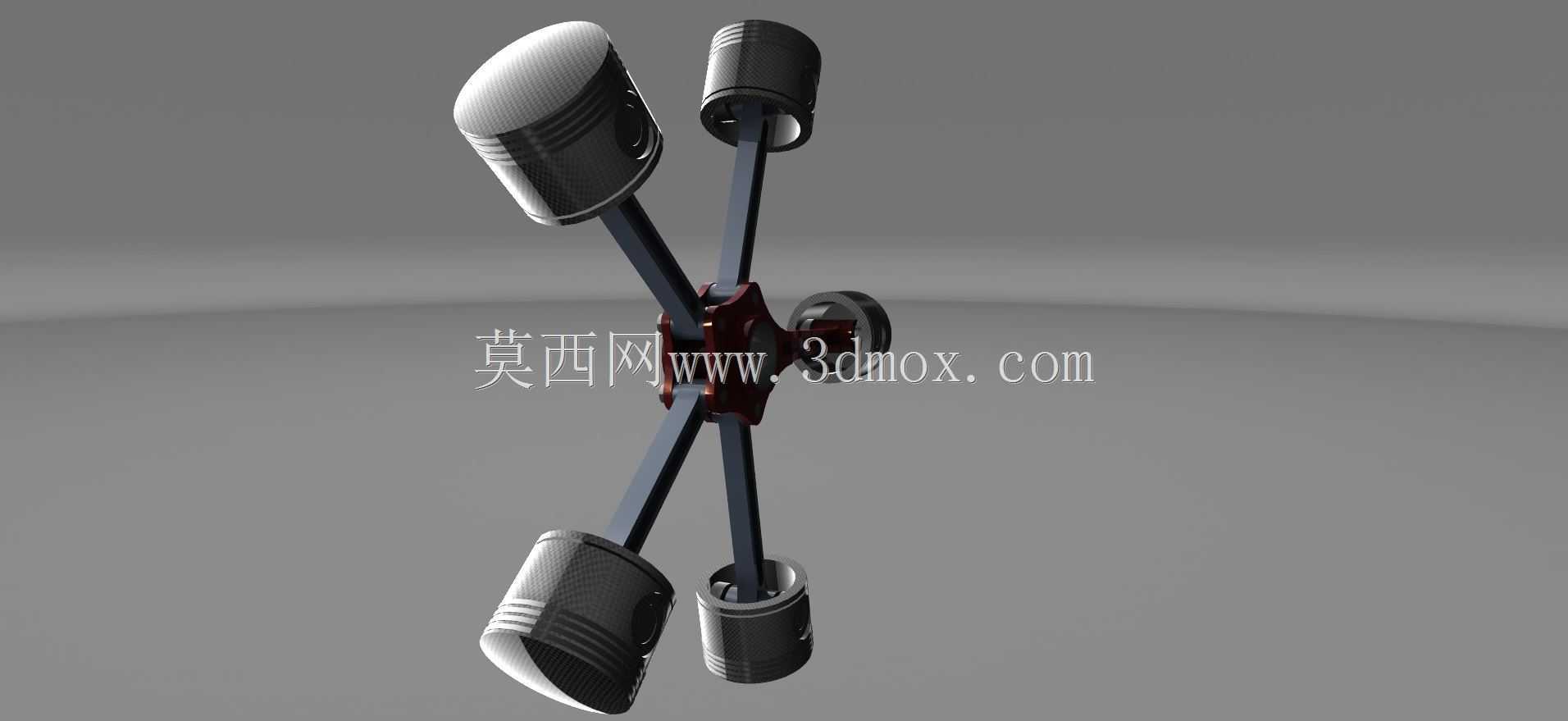

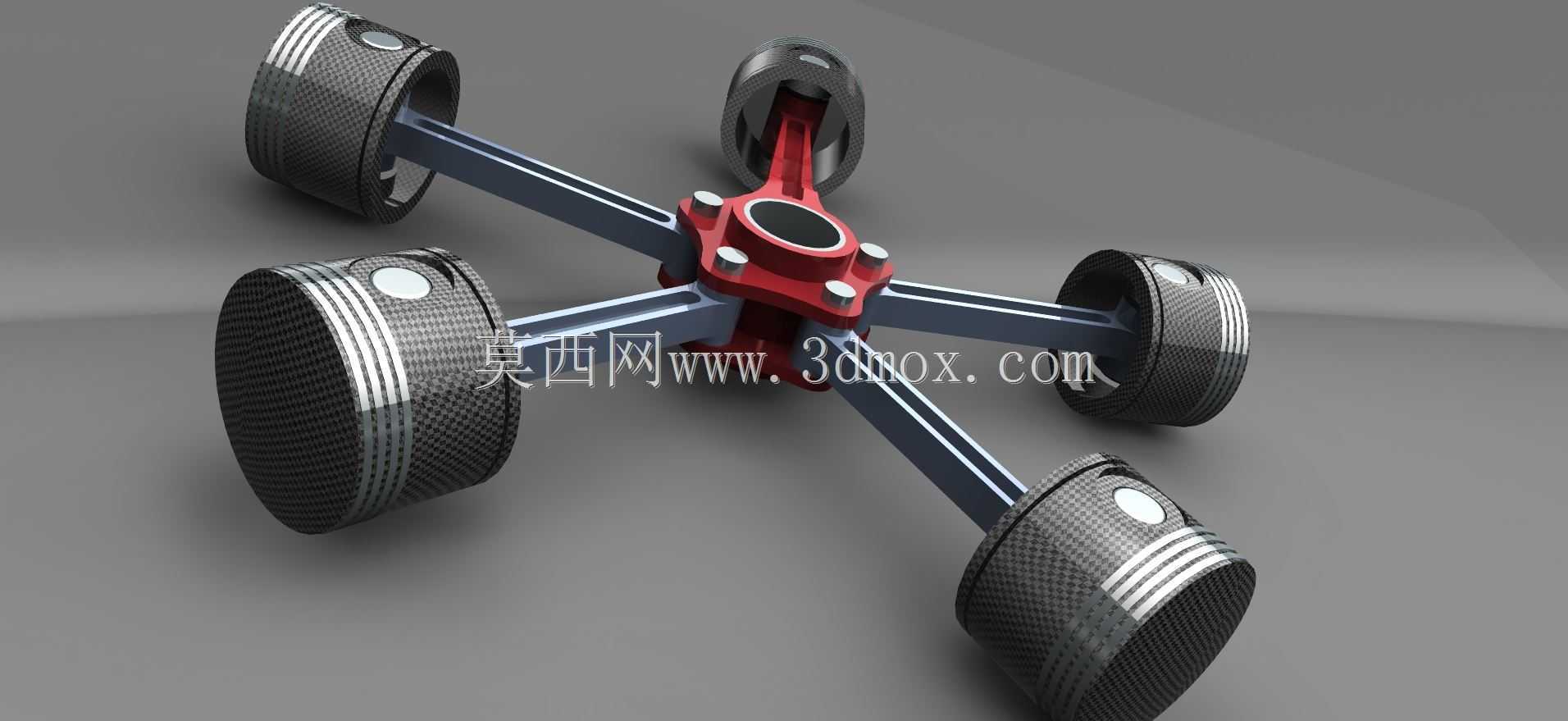

　　从结构设计逻辑来看，中心的星形连接盘是整套机构的核心承载件，五组连杆沿连接盘周向72度均匀分布，每根连杆的末端对应连接一个独立活塞组件，活塞销与连杆小头的配合间隙需要严格控制在热胀工况的合理区间，避免高温运转时出现抱缸或者敲击异响。活塞外圆的型线设计需要匹配对应缸套的内壁尺寸，预留出足够的热膨胀余量，同时活塞环槽的位置要兼顾气密封与刮油功能，减少工作过程中的燃气泄漏与机油窜入燃烧室的概率。

　　在安装边界层面，这类径向引擎的径向尺寸由活塞行程与连杆长度共同决定，设计时需要根据配套设备的舱体径向空间调整连杆长度与活塞行程的配比，避免活塞运动到上止点、下止点时与周边安装附件出现干涉。中心曲柄的偏心距直接决定活塞的行程长度，偏心距越大单缸排量越大，对应的输出扭矩也会提升，但同时整机的径向尺寸也会同步增大，需要在动力输出指标与安装空间限制之间做平衡。

　　实际应用中，这类结构除了传统的航空活塞动力场景，也被移植到小型特种动力设备、定制化改装动力单元、教学演示教具等领域，周向均匀分布的活塞在运转时能形成更好的动平衡，相比同缸数的直列机型，不需要额外加装体积较大的平衡轴来抵消一阶、二阶往复惯性力，能进一步简化整机结构，降低整体重量。在做三维结构建模时，需要重点验证连杆在整个曲柄旋转周期内的运动轨迹，确认每根连杆在摆动过程中不会和相邻的连杆、中心连接盘发生运动干涉，同时活塞往复运动的极限位置要和预设的缸套长度匹配，避免出现活塞超出行程撞击缸盖或者脱出缸套的问题。每一组连杆与中心盘的铰接销轴需要保证同轴度，否则运转过程中会出现偏磨，大幅缩短铰接部位的使用寿命，活塞销孔的轴线需要与活塞外圆轴线保持垂直，避免活塞在缸套内出现偏磨导致拉缸故障。
