U型节能荧光灯管三维结构设计

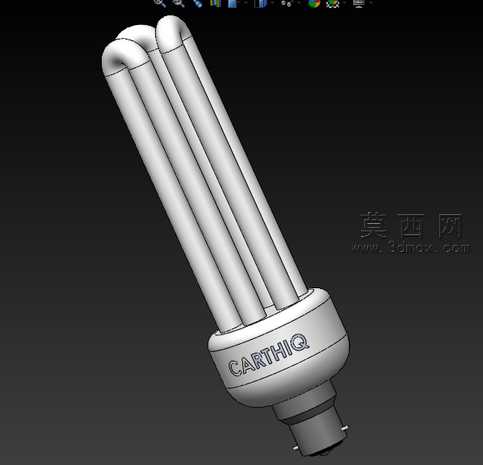

本作品为U型紧凑型节能荧光灯的三维参数化建模成果，建模过程以还原产品真实结构与装配逻辑为核心目标，首先通过草图绘制完成三根平行U型玻璃灯管的截面轮廓与弯曲路径，采用扫掠特征生成灯管的空心管状结构，严格控制灯管管壁厚度、弯曲半径与管间距参数，还原实际产品中灯管的排布精度，避免出现结构干涉问题。针对灯头部分，先绘制底座的旋转轮廓生成塑料基座主体，在基座表面通过包覆特征压印品牌标识，还原产品外观细节；基座下方的螺纹连接结构采用螺旋线扫掠生成标准螺纹牙型，同时预留灯脚的导电触点安装位，保证灯头与标准灯座的装配适配性。建模过程中对各零部件进行分层管理，将玻璃灯管、塑料基座、金属螺纹、导电触点分别设置独立的实体组，方便后续材质赋予与结构拆解展示。材质渲染阶段，为玻璃灯管赋予高透低反射的半透明玻璃材质，调整折射系数匹配荧光灯管的玻璃质感，灯管内部添加微弱的自发光效果模拟荧光粉涂层的视觉特征；塑料基座采用哑光白色硬质塑料材质，添加细微的颗粒质感还原注塑件的表面肌理；金属螺纹部分赋予磨砂镀锌金属材质，调整金属度与粗糙度参数还原灯头金属部件的真实触感。整体建模严格遵循紧凑型荧光灯的实际生产尺寸规范，各部件的配合公差符合民用照明产品的装配要求，既可以作为照明产品结构设计的参考案例，也可用于产品展示、教学演示等场景，完整呈现了民用节能光源从结构草图到三维实体的全流程建模逻辑，细节处兼顾了外观还原度与结构合理性，清晰展示了U型节能灯的内部排布与外部连接结构。
