工业厂区带顶棚生产操作平台设计

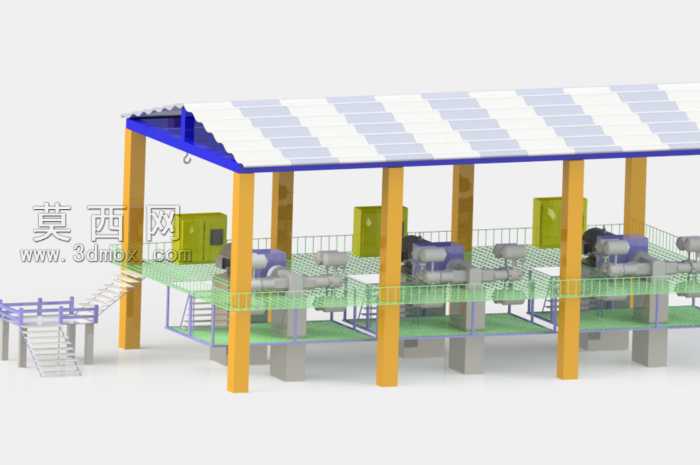

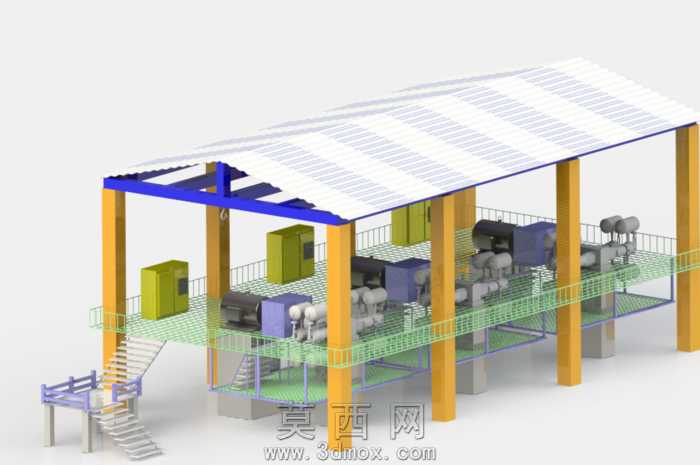

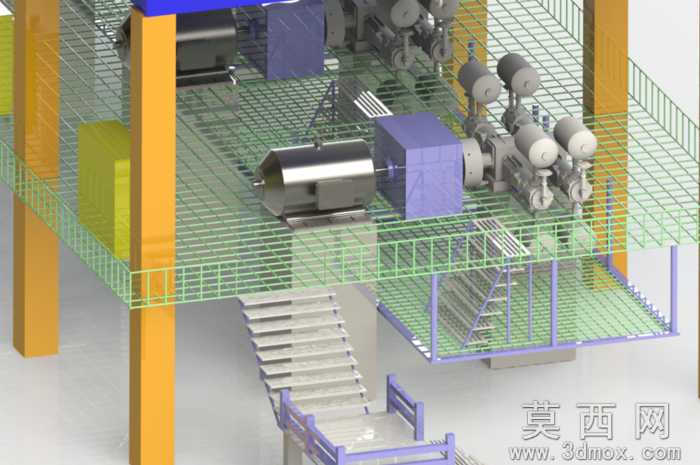

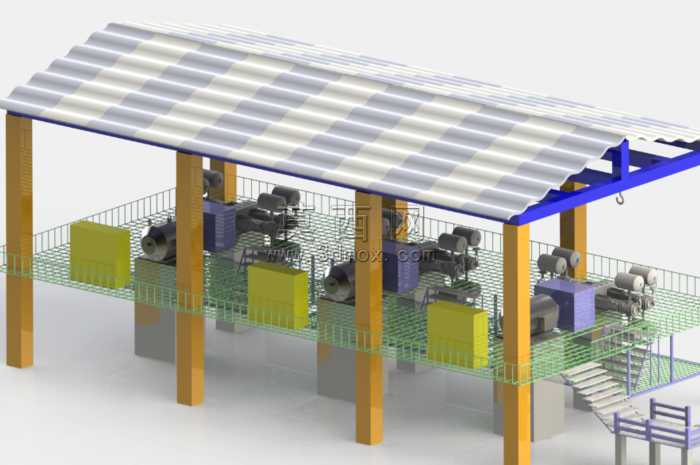

本作品为工业厂区内带顶棚的生产操作平台三维设计，整体采用模块化建模思路完成搭建。建模阶段先以参数化草图绘制平台整体平面轮廓，确定立柱分布间距、平台长宽尺寸与楼梯安装位置，再通过拉伸、阵列特征生成主体承重立柱，立柱采用等截面方柱结构，均匀分布于平台四周与中部，承担顶棚与平台层的全部荷载。平台作业层采用镂空网格地板设计，既减轻整体结构自重，又能满足作业区域的防滑、漏尘需求，平台边缘设置标准化安全防护栏杆，栏杆采用横竖杆件拼接结构，高度符合工业作业安全规范，沿平台临边连续布置无缺口。顶棚采用单坡排水的彩钢板样式，通过顶部蓝色承重钢梁与立柱连接固定，钢梁采用焊接节点模拟，还原真实钢结构的连接逻辑，顶棚板材通过阵列排布模拟压型钢板的纹理结构，兼顾遮阳挡雨的实用功能与工业建筑的外观质感。平台一侧设置斜向钢楼梯，楼梯踏步采用防滑钢板设计，楼梯入口处设置小型过渡平台与防护门，方便人员上下通行。平台上布置的工业设备采用简化建模方式还原外观形态，包含电控柜、泵组、管道组件等生产设施，设备按照生产工艺流程有序排布，预留出足够的操作与检修空间。材质渲染阶段，立柱赋予暖黄色工业防锈漆材质，顶棚钢梁赋予蓝色金属漆材质，网格地板赋予浅绿色防滑涂层材质，设备分别对应钣金、金属管道、哑光塑料等不同材质属性，通过调整材质粗糙度、反光度参数，还原工业场景真实的质感表现。整体设计充分考虑工业生产场景的实用性，结构布局合理，各部件连接逻辑清晰，可用于工业厂区规划展示、生产场景模拟演示等场景。
