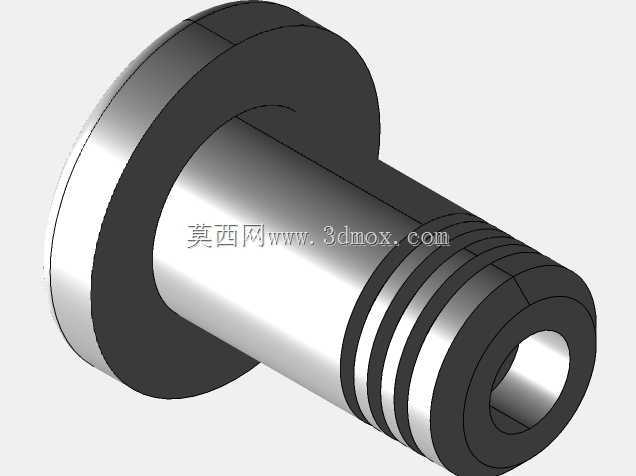

该密封塞主要应用于工业减压阀的阀腔内部流道封堵、压力调节腔的限位密封场景,在气动调压管路、工业供水减压阀、小型工艺气体减压装置中都有适配空间,核心作用是分隔阀内高低压腔室,同时为调压弹簧提供端部定位支撑,避免介质从调压机构侧泄漏,保障减压阀出口压力稳定在设定区间。从结构设计来看,该零件采用一端带大直径法兰盘、另一端为外圆柱面加环形密封槽的轴类构型,法兰盘的端面可直接抵靠在阀体内腔的台阶定位面上,通过端面压紧实现轴向限位,无需额外设置轴用挡圈等定位零件,减少装配环节的零件数量,也降低了定位失效的风险。
圆柱段上的多道环形槽是专门为安装O型密封圈设计的,多道密封槽的排布可以形成多级密封屏障,即便单道密封圈出现轻微磨损,剩余密封结构仍能维持额定密封压力,适配减压阀长期工作时的往复微动磨损工况,避免介质沿塞体与阀腔配合面窜流。设计过程中需要重点控制塞体圆柱段与阀腔安装孔的配合公差,通常采用小间隙基孔制配合,既保证塞体可以顺利压入安装位,又不会因为间隙过大导致密封圈被挤入间隙造成切圈失效;法兰盘的外径需要匹配阀腔台阶的沉孔尺寸,保证法兰端面完全贴合沉孔端面,避免压紧时出现偏斜导致密封受力不均。
塞体的中心通孔是为介质压力传导、或者调压杆穿过预留的结构,通孔的内壁粗糙度需要控制在合理范围,避免穿过的调压杆运动时出现卡滞,也能减少介质在孔道内的压力损失。安装时需要先在环形槽内套入对应规格的弹性密封圈,在密封圈表面涂抹少量适配介质的润滑脂,再将塞体沿阀腔轴线缓慢压入,直到法兰端面完全贴合阀腔台阶面,压入过程中要避免塞体偏斜,防止密封圈被孔口锐边划伤。该结构的整体轴向尺寸紧凑,法兰端的厚度经过强度校核,能够承受阀内高压介质的轴向推力,不会在额定工作压力下出现变形断裂,圆柱段的长度根据阀腔的安装深度确定,保证塞体装入后端部不会与阀内其他运动部件发生干涉,适配多数中小通径减压阀的内部安装空间,也可根据实际阀腔尺寸调整各段直径与长度参数,拓展应用到其他需要轴向密封封堵的阀类产品流道中。
