CSWP认证考试双筒支座机械零件

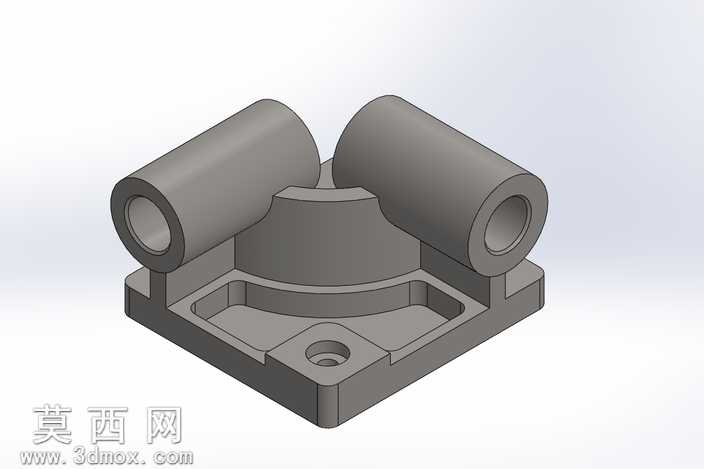

该作品是SolidWorks CSWP认证考试对应的典型练习零件，整体采用一体化实体建模思路完成，从底座基准面开始绘制草图，先完成带圆角的方形底座轮廓构建，底座上设计有下沉式凹槽结构，凹槽边缘做了均匀过渡圆角，既降低零件整体重量，也保证了底座的结构刚性，底座一角预留了沉头安装孔，用于零件的定位与固定。底座上方居中位置设计有弧形过渡连接座，连接座两侧对称布置两个空心圆柱筒结构，两个圆柱筒的中心轴线保持平行，筒壁厚度均匀，内孔为光滑通孔，可用于穿装轴类零件实现转动连接功能。建模过程中全程遵循参数化设计逻辑，所有尺寸均按照CSWP考试的公差要求设置，通过拉伸、切除、圆角等基础特征命令即可完成全结构构建，未使用复杂曲面特征，重点考察建模者对草图约束、特征顺序、对称结构设计的掌握程度。材质设置为普通工程灰铸铁，渲染时采用哑光金属质感，清晰呈现各部分的结构轮廓与棱边过渡效果，没有添加多余的装饰性元素，完全还原工业零件的真实外观。结构设计上充分考虑了零件的实际使用场景，对称式双筒布局保证受力均匀，底座的安装孔位置与上方筒结构的位置精度严格匹配，弧形连接座的壁厚经过优化，既避免应力集中问题，也不会造成材料浪费，整体结构简洁规整，是典型的机械支座类零件，适合作为三维建模入门到进阶的练习案例，帮助学习者掌握工业零件的建模逻辑与设计规范，熟悉机械结构的工艺合理性要求，理解从二维草图到三维实体的转化思路，掌握对称零件的高效建模技巧，强化对特征参数化关联的运用能力。
