往复式桶形轨道凸轮三维结构设计

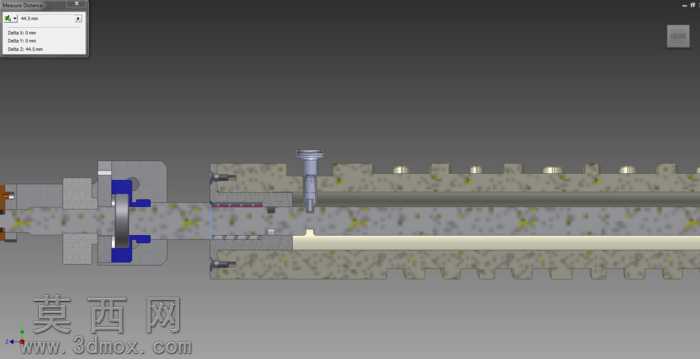

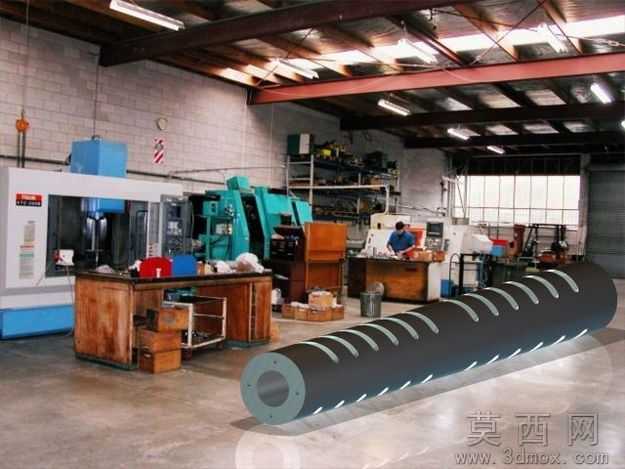

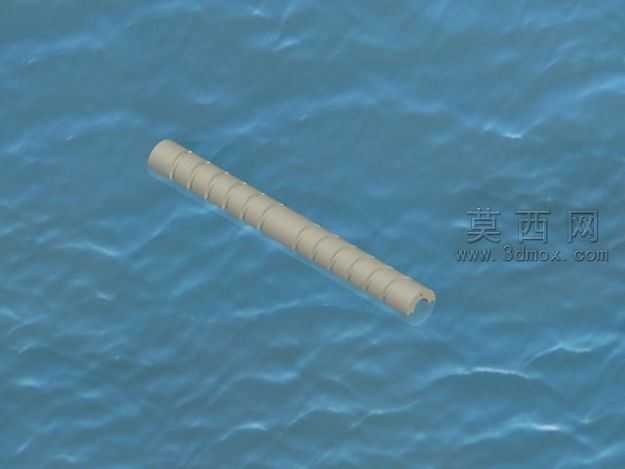

该作品为往复式桶形轨道凸轮的三维建模成果，整体采用长圆柱基体作为核心承载结构，建模阶段优先通过草图绘制确定凸轮的轴向总长度、基体直径等基础参数，再通过螺旋扫描与切除特征结合的方式，加工出沿轴向连续分布的闭合轨道槽，轨道槽的截面尺寸经过参数化约束，可保证配套针脚类从动件能够顺畅嵌入槽内完成传动动作。建模过程中对轨道的升程、回程段曲线做了平滑过渡处理，避免出现尖锐拐点导致从动件运动卡滞，同时严格控制轨道的轴向行程为35毫米，匹配6至12车道的往复移动需求，确保凸轮旋转时可带动从动件从一端平稳移动至另一端，完成预设的往复运动轨迹输出。材质渲染环节选用哑光工程塑料作为基础材质，表面添加细微的磨砂纹理提升真实感，轨道槽内部做轻微的反光处理以突出结构轮廓，背景搭配水波纹动态效果衬托主体结构，方便直观观察凸轮的整体形态与轨道走向。结构设计上采用一体化成型思路，圆柱基体两端做微小的倒角处理去除锐边，既降低实际加工时的应力集中风险，也让三维模型的视觉表现更贴近实际工业零件的状态。设计思路围绕将连续旋转运动转换为直线往复运动的核心需求展开，通过闭合轨道的轮廓曲线精准控制从动件的运动节奏与行程范围，无需额外添加导向辅助结构即可实现稳定的传动效果，可直接应用于自动化分拣、物料输送等需要短行程往复动作的机械场景，建模时保留了所有特征的参数化属性，后续可根据实际使用需求快速调整轨道长度、槽宽、升程角度等核心参数，适配不同的传动负载与运动速度要求。
