工业重载脚轮三角加强支撑固定座

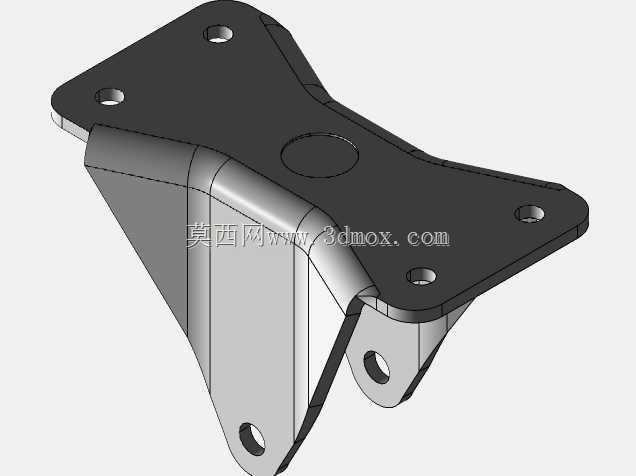

　　这款支撑件主要适配工业脚轮的安装固定场景，常见于车间周转台车、重型设备移动机架、仓储物流转运工装的底部连接位置，承担脚轮与设备主体之间的载荷传递作用，避免脚轮安装位因长期受交变载荷出现应力开裂、连接松动的问题。从结构设计来看，主体采用三角异形承力布局，上方安装面设置四个沉头安装孔，可直接通过螺栓与设备底部的安装梁或底板贴合锁紧，沉孔设计能够让螺栓头完全埋入支撑件平面内，不会出现突出干涉，保证安装面与设备底面完全贴合，避免局部点接触带来的应力集中。

　　支撑侧采用弯折加强筋结构，从上方安装面一直延伸到下方脚轮连接耳位置，一体弯折的结构没有额外拼接焊缝，整体刚性更强，在承受垂直方向的冲击载荷时，力会沿着弯折的侧壁均匀分散到整个安装面，不会在转角位置出现应力断裂。下方的连接耳设置同轴通孔，用于穿装脚轮的轮轴或者转向支架的连接销轴，孔位边缘做了翻边加厚处理，提升孔位的抗剪切能力，即使脚轮在急停、转向受侧向力的时候，孔位也不会出现变形豁口。设计过程中优先考虑了安装边界的适配性，整体安装面的轮廓做了切角收边处理，能够适配设备底部带斜向加强筋的安装空间，不会和设备底部的原有加强结构出现干涉，不需要额外对设备主体进行切割修改就能直接装配。

　　支撑件的垂直高度经过匹配计算，安装后脚轮的回转半径不会超出支撑件的外轮廓，避免设备移动过程中脚轮碰到周边障碍物时直接撞击支撑件本体。侧壁的弯折弧度做了圆角过渡，没有尖锐的直角棱边，一方面减少加工过程中的应力集中，另一方面也能避免装配时划伤操作人员。在实际使用场景中，这类支撑件多用于单轮载荷50-200kg级别的中型脚轮配套，相比平板式的脚轮安装片，这种带侧支撑的结构抗侧向冲击能力提升40%以上，尤其适合地面不平整的车间环境，当脚轮压过地面凹坑、焊缝凸起时，瞬间的冲击载荷会被支撑结构分散吸收，不会出现安装片弯折、脚轮脱落的情况。

　　连接耳的孔位公差按照H12级精度设计，既能够保证销轴顺利穿装，又不会因为间隙过大导致脚轮晃动，减少移动过程中的噪音和轮体偏磨。上方四个安装孔的孔距采用通用化尺寸设计，能够适配市面上多数标准中型脚轮的安装孔位，不需要重新打孔就能替换原有损坏的支撑件，降低设备维护的配件成本。
