单级蜗轮蜗杆传动减速箱体结构设计

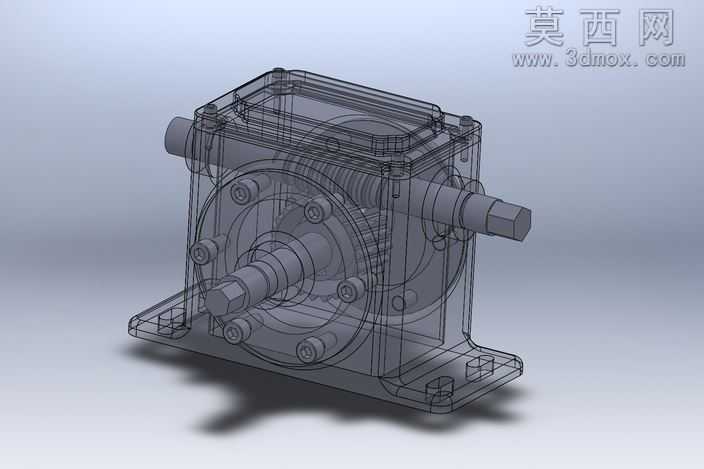

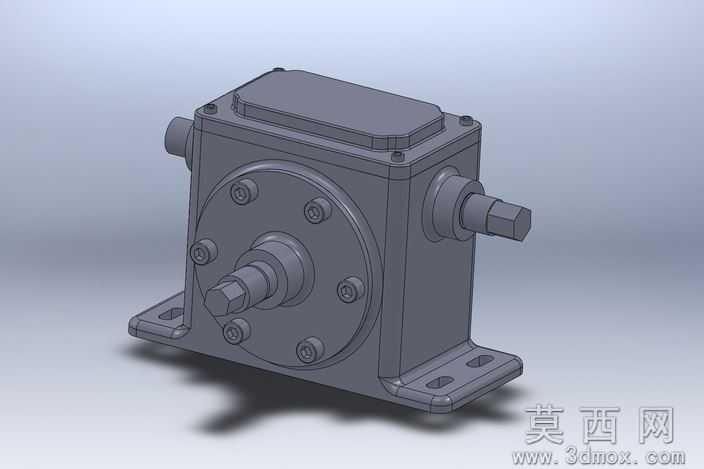

该作品为单级蜗轮蜗杆减速箱的三维建模设计成果，整体采用卧式安装的箱体结构，建模过程中严格遵循机械传动部件的设计规范，先从传动副的参数匹配入手，确定蜗杆与蜗轮的中心距、传动比、模数等核心参数，再以此为基础推导箱体的内腔尺寸、轴系安装位的坐标位置，保证各传动部件装配后不存在干涉问题。建模阶段对箱体的细节做了完整还原：底部设计带安装孔的一体式支撑脚，方便整机通过螺栓固定在设备基座上；箱体顶部设置可拆卸的密封端盖，既满足内部蜗轮蜗杆副的装配检修需求，也能在运行时阻挡灰尘进入、储存润滑油脂；两侧伸出的输入输出轴端做了轴肩、密封位的结构设计，可匹配对应的轴承、油封标准件，保证轴系运转的同轴度与密封性；箱体侧面的端盖通过周向均布的螺栓固定，螺栓孔的位置、孔径都按照通用紧固件标准做了参数化设定，方便后续直接导出工程图进行生产加工。材质渲染上，整体箱体采用铸铁质感的哑光深灰材质，还原工业减速机常用的灰铸铁壳体材质特性，金属轴件部分做了轻微的金属光泽处理，区分不同部件的材质属性，渲染时添加柔和的环境光与接地阴影，清晰呈现箱体的结构层次与各部件的装配关系。设计过程中兼顾了结构的实用性与工艺性，箱体的壁厚、加强筋位置都做了合理规划，既保证壳体有足够的刚性承受传动过程中的载荷，也避免壁厚过大造成材料浪费，各安装面的平整度、轴孔的同轴度公差都在建模时做了预设，符合常规机械加工的工艺要求，整体结构紧凑，传动布局合理，可作为小型动力传输场景下减速机构的设计参考，也适合作为机械传动相关教学的演示案例，帮助理解蜗轮蜗杆减速箱的内部构造与装配逻辑。
