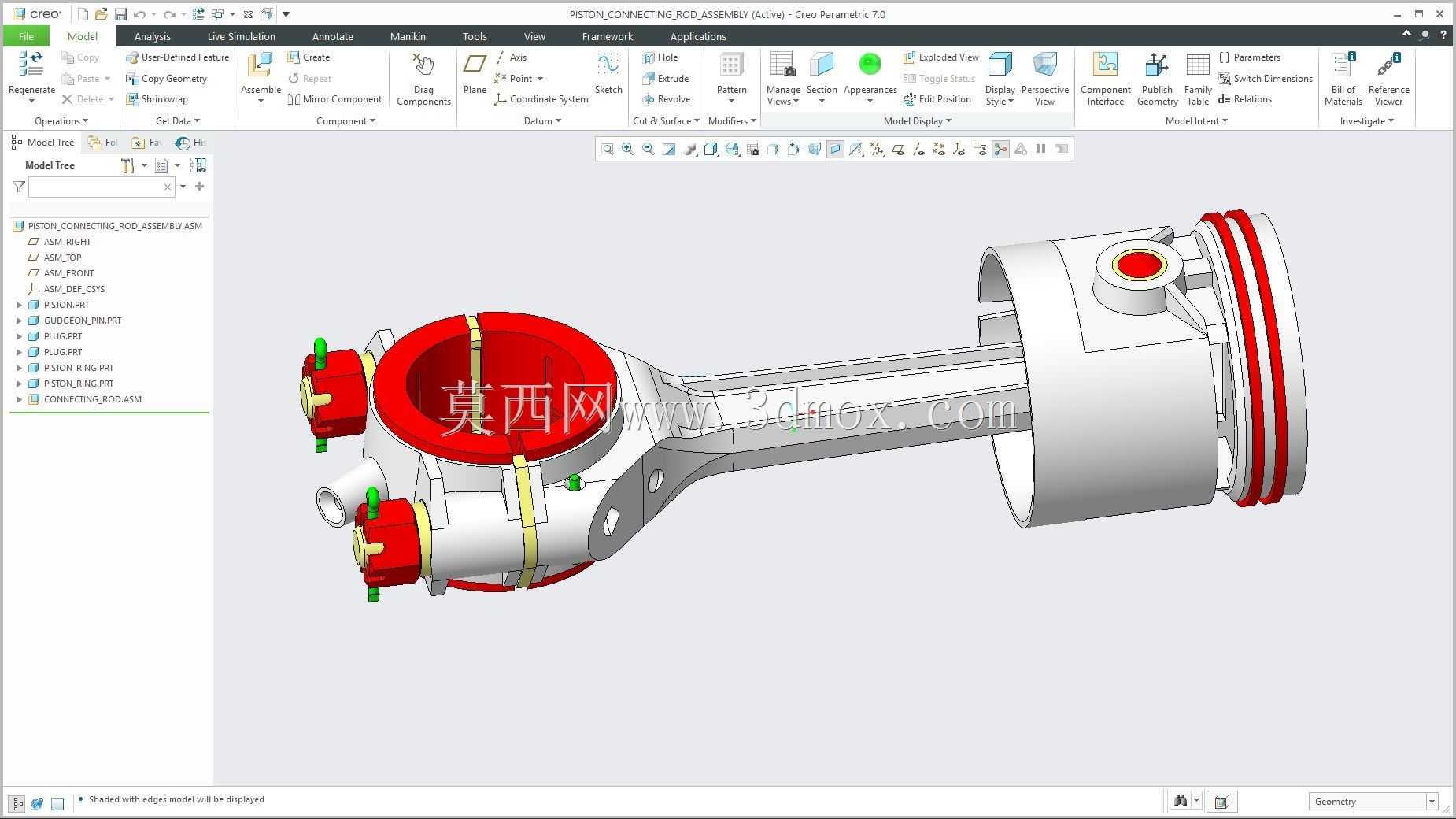

内燃机活塞连杆组件结构设计方案

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，主要承担气缸内燃烧压力传递、往复运动与旋转运动转换的核心功能，广泛适配小排量通用汽油机、摩托车动力单元以及小型工业动力设备的动力输出需求。设计过程中首先围绕活塞的热负荷与机械负荷承载要求展开，活塞头部设置三道环槽结构，其中两道气环槽用于密封燃烧室高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，一道油环槽用于刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧产生积碳。活塞销座部位采用加厚加强结构，通过浮动式活塞销与连杆小头连接，销座两侧预留卡簧安装槽位，可限制活塞销轴向窜动，避免销端刮蹭气缸内壁造成拉缸故障。

　　连杆部分采用工字形截面结构设计，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少发动机高转速工况下的往复惯性力，降低曲轴轴瓦的冲击负荷。连杆大头采用分体式结构设计，配套连杆螺栓安装孔位，可直接与曲轴曲柄销装配，装配时需严格按照扭矩要求拧紧连杆螺栓，保证连杆大头轴瓦与曲柄销的配合间隙符合润滑要求。活塞裙部设计为微椭圆型线，可抵消热态工况下活塞受热膨胀产生的变形量，保证活塞在气缸内往复运动时的配合间隙均匀，避免冷态敲缸、热态拉缸的问题。组件上附带的小型外接接口可适配活塞冷却喷嘴的安装位置，高负荷工况下可通过喷嘴喷射机油冷却活塞内腔，降低活塞头部的热负荷，避免活塞顶部因高温产生烧蚀变形。

　　整体装配边界严格匹配对应排量发动机的气缸直径、曲柄半径、压缩比参数，活塞顶部的凹坑结构可配合气缸盖、气门形成指定形状的燃烧室，保证油气混合效率与燃烧充分性，连杆长度经过精确计算，可控制活塞在上止点时的余隙高度，避免活塞碰撞气门造成发动机故障。各部件的连接部位均做了圆角过渡处理，减少应力集中现象，提升组件在交变载荷下的疲劳寿命，满足动力设备长时间高负荷运行的可靠性要求。
