法兰安装式定心支撑轴承结构设计

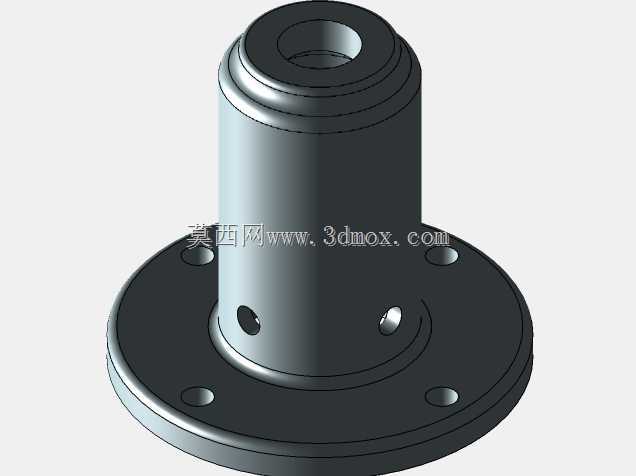

　　这类带法兰底座的定心轴承，多配套在减压阀、流体调压阀组的阀芯支撑位，也常见于小型精密仪表的转轴定心环节，核心作用是给往复或低速回转的阀杆、芯轴提供径向约束，避免轴系运行中出现偏心偏磨，保证调压动作的同轴度精度。从结构设计逻辑来看，底部圆形法兰盘做了均布的安装沉孔，安装时可以直接通过螺栓把整个轴承座固定在阀腔的安装基面，不需要额外设计轴承座的包容腔体，能大幅缩减阀组的轴向装配尺寸，适配紧凑型仪表阀的内部空间布局。法兰与上方筒状轴承本体为一体化结构，衔接处做了圆角过渡处理，能消除装配应力集中点，避免长期受阀杆交变载荷时出现根部断裂的问题。

　　筒状轴承主体的内孔是核心工作接触面，内孔做了多级阶梯设计，既可以适配不同轴径的阀杆穿装，也能预留润滑脂的存储空间，减少轴与孔之间的干摩擦损耗；筒壁上开设的径向小孔，一方面是作为润滑脂的加注通道，另一方面也可以作为装配定位的销孔，穿装定位销后能限制轴承本体跟转，保证轴系转动时轴承座保持固定。法兰盘上的沉孔位置做了锪平处理，能保证螺栓安装后头部不突出法兰基面，避免和阀腔内其他运动部件发生干涉，安装边界上法兰外径与筒身高度的比例经过匹配，既保证了安装后的支撑稳定性，也不会过多占用阀腔的径向空间。

　　实际选型应用时，要注意核对法兰安装孔的中心距尺寸，确保和阀腔基面的预装螺孔位置对齐，同时要保证轴承内孔与阀杆的配合间隙控制在合理范围，间隙过大会导致定心精度不足，阀杆动作时出现晃动，影响减压阀的压力调节稳定性，间隙过小则会增大阀杆的运动阻力，甚至出现卡滞问题。这类定心轴承的结构没有复杂的异形曲面，建模时优先通过回转特征生成主体轮廓，再对法兰安装孔、筒壁径向孔做阵列切除，能保证各安装位的位置度精度，加工时也可以采用棒料一次车削成型，再做钻孔工序，加工工序简单，量产时的成本控制优势明显。

　　在流体控制阀的应用场景里，这类轴承还要接触介质侧的压力冲击，所以结构设计时筒身的壁厚做了加厚处理，能承受一定的径向压力载荷，不会因为介质压力波动出现筒身变形的问题，保证长期运行下的定心精度稳定。
