深沟球滚动轴承精密结构三维数模

　　作为旋转机构里最基础也最核心的支撑元件，这类深沟球滚动轴承的应用场景几乎覆盖所有存在回转运动的机械设备，从民用家电的电机转轴、工业流水线的输送辊筒，到机床主轴、阀门执行机构的旋转副，甚至小型动力设备的传动端，都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少回转过程中的能量损耗，同时限制轴与安装座之间的轴向与径向窜动，保证轴系的回转精度始终维持在设计允许的范围内。

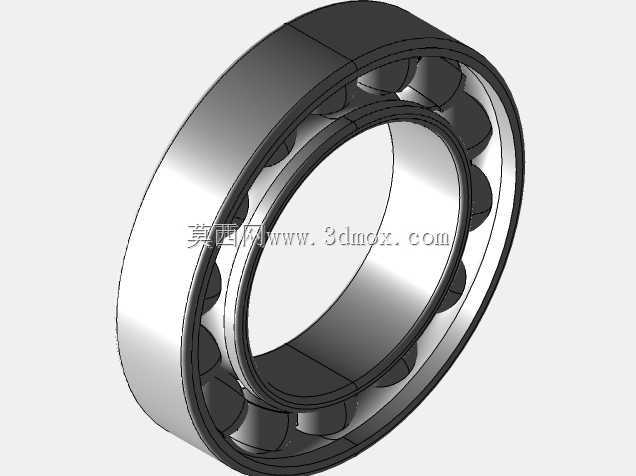

　　从结构设计逻辑来看，这个模型完整还原了深沟球轴承的核心组成部分：带弧形滚道的内圈与外圈、均匀排布在滚道之间的钢制滚动体、分隔滚动体避免相邻球体直接摩擦的保持架。设计时首先要匹配安装场景的载荷特性，这类轴承主要承受径向载荷，也可在一定范围内承受双向的轴向载荷，适合中高速回转的工况，滚道的曲率半径通常略大于滚动体的半径，保证滚动体在滚道内既有足够的接触面积承载，又不会出现卡滞。建模过程中需要严格控制滚道的形位公差，内外圈的同轴度、滚道的圆度偏差都会直接影响轴承实际运转时的振动值与噪音水平，保持架的兜孔间隙需要预留滚动体运转时的热膨胀空间，避免高速运转时滚动体被卡死。

　　从安装边界来看，这类轴承的安装通常采用基孔制配合，内圈与转轴的轴颈过盈配合，外圈与轴承座的安装孔采用过渡或间隙配合，建模时需要明确标注内圈内径、外圈外径、轴承宽度这三个核心安装尺寸，同时要考虑安装时的定位结构：通常内圈靠轴肩定位，外圈靠轴承座的孔用挡圈或者端盖定位，建模时预留的倒角尺寸需要符合安装工艺要求，避免装配时出现干涉。实际选型过程中，除了尺寸匹配，还要根据工况的转速、载荷大小、润滑方式调整密封结构的设计，这个数模还原的是开式轴承结构，适合有集中润滑系统的设备内部安装场景，如果是粉尘或者潮湿工况，还需要在内外圈之间增加防尘盖或者密封圈，阻挡外界杂质进入滚道破坏滚动接触面。

　　很多刚接触机械设计的工程师容易忽略轴承安装时的跨距计算，其实在轴系设计阶段，就要根据轴的受力点位置确定两个支撑轴承的安装间距，避免轴运转时出现挠曲变形导致轴承承受额外的附加载荷，这个三维数模可以直接导入装配体中做干涉检查，验证轴肩高度、轴承座孔的台阶尺寸是否符合安装要求，也能用来模拟轴承压装时的受力路径，避免装配过程中压力直接作用在滚动体上造成滚道压伤。
