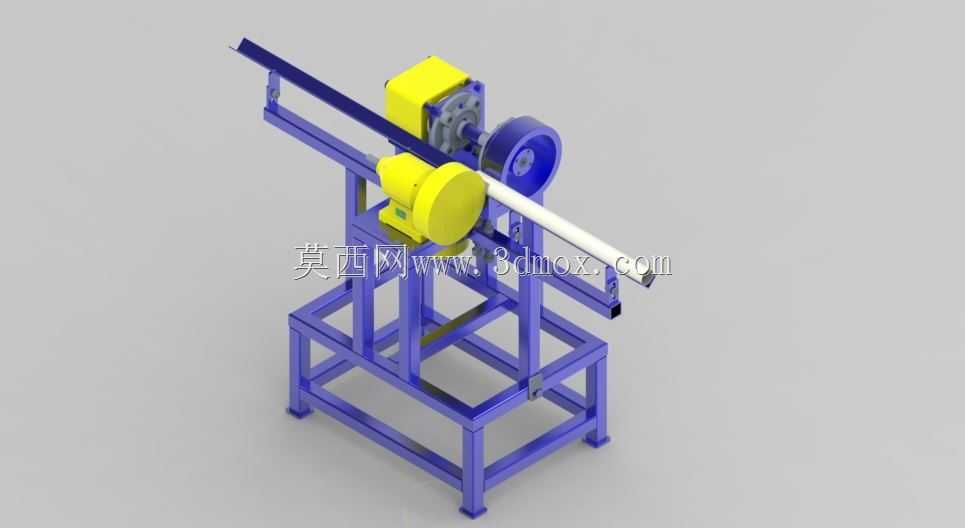

框架式长料自动送料裁切设备结构

　　该设备主要面向长条状棒材、管材类工件的定长送料与裁切工序，常见于五金加工、小型建材预制、家具五金配件生产等场景，可替代人工完成长料的逐段送进与定长切断作业，降低人工送料的精度偏差与操作安全风险。从结构设计来看，设备采用方管焊接拼装的框架式机架作为承载主体，底部框架做了横向与纵向的方管拉筋设计，保证整机运行时的结构刚性，避免送料与裁切动作产生的振动导致机架偏移，机架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在车间硬化地面上，安装时需保证机架上平面的水平度偏差不超过0.2mm/m，避免送料轨道倾斜导致的送料卡滞问题。

　　送料机构采用滚轮夹持式送进结构，搭配驱动单元实现长料的定距送进，送料轨道沿机架长度方向布置，轨道的导向槽宽度可根据加工料径做适配调整，适配一定范围内的圆棒、方管类工件送进需求，送进行程可通过调整驱动端的限位结构灵活设置，匹配不同裁切长度的工件生产需求。裁切执行单元布置在送料轨道的出料端位置，采用直动式裁切动力结构，裁切动作与送料动作做了互锁逻辑设计，送料到位后裁切单元才会执行下压裁切动作，裁切完成后自动复位，等待下一次送料信号，避免动作干涉导致的设备损坏或工件报废。

　　设备的动力单元分别布置在机架上部的两个安装位，分别为送料动作与裁切动作提供动力输出，动力单元的安装座做了可调节设计，可通过调整安装座位置张紧传动部件，降低长期运行后的传动间隙。整机的外形尺寸在长度方向适配常规6米以内长料的单次上料需求，宽度方向控制在1米以内，高度方向适配人工站立操作的作业高度，无需额外搭建操作平台，设备周边预留的操作空间仅需满足上料、出料与日常维护即可，适合中小型加工车间的工位布置。

　　从建模细节来看，所有方管机架的拼接处都做了焊缝位置的结构预留，装配关系完全按照实际加工装配逻辑搭建，送料滚轮、传动部件、裁切刀座的配合间隙都参考实际设备的运行公差设置，可直接作为同类设备改型设计的结构参考，也可用于设备装配前的干涉校验，提前排查结构设计中存在的部件碰撞、行程不足等问题。
