带环形刻印柱式连接结构件设计

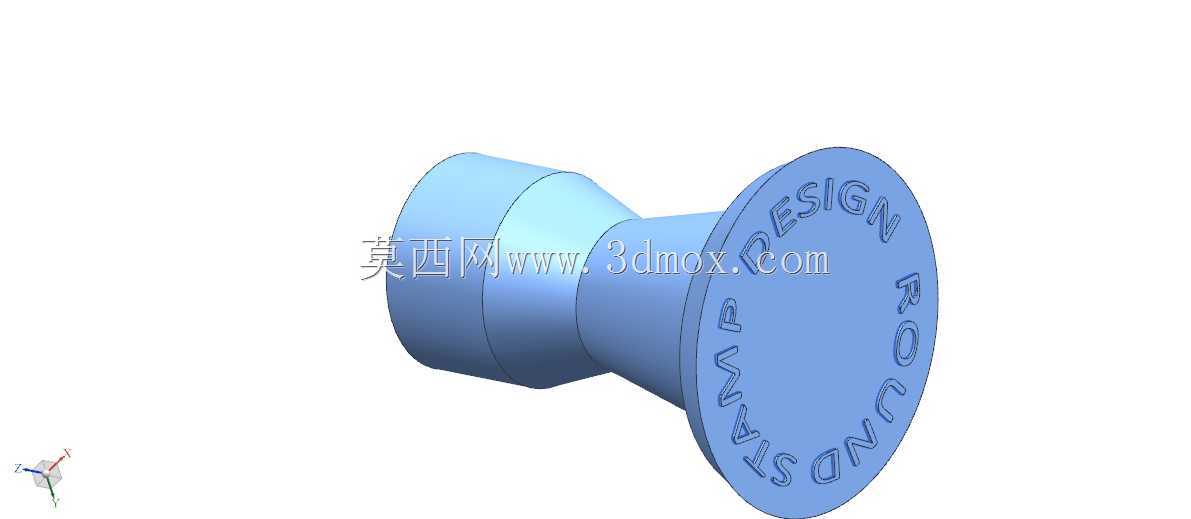

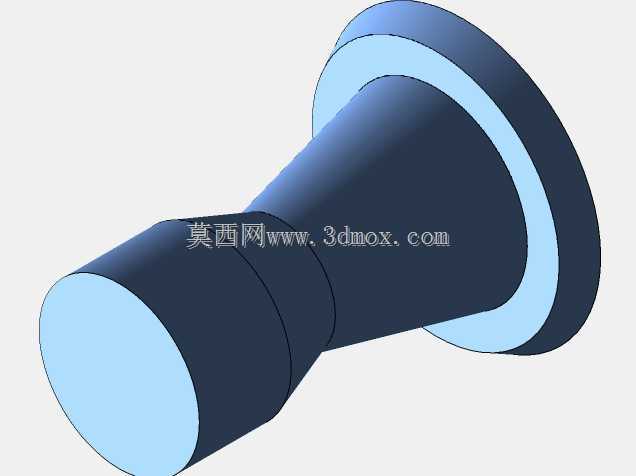

　　本次设计的柱式连接结构件，最初的建模练习出发点是验证文本特征在回转类零件上的包覆成型效果，同时梳理旋转凸台、拉伸切除等基础特征的建模逻辑，这类结构在实际工业场景中，常作为小型管路系统的末端标识堵头、低压气动回路的定位缓冲接头使用，也可作为教学场景中讲解特征包覆、回转体建模的实操案例。从结构本身来看，零件整体为同轴回转体构型，一端为直径较小的圆柱安装段，中间通过锥面过渡连接大直径的圆盘端，圆盘端面沿圆周方向排布凸起的刻印字符，字符采用凸起结构而非凹陷刻字，一方面是避免凹陷位置积尘积液影响标识辨识度，另一方面在小批量加工时，凸起字符可直接随主体成型，减少后续蚀刻工序。

　　安装段的外径公差可根据实际配合需求选取h7级精度，适配常规的光孔插入安装场景，安装段长度可根据安装板的厚度调整，预留足够的轴向定位空间，过渡锥面的锥角设置为15度，既可以减少安装时的对位阻力，也能避免直角过渡带来的应力集中问题，在承受轴向冲击载荷时，锥面可分散部分应力，降低连接段断裂的风险。圆盘端的刻印字符高度设置为0.8mm，字符间距沿圆周均匀排布，保证360度范围内都能清晰识别标识内容，圆盘的外圆边缘做了0.5mm的倒角处理，避免安装和搬运过程中锐边划伤操作人员，也减少零件磕碰时边缘崩缺的概率。

　　从建模逻辑来看，首先绘制旋转截面草图，通过旋转凸台命令生成主体基础构型，随后在圆盘端面建立基准面，绘制文本草图后通过包覆特征将文本投影到圆盘端面并生成凸起结构，过程中需要注意文本草图的定位约束，保证所有字符沿圆周方向均匀分布，不会出现字符歪斜、间距不均的问题，最后对所有锐边进行倒圆角或倒角处理，完成整体模型的构建。这类结构虽然构型简单，但涵盖了回转类零件建模的大部分基础操作，对于初学者掌握特征顺序、草图约束、特征包覆的操作逻辑有很好的练习作用，在实际应用中，可根据使用场景调整各段尺寸，比如用于高压管路时可加大安装段的直径，增加连接强度，用于标识场景时可调整字符内容和大小，适配不同的标识需求，安装时可在安装段配合密封圈，实现低压环境下的密封效果，也可通过粘接、过盈配合等方式完成与安装基体的固定，整体结构的工艺性较好，不管是采用机加工还是3D打印方式都能快速成型，不需要复杂的工装夹具即可完成生产。
