铸铁圆柱孔平带传动轮结构设计

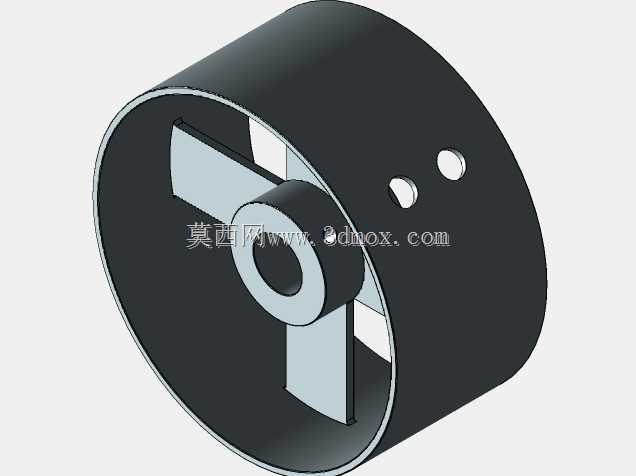

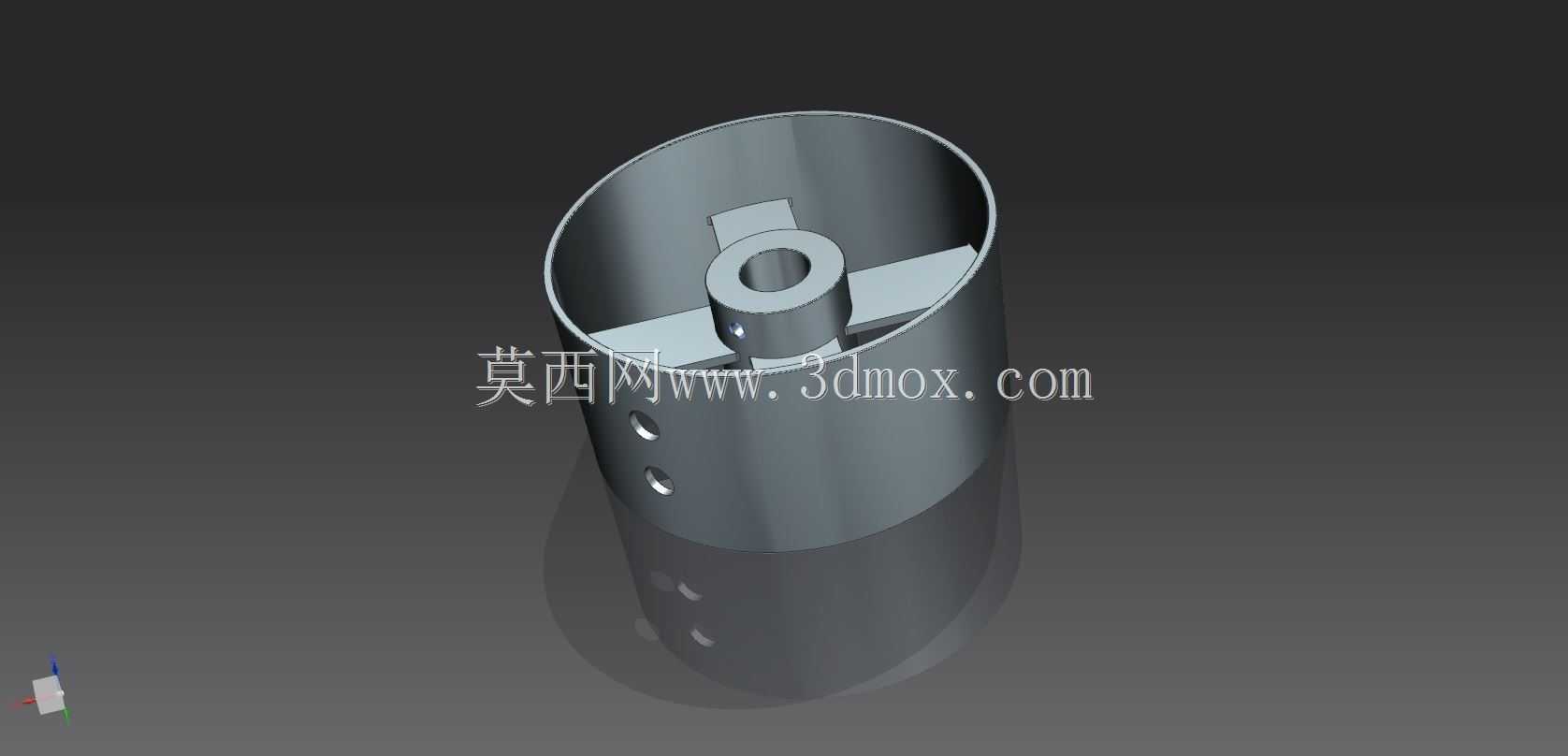

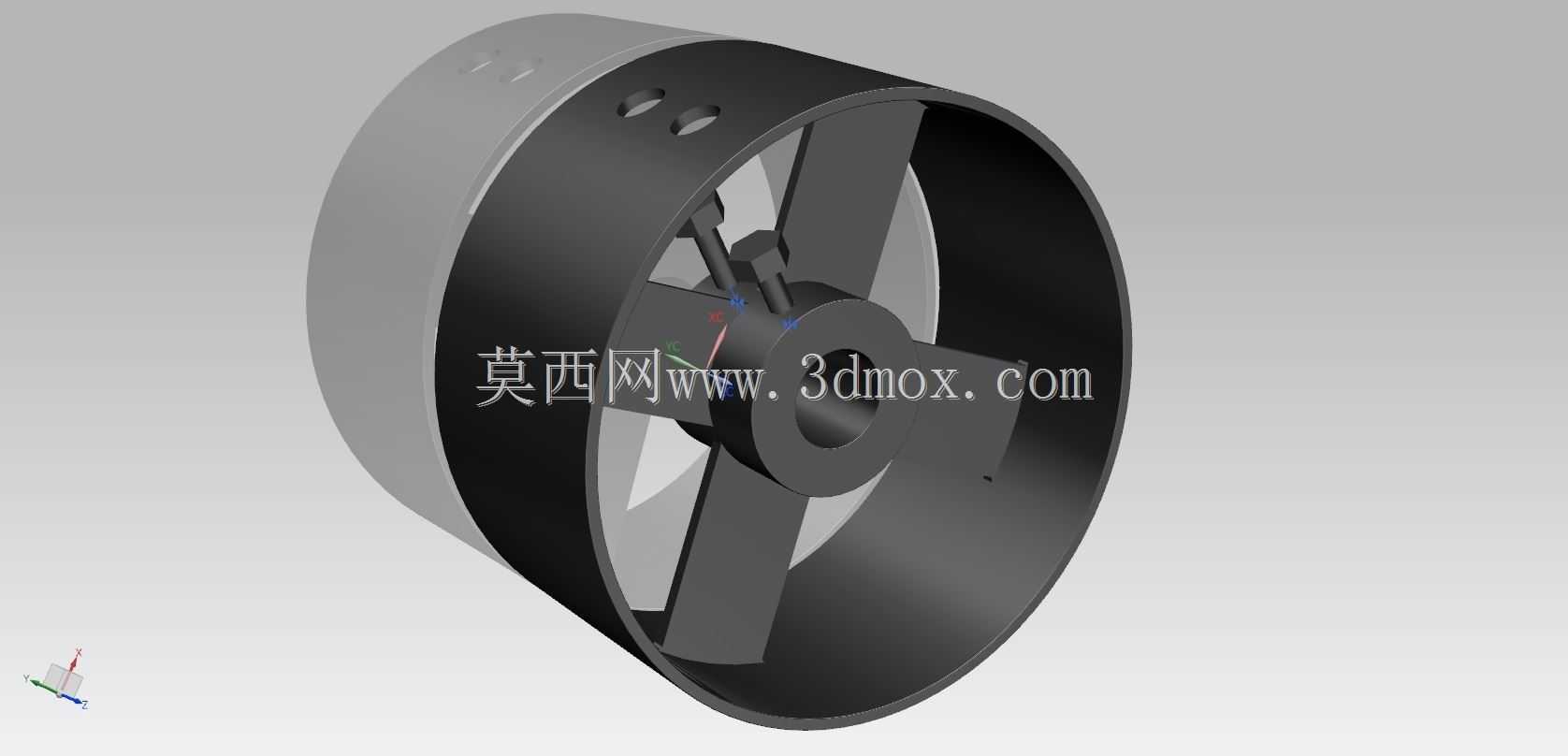

　　这款带圆柱安装孔的铸铁平带轮，主要应用在中小功率的开式传动场景中，常见于老式机床辅机传动、小型粮油加工设备、农用机械的动力传输单元，也可用于部分轻工输送线的从动端张紧结构，适配线速度不超过25m/s的平带传动工况，相比三角带轮，它能适应更宽的平带规格，传动过程中缓冲吸震能力更强，适合中心距较大的传动布局。从结构设计来看，轮体采用整体铸铁铸造后机加工成型，轮毂部分设计有贯通圆柱孔，可直接与传动轴配合，通过键连接传递扭矩，轮辐采用四辐板结构，在保证整体刚性的前提下尽可能降低轮体自重，减少转动惯量带来的启停冲击，轮缘部分做了微凸的弧面处理，能避免平带运转过程中出现跑偏脱轮的问题，轮缘表面加工粗糙度控制在Ra3.2，保证平带与轮面的接触摩擦力稳定，不会出现打滑丢转的情况。

　　安装边界上，轮毂的轴向长度略大于轮缘宽度，保证轴孔配合段有足够的接触面积，避免长期运转出现轴孔磨损松旷，轮体上预留的两个小孔可做动平衡校正时的去重孔，也可作为拆卸时的顶丝孔使用，适配的平带宽度可覆盖轮缘宽度90%的尺寸范围，安装时需要保证两带轮的端面共面度误差不超过1mm，否则会加剧平带的侧边磨损。设计过程中优先考虑了铸铁材料的耐磨性与减震性，相比钢制带轮，铸铁的自润滑特性能降低平带的磨损速率，四辐板的结构也能避免铸造过程中出现壁厚不均导致的内应力问题，加工时轮缘外圆与轴孔的同轴度需要控制在0.05mm以内，保证运转时的径向跳动量在允许范围内，减少传动过程中的振动与噪音。

　　这类平带轮在实际使用中通常不需要额外的维护，只需要定期检查平带张紧度即可，相比同步带轮它对安装精度的要求更低，在多粉尘、有少量油污的工况下适应性更强，不会因为杂物进入啮合面出现跳齿损坏的问题，非常适合低速重载、传动精度要求不高的动力传输场景。
