V4发动机四合一排气歧管结构设计

　　这款V4发动机配套的排气歧管，核心作用是将四个气缸排出的高温废气有序汇集，导入排气后处理系统与排气尾管，是内燃机进排气模块里直接影响排气效率、发动机背压的核心构件。从实际装车场景来看，这类四合一结构的歧管多用于小排量直列四缸或者V型布局的小排量动力单元，常见于乘用车辆、小型工程机械的动力配套，在改装动力领域也常作为替换原厂铸铁歧管的升级选项，用来优化排气脉冲效应，提升气缸扫气效率。

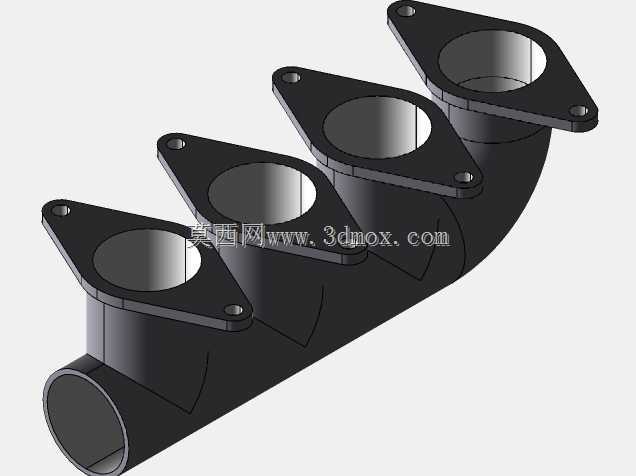

　　从结构设计逻辑来看，四个进气法兰端分别对应发动机缸盖的四个排气口，每个法兰都设计了两个对称的安装螺栓孔，安装时通过金属密封垫压合在缸盖排气侧，保证高温高压废气不会从结合面泄漏。法兰的安装孔位间距、密封面平面度都严格匹配对应缸盖的排气口边界，密封面的内径和缸盖排气道内径做了平滑过渡，避免出现台阶造成排气紊流，额外增加排气阻力。四个支管顺着排气流向做了平滑的弯曲弧度设计，没有出现直角转折的结构，尽可能降低废气在管内流动的沿程阻力，同时四个支管的长度做了等长化处理，让各个气缸排出的废气到达总管汇合处的脉冲时序匹配，避免不同气缸的排气互相干扰，减少排气干涉带来的动力损失。

　　总管末端为圆形接口，用来对接下游的三元催化器或者涡轮增压器的进气端，接口的直径匹配常见的小排量发动机排气系统通用管径，不需要额外做变径转接就能适配多数配套的后处理部件。整个歧管的管壁厚度做了均匀化设计，既保证高温工况下的结构强度，避免长期受冷热交变应力出现开裂变形，也能控制整体重量，相比传统铸铁歧管的厚重结构，这类设计的歧管在轻量化上有明显优势。安装边界上，四个法兰的排布间距严格对应缸盖排气口的中心距，整体的弯曲弧度避开了发动机舱内的周边部件，比如点火线圈、机油尺管路、冷却水管路的布置空间，装车后不会和周边附件产生运动干涉或者热辐射影响。在实际建模过程中，支管的弯曲半径、汇合处的过渡曲面都做了顺滑处理，避免出现应力集中的锐角区域，同时法兰的螺栓孔周边做了局部加厚，保证螺栓拧紧时法兰面不会出现变形，保障长期使用的密封可靠性。
