重载万向平板安装手推车脚轮结构

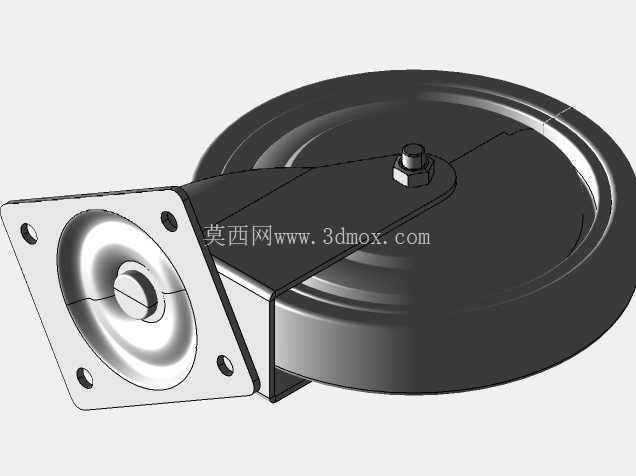

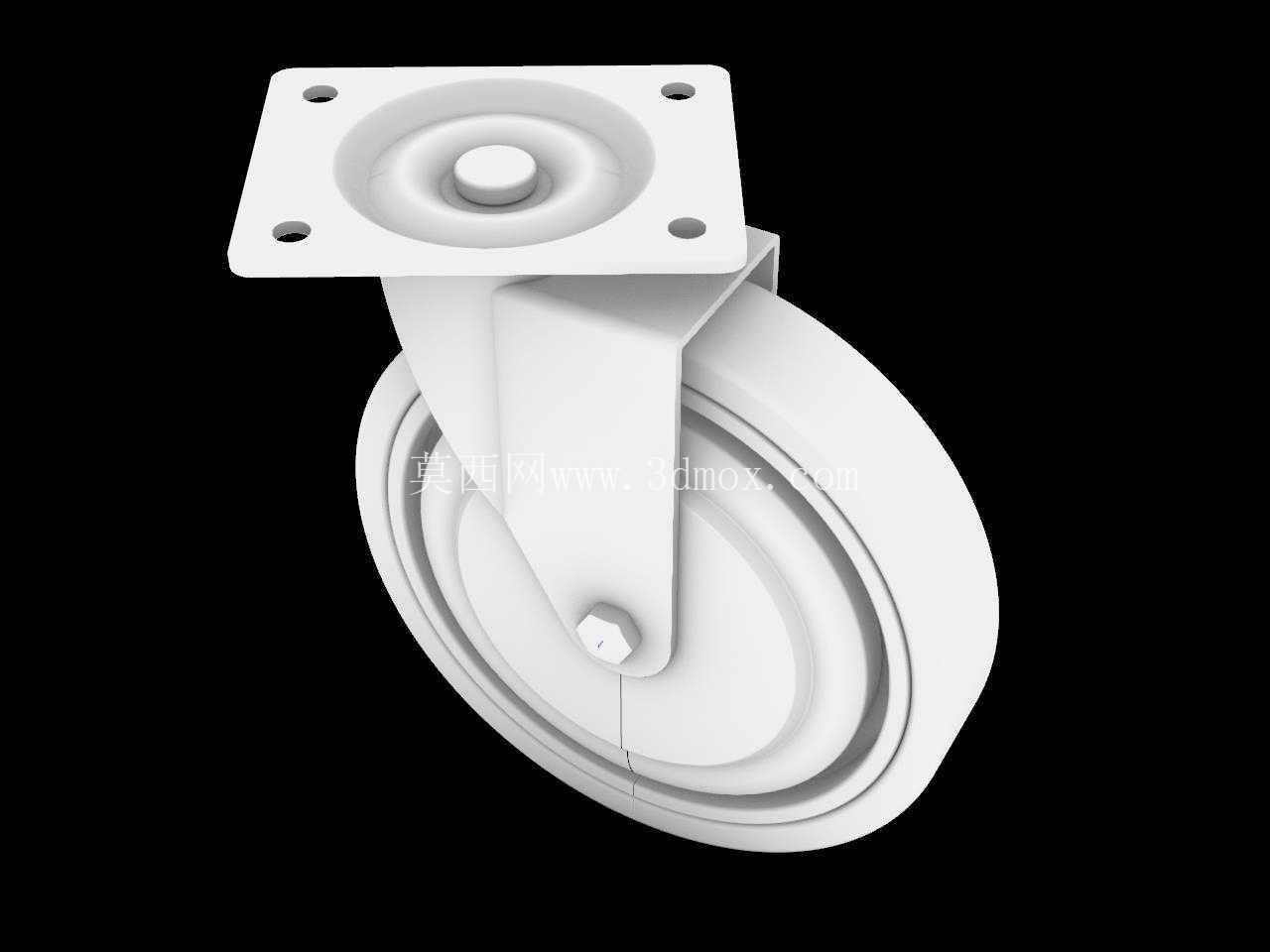

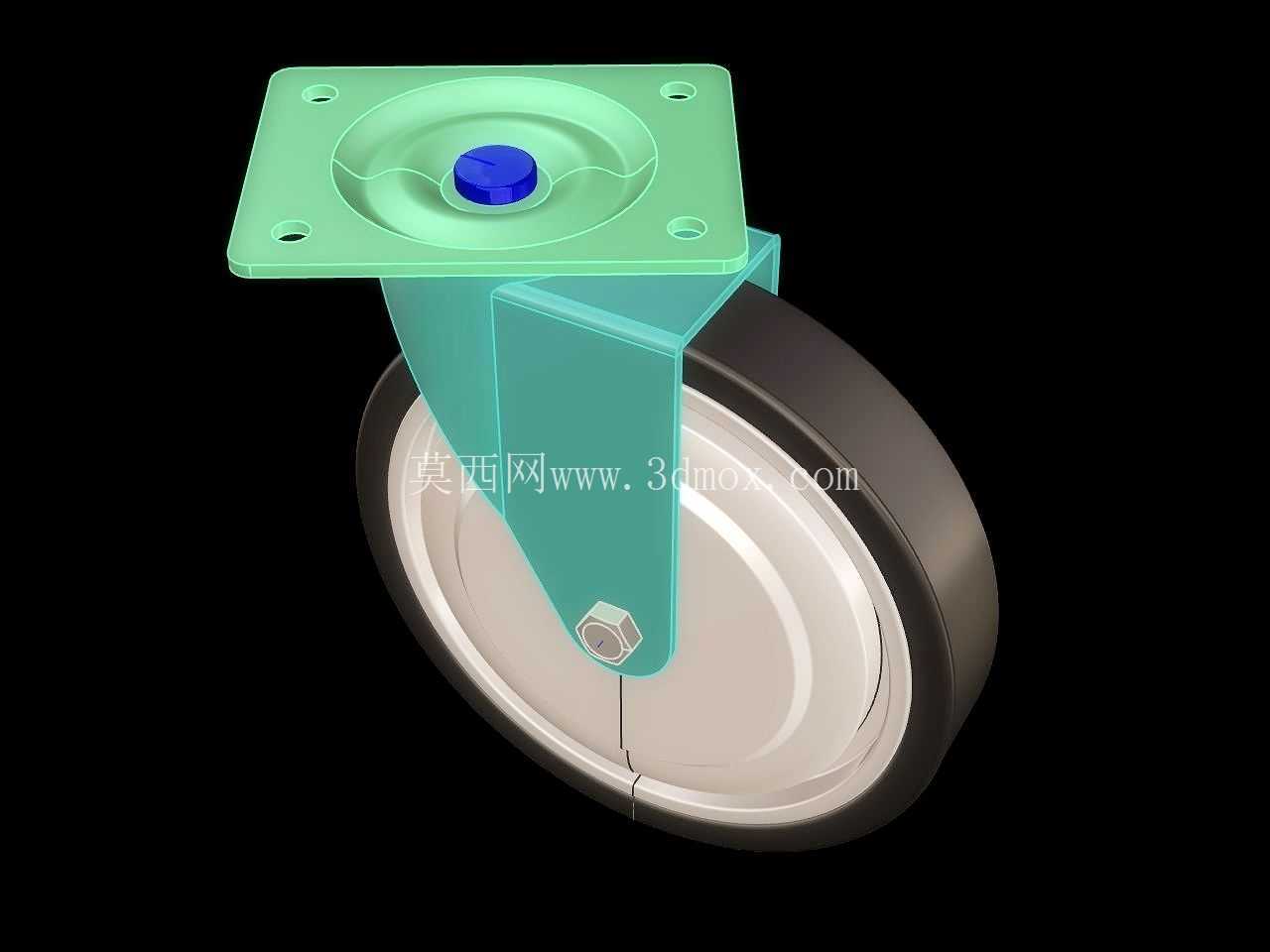

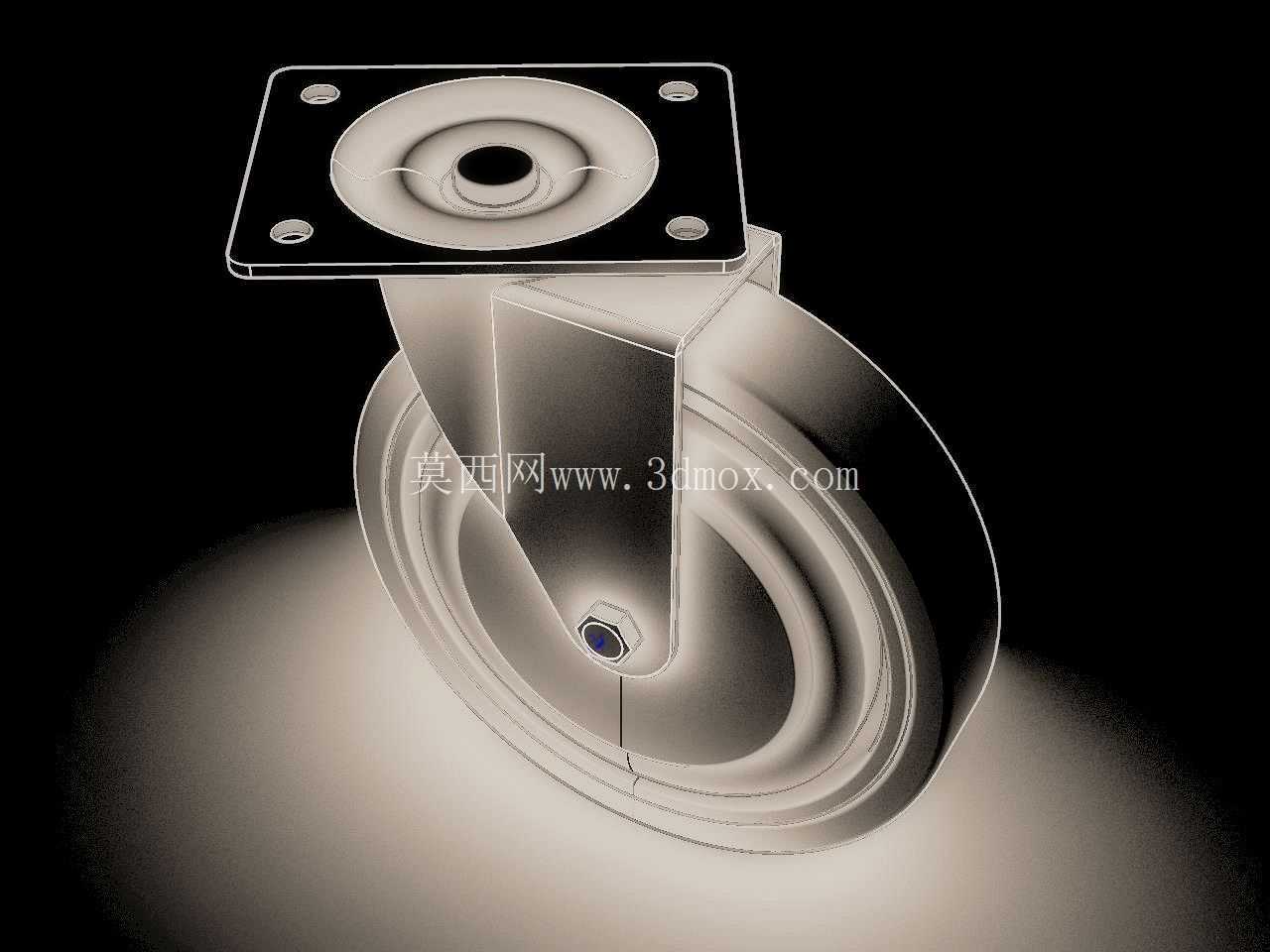

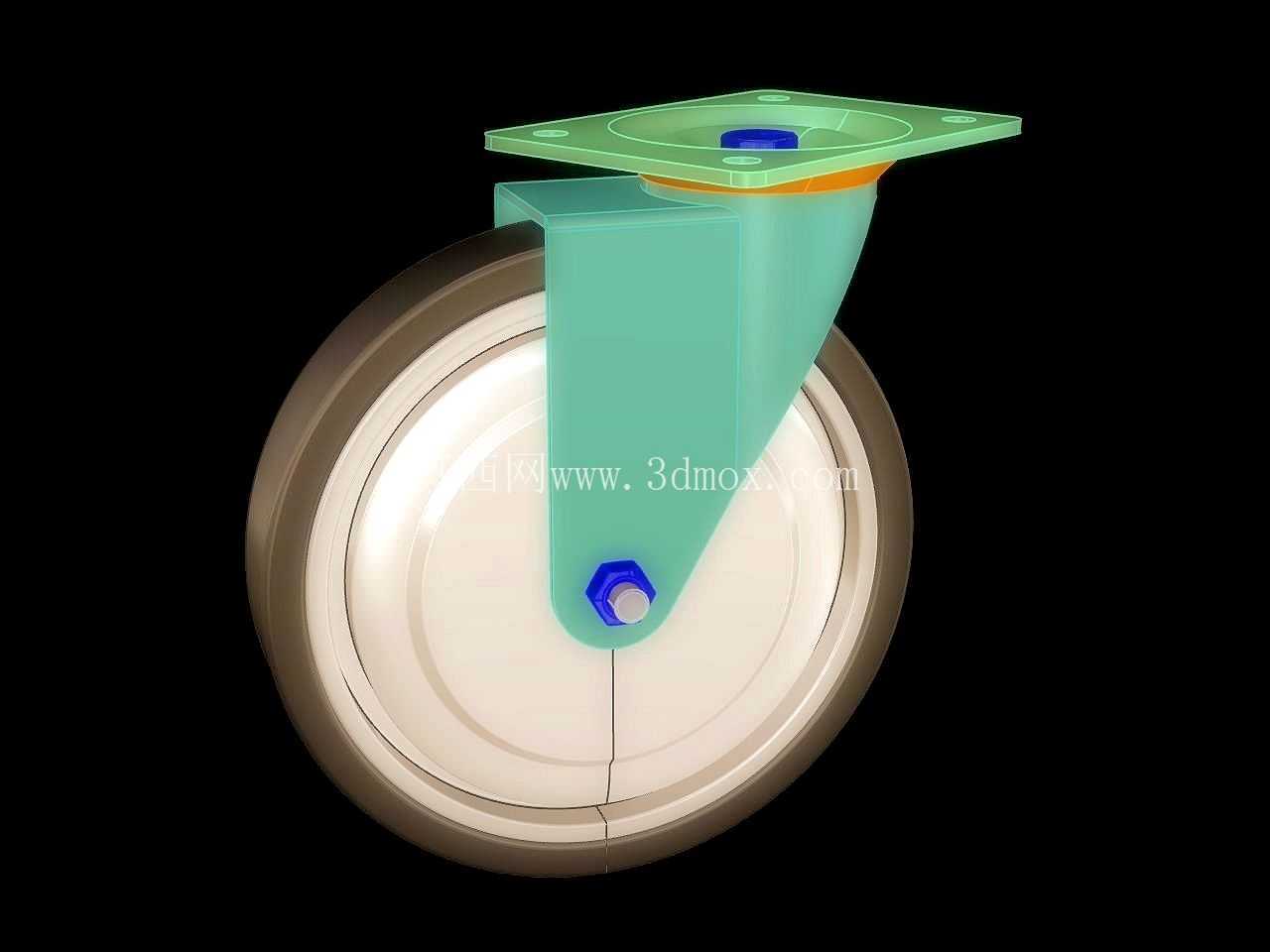

　　这款脚轮的设计原型取自商超常见的商用手推车配套滚轮，最初的设计构想是将其适配到多用途生物质炉的移动支撑场景中，解决小型炉具在车间、户外作业场景下移位困难的问题。从结构设计来看，顶部采用方形四孔安装法兰，安装孔位对称分布在法兰四角，安装时可通过螺栓直接固定在设备底部的安装平面上，不需要额外设计转接支架，能大幅降低配套设备的结构设计复杂度。转向支架采用加厚钣金弯折成型，支架与顶部法兰之间通过回转结构连接，可实现360度水平方向自由旋转，在推行过程中能够灵活调整行进方向，适配狭窄通道内的转向需求，不会出现卡滞、转向阻力过大的问题。

　　滚轮主体采用圆弧面设计，轮面宽度充足，与地面接触时的压强分布均匀，在平整水泥地面、环氧地坪、硬质瓷砖地面上推行时都能保持平稳，不会因为地面微小凸起出现明显颠簸，同时轮面材质具备一定的耐磨特性，长期使用下的磨损量可控，能满足常规工况下的使用寿命要求。核心连接部位采用螺栓加防松结构的设计，滚轮与支架之间的转轴配合间隙经过合理调校，既不会因为间隙过大出现滚轮晃动，也不会因为间隙过小导致转动阻力升高，在额定负载下滚轮转动顺畅，没有异响。从尺寸边界来看，滚轮直径为160毫米，这个尺寸的滚轮在跨越地面小尺寸障碍物比如车间地面的电缆线槽、门槛接缝时具备足够的通过性，不会因为障碍物高度稍高就出现卡停的情况。

　　额定负载设定为80公斤，单轮即可承载这个重量，四个同规格脚轮配套使用时，整体设备的承载冗余量充足，即使出现局部偏载的情况，也不会出现脚轮变形、损坏的问题。在实际应用场景中，这类脚轮除了适配手推车、小型移动炉具之外，还可以配套在轻型货架、移动工作台、小型设备机架底部，作为移动支撑部件使用，安装时只需要保证设备底部的安装平面平面度符合要求，四个脚轮的安装高度一致，就能保证设备移动时的平稳性，不会出现某个脚轮悬空受力不均的情况。

　　建模过程中对各个部件的配合公差做了合理预留，钣金支架的弯折圆角、安装法兰的沉孔结构、滚轮内部的轴承安装位都做了细节还原，能够直接用于后续的结构验证、配件选型参考，也可以作为非标设备移动机构设计的通用件调用，减少重复建模的工作量。
